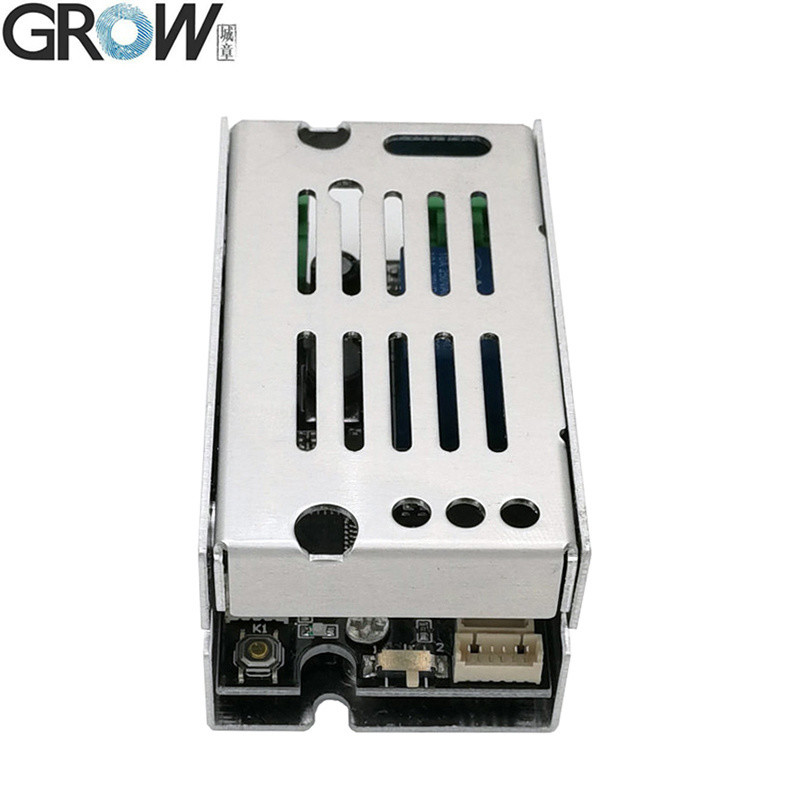

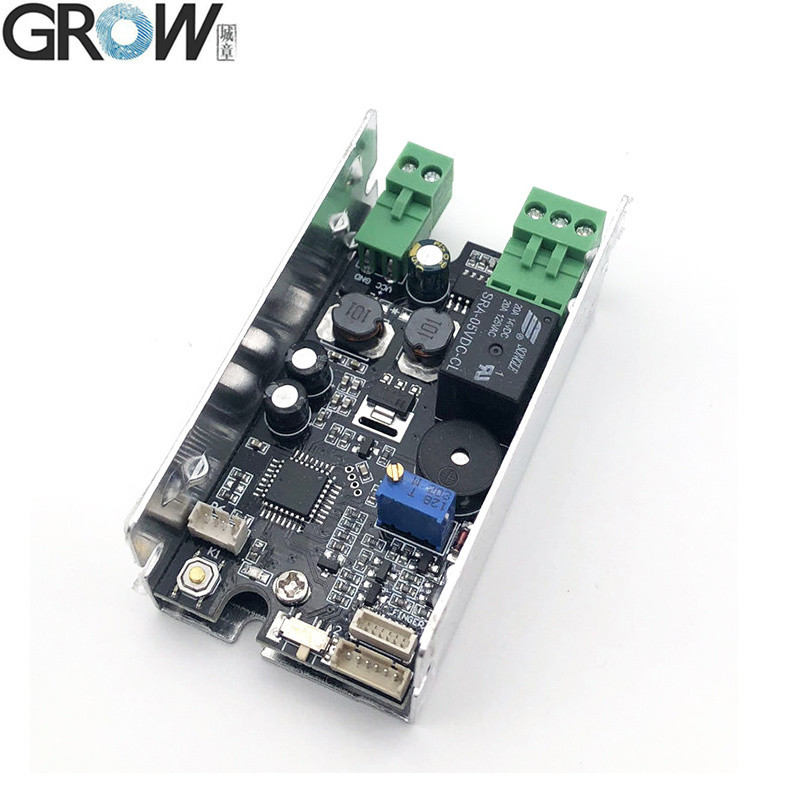

K215-V1.3 Parametry techniczne
·Zapewnienie zasilania: DC10-30V,
·Prąd stand-by dla deski sterującej: 40mA
·Pojemność odcisków palców:

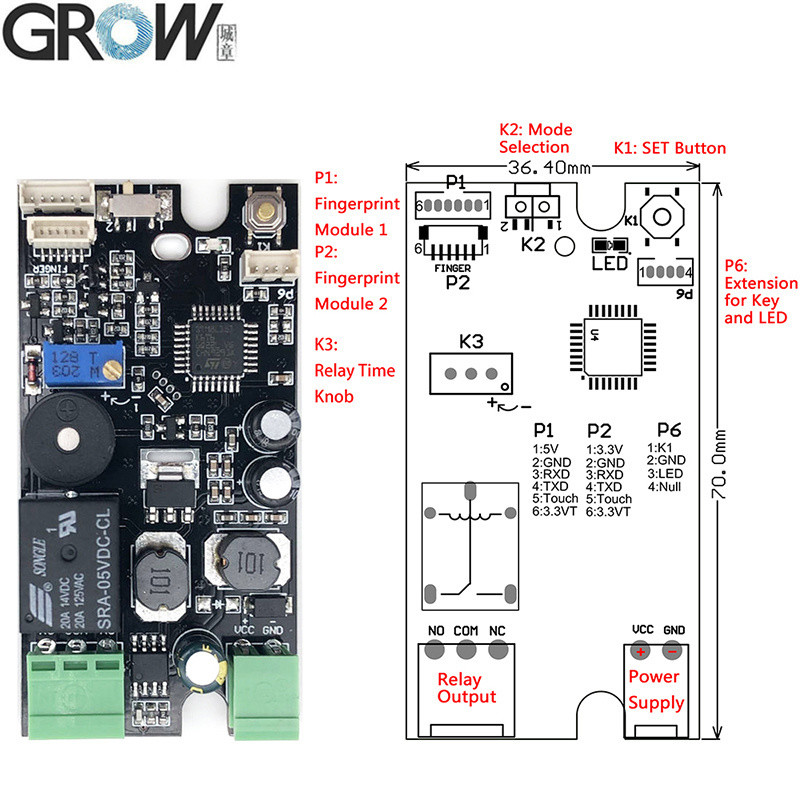

Rozmiar: 36,4*70 mm
·Relaj funkcja: Normalnie otwarte lub 1-20 sekund
·LED może być wyłączony w trybie uśpienia: naciśnij długo (około 10 sekund) przycisk SET, LED zostanie wyłączony w trybie uśpienia.
K215-V1.3 Instrukcja obsługi
1. Naciśnij przycisk SET w krótkim czasie,system w stanie rejestru i niebieski światło wskaźnik miga szybko, umieścić palec w obszarze zbierania, rejestr odcisków palców pomyślnie podczas słuchania muzyki;Odciski palców mogą być rejestrowane ciągle, gdy system w rejestrze; jeśli nie ma potrzeby dodawania odcisków palców więcej, poczekaj kilka sekund.
2Po powrocie do fabrycznego ustawienia, naciśnij przycisk SET, dopóki nie usłyszysz "Di" i muzyki, co oznacza, że inicjalizacja zakończyła się pomyślnie.
3. Wybierz tryb Użycie: gdy wybrano 2, czas pracy przekaźnika jest1s-20sPo przejściu odcisku palca, można regulować przyciskiem.Relaj uwolniony po wyłączeniu zasilania.
Uwaga:
W stanie fabrycznym każdy odcisk palca może być przeprowadzony, po zarejestrowaniu odcisków palców ta funkcja jest nieważna;
Ustawić tryb uśpienia, nacisnąć długo (około 10s) przycisk SET i nie uwolniać palca, dopóki nie usłyszysz dźwięku "DiDiDi" i muzyki, oznacza inicjalizacja operacji pomyślnie.
K215-V1.3 ma szeroki zakres zastosowań, który może być stosowany w kontroli samochodów, kontroli dostępu i innych przypadkach.

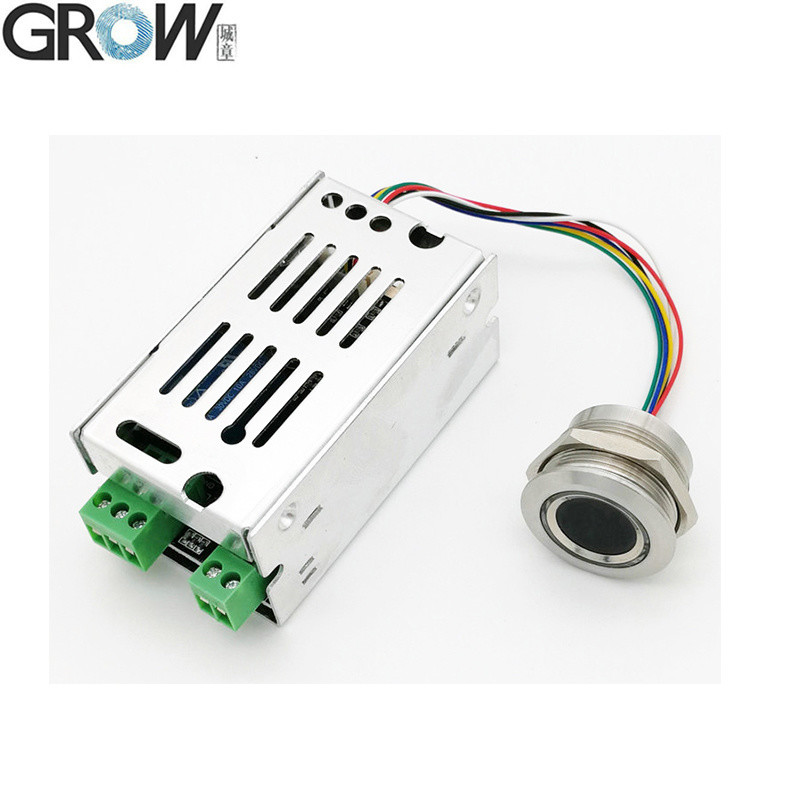

K215-V1.3 może być podłączony do modułu odcisków palców R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.

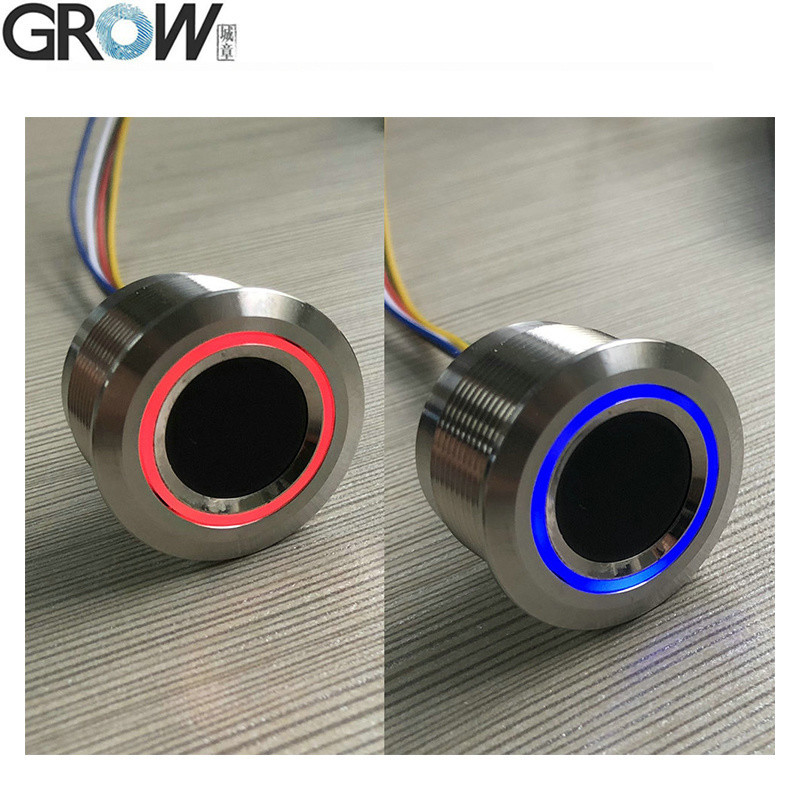

R503 Specyfikacje
| Model |
R503 |
| Rodzaj |
Pojemnościowy moduł odcisków palców |
| Interfejs |
UART ((TTL) |
| Rozstrzygnięcie |
508 dpi |
| napięcie |
Prąd stały 3,3 V |
| Pojemność odcisków palców |
200 |
| Zestaw czujników |
192*192 pikseli |
| Prąd roboczy |
20 mA |
| Prąd w stanie gotowości |
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA |
| Wyjściowy rozmiar modułu odcisków palców |
Średnica 28 (mm) |
| Wnętrze modułu odcisku palca |
Średnica 23,5 mm |
| Wysokość modułu odcisków palców |
19 mm |
| Efektywny obszar zbierania |
Średnica 15,5 (mm) |

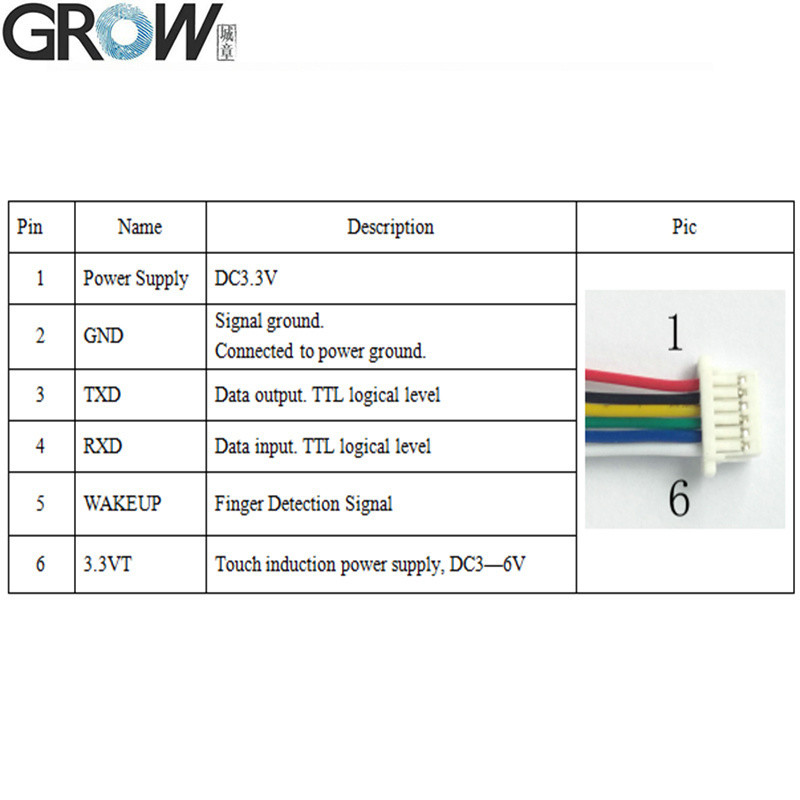

| Złącze |
MX1.0-6Pin |
| Kontrolowanie LED |
Tak, tak. |
| Kolor LED |
Niebieski i czerwony |
| Prędkość skanowania |
< 0,2 sekundy |
| Prędkość weryfikacji |
< 0,3 sekundy |
| Metody dopasowywania |
1:1; 1:N |
| FRR |
≤ 1% |
| ZDALSZA |
≤ 0,001% |
| Środowisko pracy |
-20C --- 60C |
| Wilgotność pracy |
10-85% |
| Pojemność antystatyczna |
15 KV |
| Intensywność odporności na ścieranie |
1 milion razy |
| Prędkość przesyłania danych w komunikacji (UART): |
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps) |
Akta
·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi
K215-V1.2 Wideo testowe na Youtube: https://youtu.be/bRQP0JuzqYo
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
