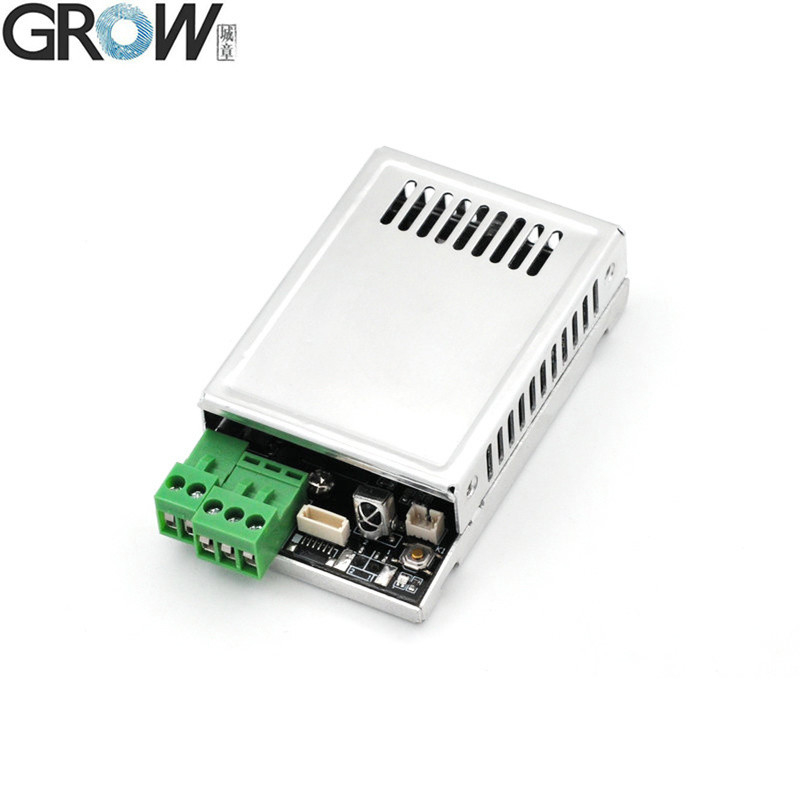

Parametry techniczne
DC10-30V, wyjście przekaźnika, tryb biegania ((0,5s-99s) /tryb zapłonu/tryb samozablokowywania.
Zarządzane przyciskiem SET lub zdalnym sterownikiem ((dodaj/usuń odcisk palca do trzech różnych baz danych, zmienić czas przekazywania itd.)
·Zapewnienie zasilania: DC10V-30V
·Prąd w stanie gotowości: < 40 mA
·Wydatek: Relaj ((maks. prąd: 10A)
·Pojemność odcisków palców: 200 sztuk
Funkcja przekaźnika: Tryb żeglugi ((0,5s-99s) / Tryb zapłonu/Tryb samoblokowania
Instrukcja operacyjna

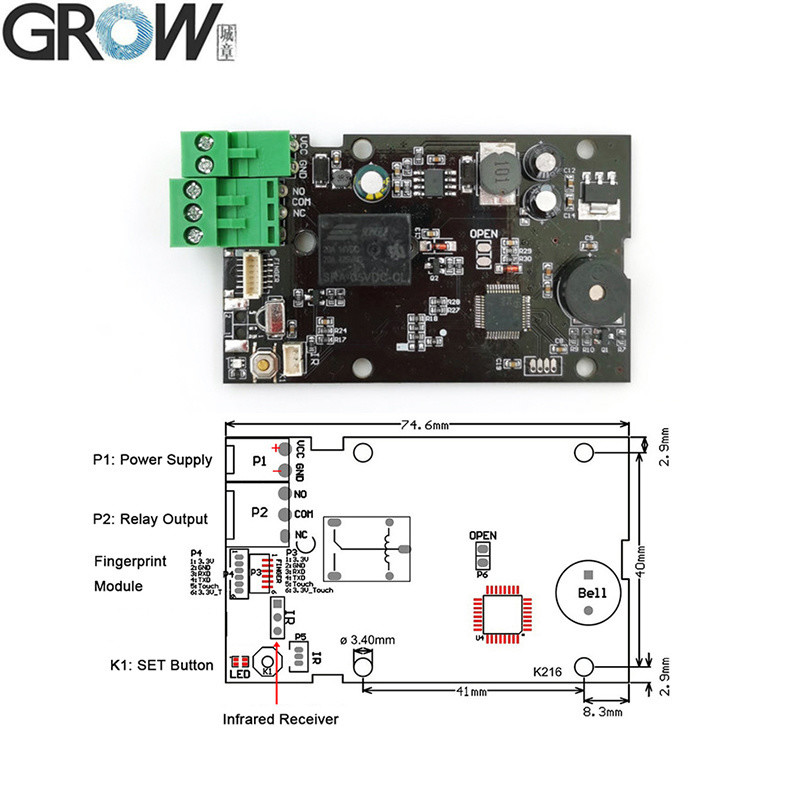

1. Przycisk SET:
1.1 Naciśnij krótko przycisk SET,system w stanie rejestru i światło wskaźnika błyska szybko, naciśnij wielokrotnie dla każdego odcisku palca, rejestr odcisków palców jest skuteczny podczas słuchania muzyki.
Odcisk palca może być rejestrowany ciągle, gdy system jest w stanie rejestru; jeśli nie ma potrzeby dodawania więcej odcisków palców, poczekaj kilka sekund.gdy bieżąca baza danych jest pełna, jest automatycznie zapisywana do następnej bazy danych.)
1.2 Po powrocie do ustawień fabrycznych, naciśnij przycisk SET, aż usłyszysz długą sygnalizację "Di" i
Muzyka oznacza, że inicjalizacja się udała.

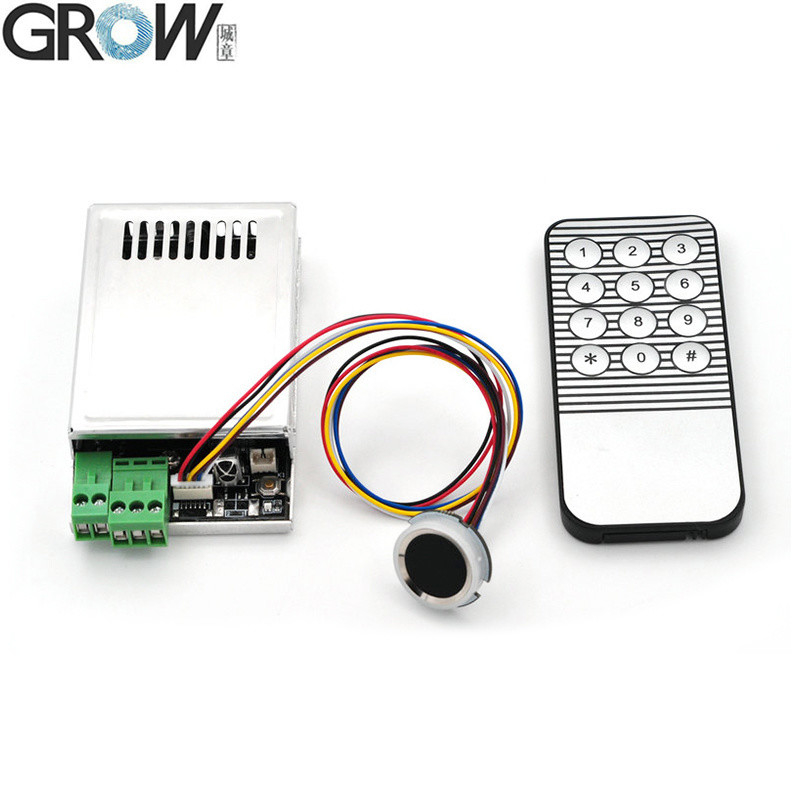

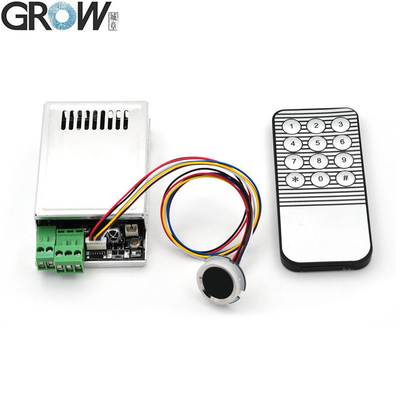

2- Telekomanda:
Kiedy używasz pilota, dotykaj modułu, aby obudzić się pierwszy.
2.1 Niebieski wskaźnik oświetlony oznacza, że w programie jest podane, a muzyka oznacza, że operacja zakończyła się pomyślnie
Domyślne hasło: 123456, długość hasła: 6 cyfr
2.2 Zmiana hasła:Wciśnij * hasło * 1 * nowe hasło * nowe hasło #
2.3 Zarejestruj odcisk palca:Naciśnij * hasło*2*Baza danych ((1-5) #, Wyjście odcisku palca w stanie rejestru przy naciśnięciu przycisku * lub oczekiwaniu na kilka sekund.
Na przykład:Zarejestruj się w bazie danych 3: naciśnij *hasło*2*3#
2.4. Usuń odcisk palca:Naciśnij *hasło*3*Baza danych(1-5)#
Na przykład:Wymazanie z bazy danych 3: naciśnij * hasło * 3 * 3 #
2.5. Ustawienie czasu przekaźnika w trybie biegania:Naciśnij * hasło * 4 * Czas ((0.5s-99s) #
Na przykład:Ustaw 0.5s: naciśnij * hasło * 4 * 00 #
Na przykład:Zestaw 1s: naciśnij * hasło * 4 * 01 #
Na przykład:Zestaw 5s: naciśnij * hasło * 4 * 05 #
Na przykład:Ustaw 99s: naciśnij * hasło * 4 * 99 #
2.6Ustawienie trybu pracy:
W trybie jog: naciśnij * hasło * 5 * 1 #
Tryb zapłonu: naciśnij * hasło * 5 * 2 #
Tryb samozablokowania:Naciśnij * hasło *5*3#
2.7. Wybór trybu gotowości:
Tryb gotowości włączony: naciśnij * hasło * 6 * 0 #
Wyłączony tryb gotowości: naciśnij * hasło * 6 * 1 #
2.8Wracamy do trybu fabrycznego.Wciśnij * hasło * 7 * hasło #
2.9Hasło Używanie:Naciśnij * hasło i relé zamknięte, naciśnij # i relé otwarte
Uwaga: W stanie fabrycznym można wykorzystać dowolny odcisk palca, ale po zarejestrowaniu odcisku palca funkcja będzie nieważna.

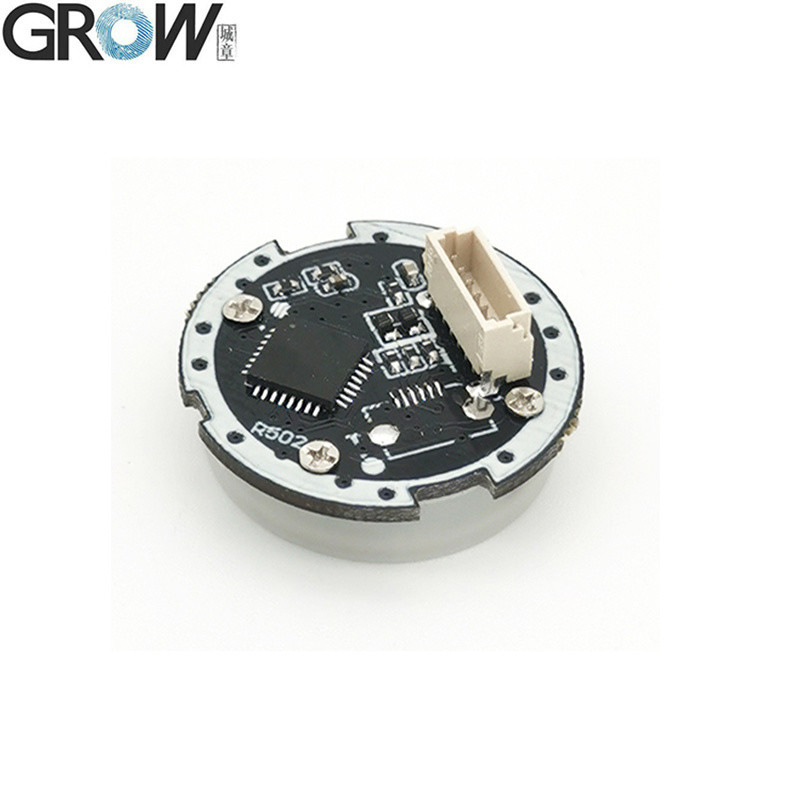

R502-A Specyfikacje
| Model |
R502-A |
| Rodzaj |
Pojemnościowy moduł odcisków palców |
| Interfejs |
UART ((TTL) |
| Rozstrzygnięcie |
508 dpi |
| napięcie |
Prąd stały 3,3 V |
| Pojemność odcisków palców |
200 |
| Zestaw czujników |
192*192 pikseli |
| Prąd roboczy |
20 mA |
| Prąd w stanie gotowości |
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA |

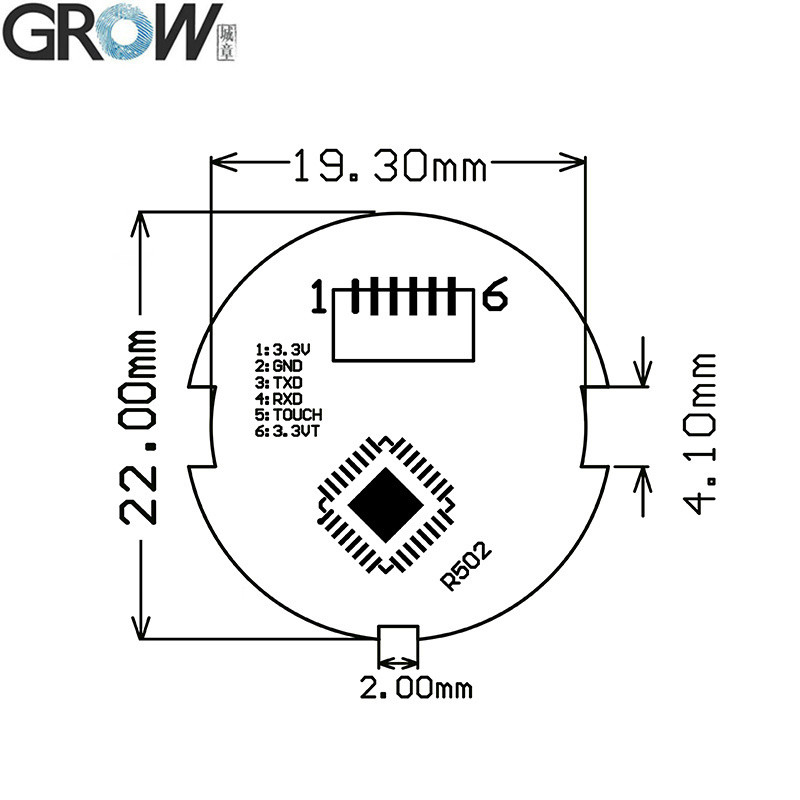

| Wyjściowy rozmiar modułu odcisków palców |
Średnica 22 (mm) |
| Wnętrze modułu odcisku palca |
Średnica 19,5 mm |
| Wysokość modułu odcisków palców |
5 mm |
| Efektywny obszar zbierania |
Średnica 15,5 (mm) |
| Złącze |
MX1.0-6Pin |
| Kontrolowanie LED |
Tak, tak. |

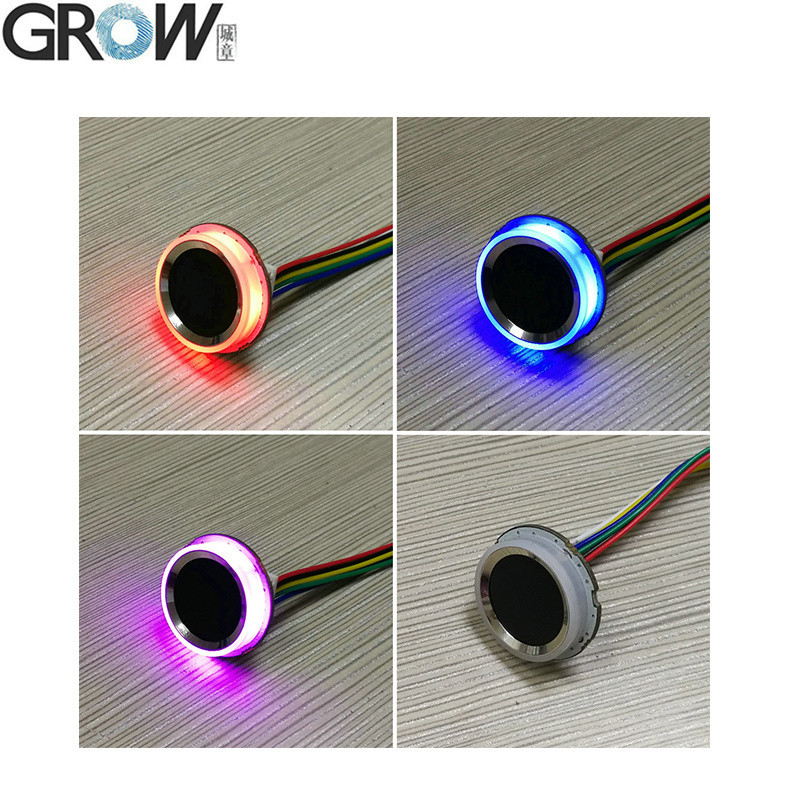

| Kolor LED |
Fioletowy, Niebieski i Czerwony |
| Prędkość skanowania |
< 0,2 sekundy |
| Prędkość weryfikacji |
< 0,3 sekundy |
| Metody dopasowywania |
1:1; 1:N |
| FRR |
≤ 1% |
| ZDALSZA |
≤ 0,001% |
| Środowisko pracy |
-20C --- 60C |
| Wilgotność pracy |
10-85% |
| Pojemność antystatyczna |
15 KV |
| Intensywność odporności na ścieranie |
1 milion razy |
| Prędkość przesyłania danych w komunikacji (UART): |
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps) |
Akta
·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi
R502-A Program testowy wyświetlanie obrazu działania na Youtube:
https://youtu.be/8w_bkgwTabE
