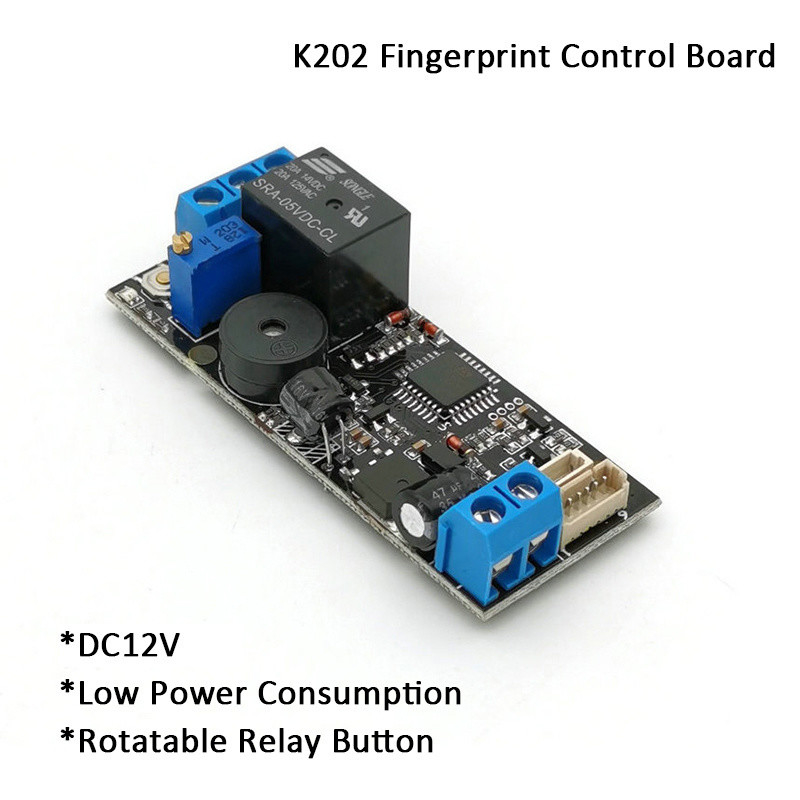

K202 Parametry techniczne

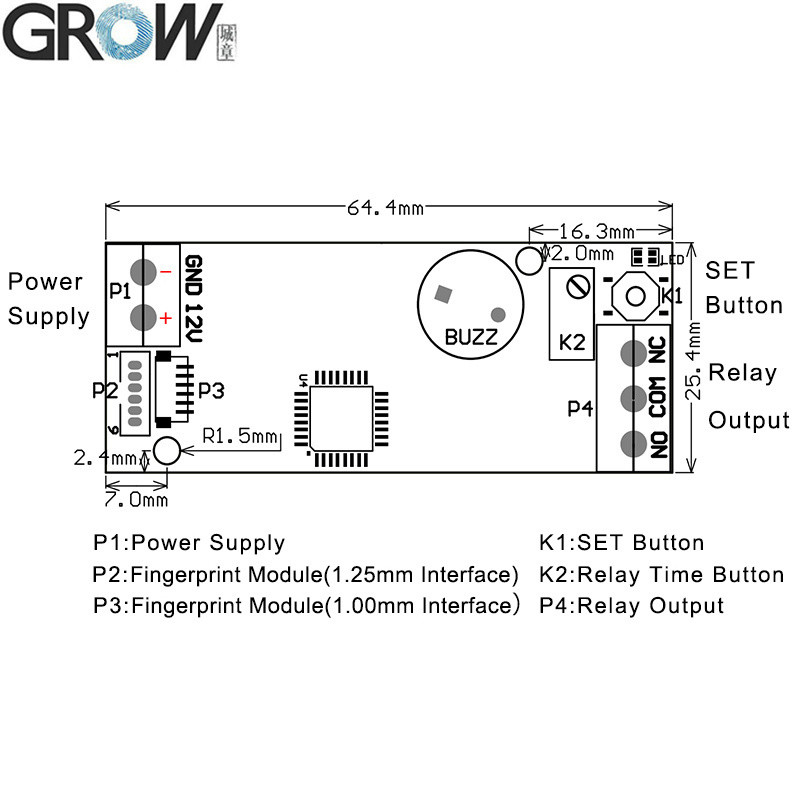

·P1: Zasilanie:
DC12V·Wydźwięk: Relaj ((maks. prąd:10A)
·Prąd w stanie gotowości: 15uA
·Pojemność odcisków: 120 sztuk
Rozmiar: 64,4*25,4 mm
·P2: MX 1,0 mm przestrzeń 6 Pin Fingerprint Module ((może podłączyć R502, R502-A, R503)
·P3: MX 1,25mm przestrzeni 6 Pin Fingerprint Module ((może połączyć R300,R301T,R303,R303T,R305,R306,R307,R501)
K202 jest przeznaczony do niskiego zużycia energii, zasilacz jest DC12V, czas przekaźnika można regulować poprzez obrót przyciskiem, czas przekaźnika: 0,5-13 sekundy.
To bardzo łatwe, aby zarejestrować odcisk palca, wystarczy nacisnąć przycisk SET, aby zarejestrować odcisk palca i długo nacisnąć przycisk SET, aby wrócić do fabrycznego domyślnego.
K202 Instrukcja operacyjna
1Przycisk. SET:Naciśnij przycisk SET w krótkim czasie, niebieskie światło wskazujące błyskawicznie i system w stanie rejestru, umieścić palec na obszarze zbierania odcisków palców, rejestr odcisków palców pomyślnie podczas słuchania muzyki.Odciski palców mogą być rejestrowane ciągle, gdy system w rejestrze; jeśli nie ma potrzeby dodawania odcisków palców więcej, poczekaj kilka sekund.
2- Z powrotem do ustawień fabrycznych:Naciśnij przycisk SET, aż usłyszysz długie sygnały "Di" i muzykę, oznacza to, że inicjalizacja się udała.

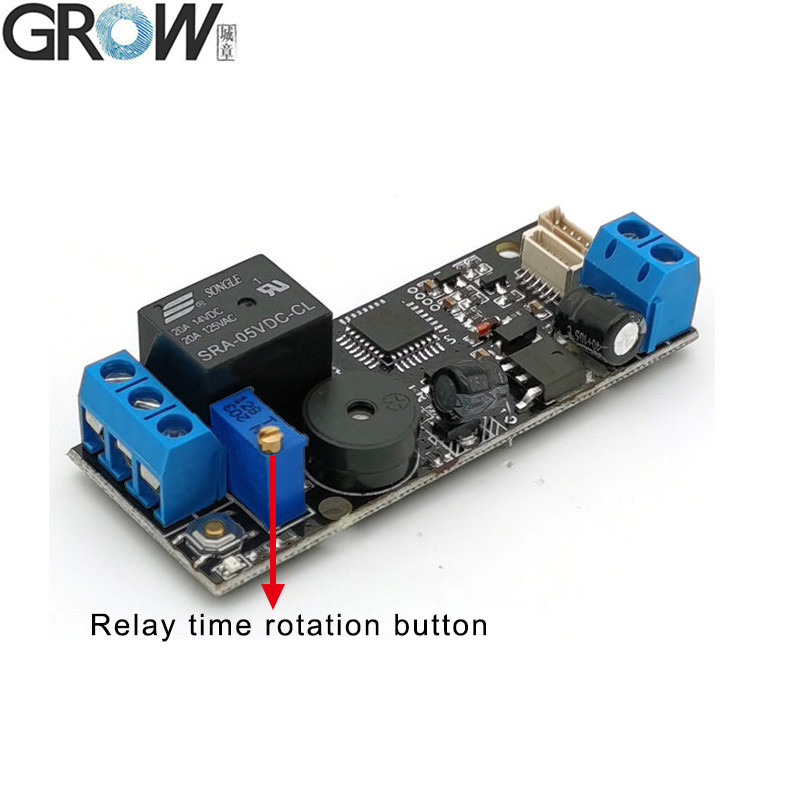

3. Ustawić czas przekazywania:Obrót K2, aby ustawić czas zamknięcia przekaźnika z 0,5 do 13 sekund.
4.Użycie:Naciśnij palec, przekaźnik zamyka się po przejściu odcisku palca, a czas zamknięcia jest określony przez K2.
Uwaga:1. Wszystkie światła wskazujące są wyłączone w stanie gotowości, a światła włączone w stanie roboczym;
2. Każdy odcisk palca może być używany w stanie fabrycznym, ale funkcja ta będzie nieważna po zarejestrowaniu odcisku palca.

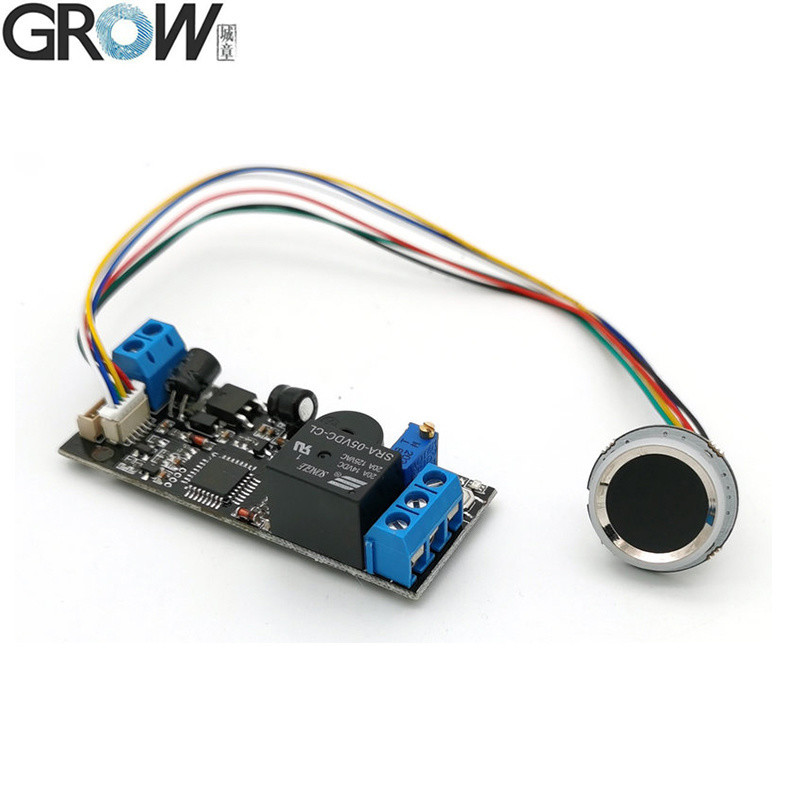

K202 może być stosowany razem z modułem odcisków palców R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503

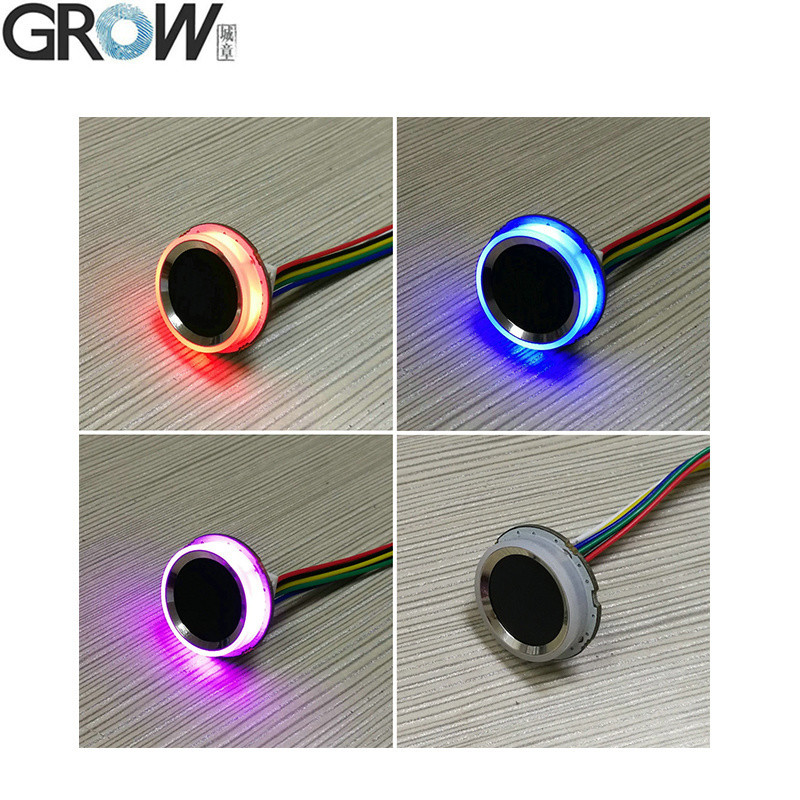

Specyfikacja R502-A
| Model |
R502-A |
| Rodzaj |
Pojemnościowy moduł odcisków palców |
| Interfejs |
UART ((TTL) |
| Rozstrzygnięcie |
508 dpi |
| napięcie |
Prąd stały 3,3 V |
| Pojemność odcisków palców |
200 |
| Zestaw czujników |
192*192 pikseli |
| Prąd roboczy |
20 mA |
| Prąd w stanie gotowości |
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA |

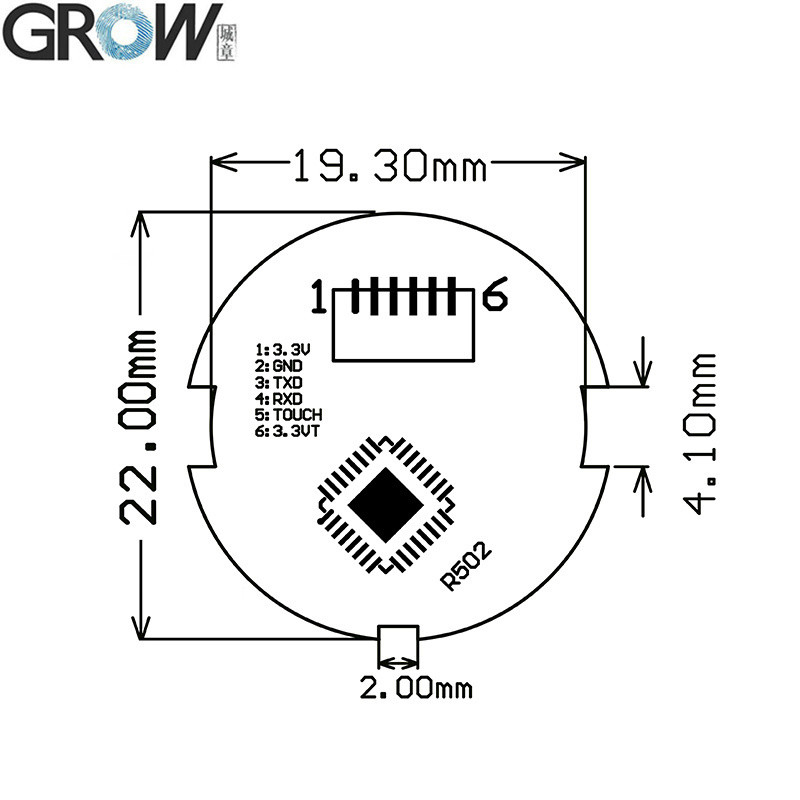

| Wyjściowy rozmiar modułu odcisków palców |
Średnica 22 (mm) |
| Wnętrze modułu odcisku palca |
Średnica 19,3 (mm) |
| Wysokość modułu odcisków palców |
5 (mm) (z wyjątkiem złącza) |
| Efektywny obszar zbierania |
Średnica 15,5 (mm) |
| Złącze |
MX1.0-6Pin |
| Kontrolowanie LED |
Tak, tak. |
| Kolor LED |
Fioletowy, Niebieski i Czerwony |
| Prędkość skanowania |
< 0,2 sekundy |
| Prędkość weryfikacji |
< 0,3 sekundy |
| Metody dopasowywania |
1:1; 1:N |
| FRR |
≤ 1% |
| ZDALSZA |
≤ 0,001% |
| Środowisko pracy |
-20C --- 60C |
| Wilgotność pracy |
10-85% |
| Pojemność antystatyczna |
15 KV |
| Intensywność odporności na ścieranie |
1 milion razy |
| Prędkość przesyłania danych w komunikacji (UART): |
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps) |
Pliki produktów
·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi
Wskazówkę użytkownika R502-A można pobrać z tego linku:
Ponadto, w odniesieniu do wszystkich producentów unijnych, które nie są objęte zakresem objętym niniejszym rozporządzeniem, Komisja uznaje, że nie ma zastosowania.
Możesz pobrać podręcznik użytkownika K202 z tego linku:
Ponadto, w odniesieniu do wszystkich producentów unijnych, które nie są objęte zakresem objętym niniejszym rozporządzeniem, Komisja uznaje, że nie ma zastosowania.
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
