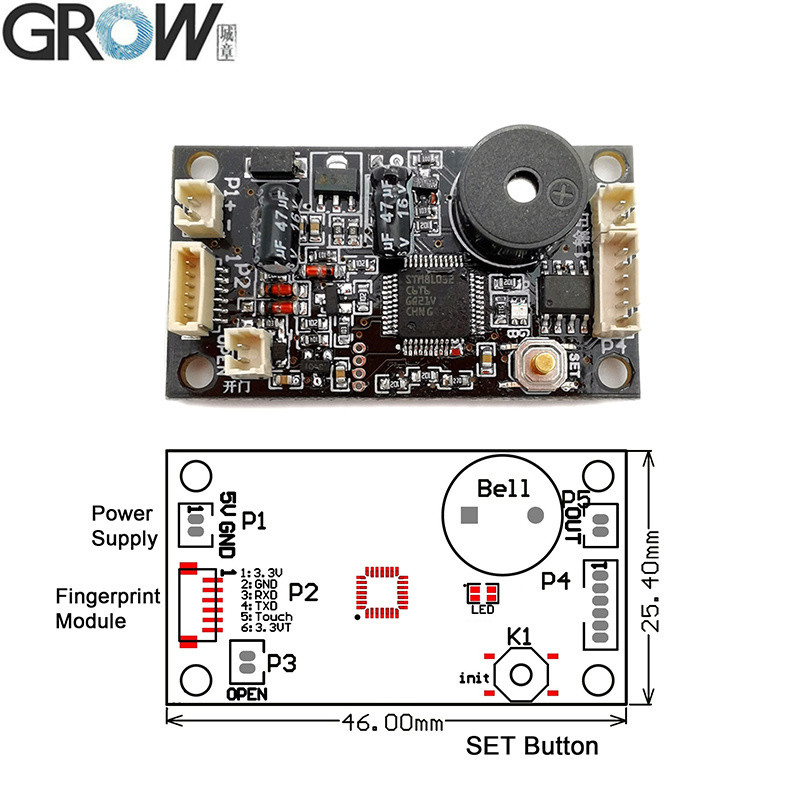

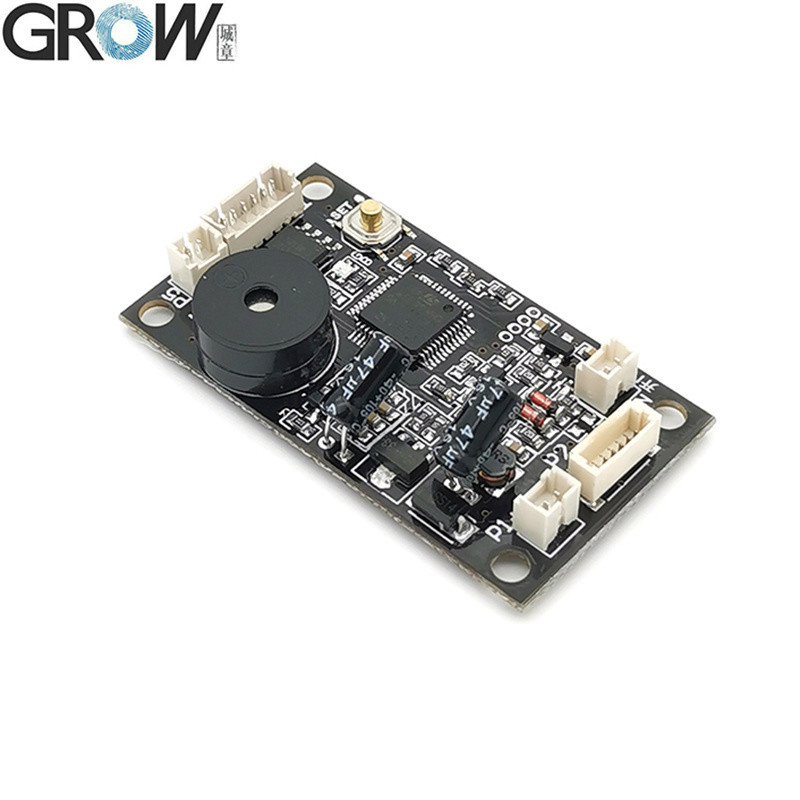

KS200 Parametry techniczne
Akumulator 4*AA lub DC3.7-6.5V, moc silnika, niskie zużycie energii, funkcja administratora/użytkownika
·Zasiłek prądu: DC3.7V-6.5V
·Prąd w trybie gotowości: < 7 uA
·Wydatek: DC5-6V,1.5A ((Pierwsza:2.5A)
·Odcisk palca administratora: 20 sztuk
·Odcisk palca użytkownika: 180 sztuk
·Alarm niskiego napięcia:4.8V (sucha bateria)
3.5V (bateria litowa)
Tryb pracy silnika:
1. Do przodu 0,5 sekundy → odpoczynek 5 sekund → odwrót 0,5 sekundy.
2. Do przodu 1 sek → odpoczynek 5 sek → odwrót 1 sek.
3/ W przód 1 sekundę.
4- Do przodu 2 sekundy.
5. Tryb samozablokowywania
6. Trzymaj.
Instrukcja operacyjna KS200
1 Odcisk palca administratora rejestru:
Długo naciśnij przycisk SET, wypuść palec, gdy niebieski wskaźnik światła na desce sterującej, teraz wskaźnik modułu odcisków palców błyska szybko,Wprowadź ten sam palec administratora wielokrotnie w obszarze zbierania odcisków palców, dopóki nie usłyszysz muzyki, co oznacza, że rejestracja odcisków palców jest udana.. Odcisk palca może być rejestrowany nieprzerwanie i może rejestrować 20 sztuk odcisków palców administratora; jeśli nie ma potrzeby dodawania odcisków palców więcej, czekać kilka sekund na wyjście.Jeżeli administrator jest w pełni zarejestrowany, automatycznie wychodzi z rejestracji administratora po usłyszeniu "DiDiDi" i rozpocznie rejestrowanie odcisków palców użytkownika, jeśli ponownie naciśnij przycisk SET.
2 Zarejestruj odcisk palca użytkownika:
Naciśnij odcisk palca administratora, aż błękitne światło błyskawiczne i usłyszeć muzykę, oznacza, że można dodać odcisk palca użytkownika.Wprowadź ten sam użytkownik palcem wielokrotnie w obszarze zbierania odcisków palców, dopóki słuchanie muzyki oznacza rejestr odcisków palców pomyślnie.Odciski palców mogą być rejestrowane nieprzerwanie, gdy system jest w stanie rejestru; jeśli nie ma potrzeby dodawania więcej odcisków palców, należy poczekać kilka sekund.
3 Usuń odcisk palca użytkownika:
Naciśnij odcisk palca administratora, dopóki czerwone światło nie miga szybko i usłyszy muzykę, oznacza to, że odciski palców użytkownika zostaną usunięte.
4 Ustawienia fabryczne:
Długo naciśnij przycisk SET, dopóki nie pojawi się czerwony wskaźnikJeśli zapali się światło na desce sterującej i usłyszysz muzykę, to puść palec, oznacza to, że inicjalizacja się udała.
Uwaga:
1.Każdy odcisk palca może być używany przy domyślnym standardzie fabrycznym, a ta funkcja jest wyłączona po zarejestrowaniu odcisku palca.
2.Kiedy napięcie jest mniejsze niż DC4.7V, czerwone światło świeci, co oznacza ostrzeżenie o niskim napięciu.
3.W trybie wstrzymania, podczas rejestracji odcisku palca użytkownika, naciśnij odcisek palca administratora najpierw. Po przejściu, podnieś palec i naciśnij ponownie odcisek palca administratora.Kiedy światło miga i słyszymy muzykę, można zarejestrować odcisk palca użytkownika.

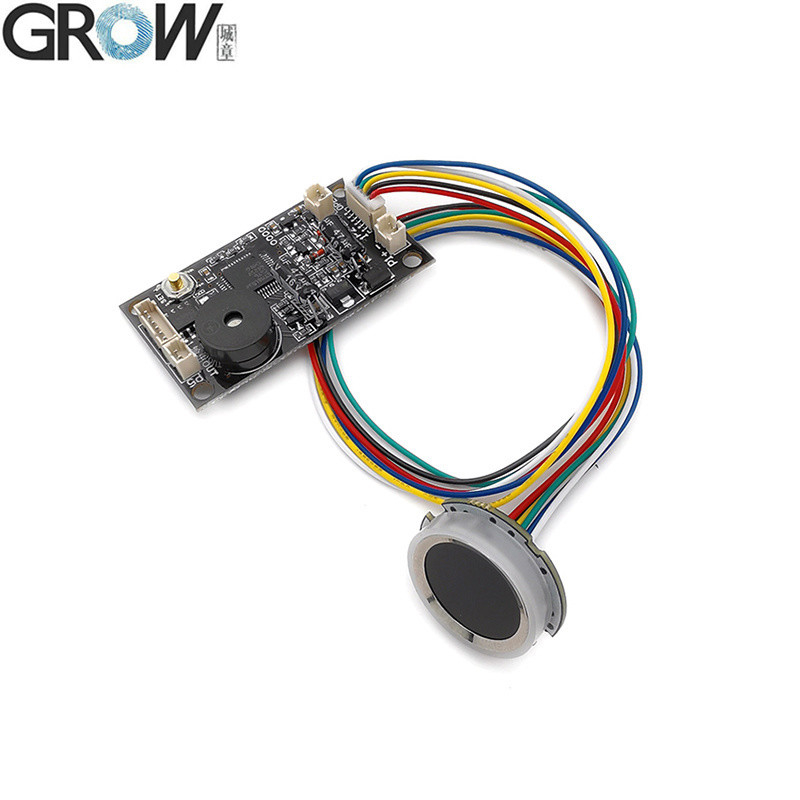

KS200 nadaje się do modułu odcisków palców R502-A, R502-F, R502-AW, R503.

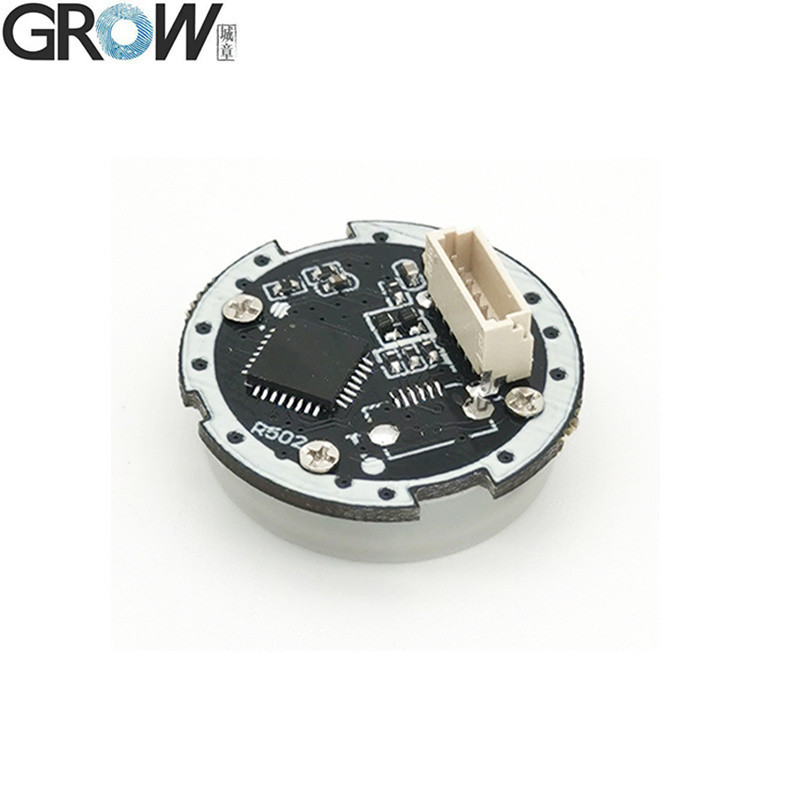

R502-A Specyfikacje
| Model |
R502-A |
| Rodzaj |
Pojemnościowy moduł odcisków palców |
| Interfejs |
UART ((TTL) |
| Rozstrzygnięcie |
508 dpi |
| napięcie |
Prąd stały 3,3 V |
| Pojemność odcisków palców |
200 |
| Zestaw czujników |
192*192 pikseli |
| Prąd roboczy |
20 mA |
| Prąd w stanie gotowości |
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA |

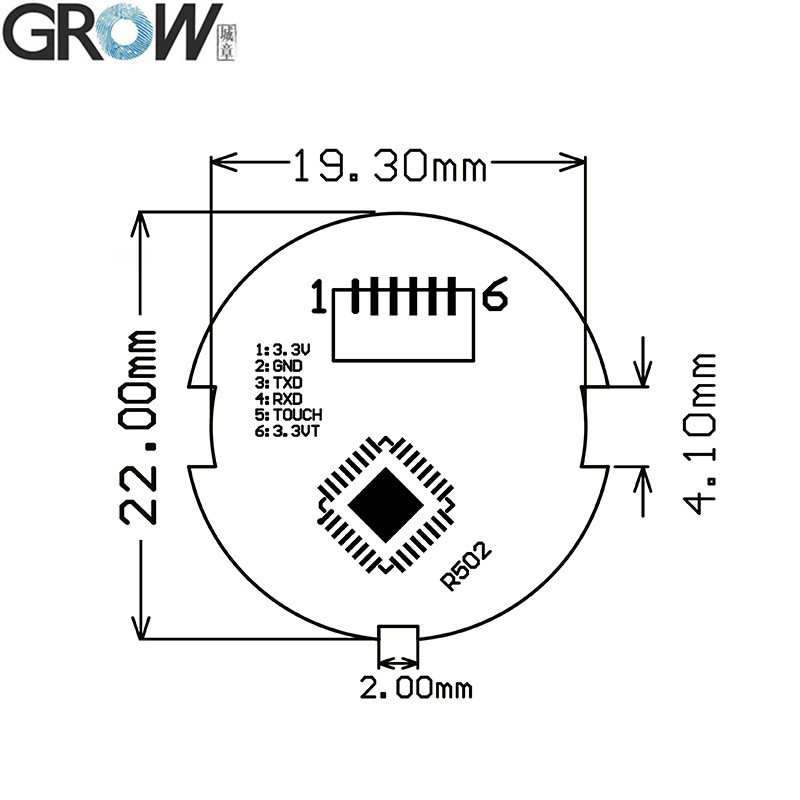

| Wyjściowy rozmiar modułu odcisków palców |
Średnica 22 (mm) |
| Wnętrze modułu odcisku palca |
Średnica 19,5 mm |
| Wysokość modułu odcisków palców |
5 mm |
| Efektywny obszar zbierania |
Średnica 15,5 (mm) |
| Złącze |
SH1.0-6Pin |
| Kontrolowanie LED |
Tak, tak. |

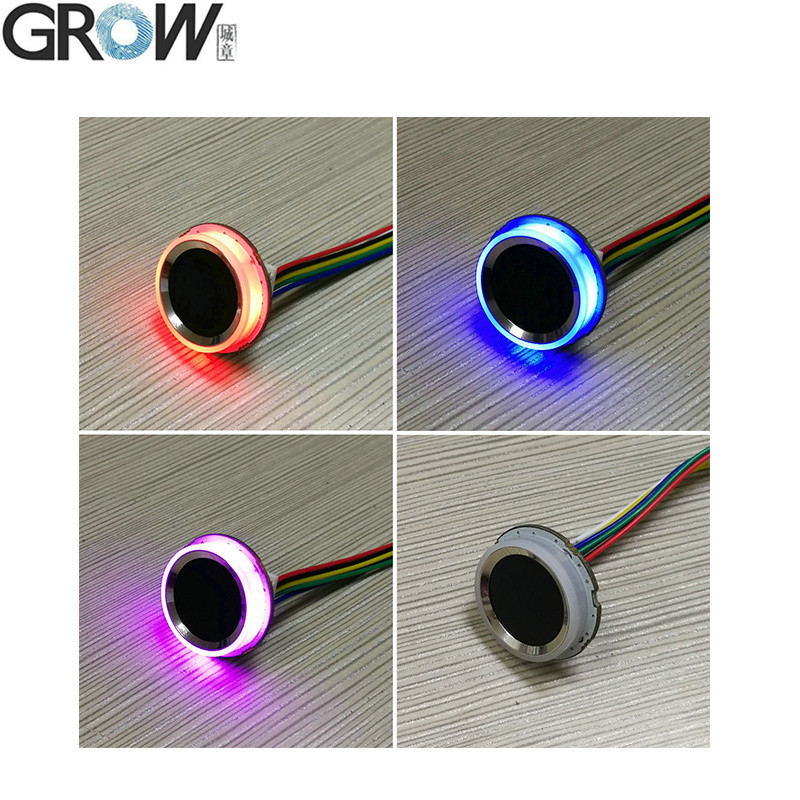

| Kolor LED |
RGB |
| Prędkość skanowania |
< 0,2 sekundy |
| Prędkość weryfikacji |
< 0,3 sekundy |
| Metody dopasowywania |
1:1; 1:N |
| FRR |
≤ 1% |
| ZDALSZA |
≤ 0,001% |
| Środowisko pracy |
-20C --- 60C |
| Wilgotność pracy |
10-85% |
| Pojemność antystatyczna |
15 KV |
| Intensywność odporności na ścieranie |
1 milion razy |
| Prędkość przesyłania danych w komunikacji (UART): |
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps) |
