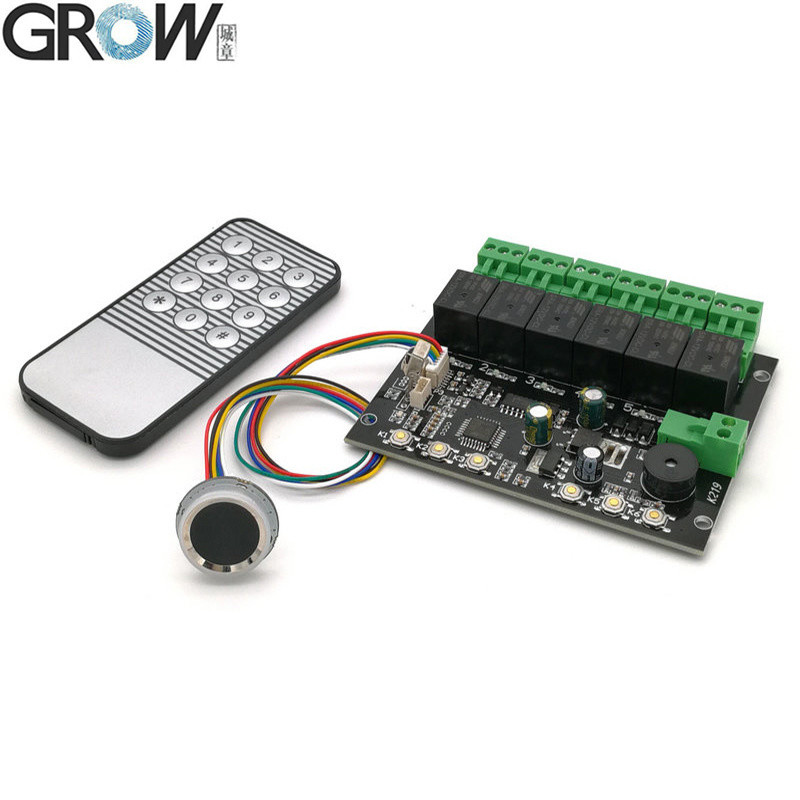

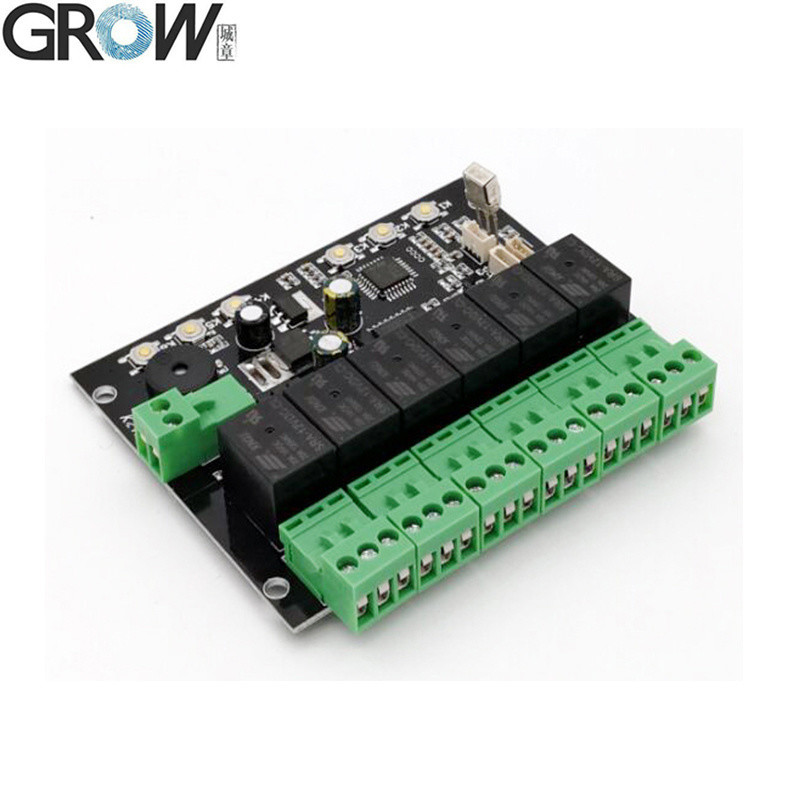

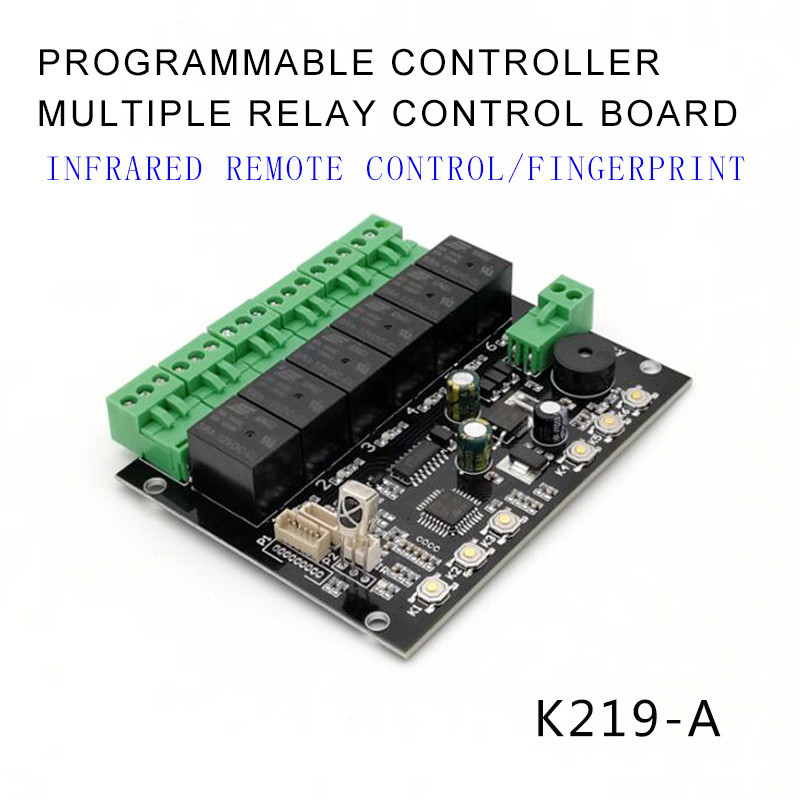

Programatyczna płyta sterująca odciskami palców wielokrotna relę IR K219 R502

Parametry techniczne

Zasilanie: DC12V

Wyjście: Relaj ((maks. prąd: 10A)

Pojemność odcisków palców:120 sztuk ((20 odcisków palców na pozycję przekaźnika)

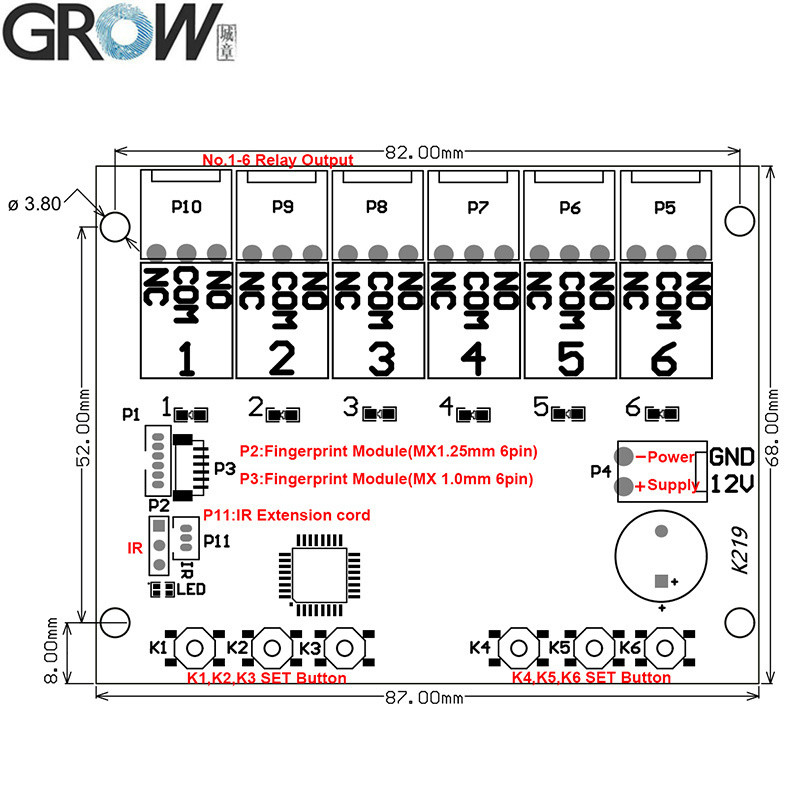

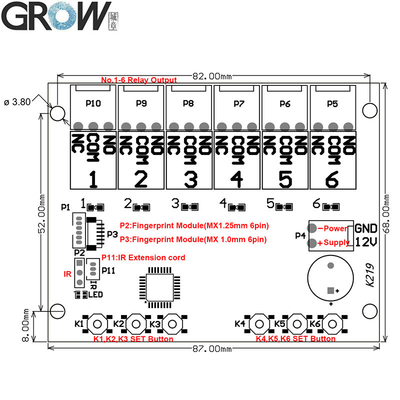

K1-K6 Przycisk SET odpowiada relajowi nr 1-6.

Zarządzanie płytą sterującą: Odcisk palca, zdalne sterowanie (IR)
(Przed operacją konieczne jest obudzenie się w stanie gotowości. Dotknij modułu odcisku palca, a światło wskaźnika jest włączone, a następnie można go ustawić.)


Funkcja
1- Masz 6 SET Buttonów.
2- Masz 6 przekaźników.
3Jeden przycisk SET kontroluje jeden przekaźnik.
4Każde przekaźnik może przechowywać 20 odcisków palców, w sumie 120
5Ten sam odcisk palca może być otwarty przy użyciu różnych przekaźników w tym samym czasie.

6. Użyj przycisku SET doRejestrOdciski palców w różnych relajach
7. Użyj przycisku SET doWymazanie pojedynczegoOdcisk palca w pozycji przekaźnika
8. Użyj przycisku SET doUsuń wszystkoOdcisk palca pozycji przekaźnika
9Mam.Działania administracyjneHasło
10. Użyj sterowania zdalnegoRejestrOdciski palców w różnych relajach
11. Użyj sterowania zdalnegoWymazanie pojedynczegoOdcisk palca w pozycji przekaźnika
12. Użyj sterowania zdalnegoUsuń wszystkoOdcisk palca w pozycji przekaźnika
13. Użyj sterowania zdalnegoZmień czasRóżne przekaźniki (0,5s-99s)



Instrukcja operacyjna

1. Przycisk SET:

1.1Odcisk palca:

Naciśnij przycisk SET w krótkim czasie, niebieski światło wskazujące błyskawicznie oznacza system w stanie rejestru, umieścić palec w obszarze zbierania, rejestr odcisków palców pomyślnie podczas słuchania muzyki.Odciski palców mogą być rejestrowane ciągle, gdy system w rejestrze; jeśli nie ma potrzeby dodawania odcisków palców więcej, czekać kilka sekund na wyjście.
1.2Usuń odcisk palca:
1.2.1Wymazanie odcisków palców pojedynczej pozycji rellu:Długo naciśnij odpowiedni przycisk SET, błękitne światło wskaźnika błyskawicznie, usłyszeć długi sygnał "Di", rozluźnić palec, światło wskaźnika przekaźnika i usłyszeć muzykę,oznacza, że to miejsce odcisków palców jest usuwane;
1.2.2Usunąć wszystkie odciski palców pozycji przekaźnika ((Wracać do fabrycznego domyślnego):Długie naciśnięcie dowolnego przycisku SET, aby usłyszeć dwukrotny długie sygnał "Di", wszystkie światła wskaźnika włączone, oznacza inicjalizację operacji pomyślnie, z powrotem do fabrycznego domyślnego.



2- Telekomanda:

(Przed operacją należy obudzić moduł w stanie gotowości. Dotknij modułu odcisku palca, a światło wskaźnika jest włączone, a następnie można go ustawić.)

Domyślne hasło administracyjne: 123456 długość hasła: 6 cyfr

2.1. HasłoWykorzystanie:Ciśnienie * Hasło. Czerwony wskaźnik oświetlony oznacza w programowaniu oznaczone, muzyka oznacza operację pomyślnie.

Tylko hasło administracyjne może być użyte do ustawień administracyjnych, nie do odblokowania.

2.2. Zmiana AdadministracyjnyHasło:Wciśnij * hasło * 1 * nowe hasło * nowe hasło #

2.3.  RejestrOdcisk palca użytkownikaNaciśnij * Hasło * 2 * Pozycja przekaźnika ((01-06) #

Światło w tej lokalizacji włączy się, umieścić palec w obszarze zbierania, rejestr odcisków palców pomyślnie podczas słuchania muzyki.Odciski palców mogą być rejestrowane ciągle, gdy system w rejestrze. Jeśli odciski palców są pełne, będzie dźwięk ostrzegawczy "Di Di Di". (Uwaga: gdy jeden palec zarejestrowany jest w kilku pozycjach rellu jednocześnie, palec może otworzyć różne relły,a czas przedziału wynosi 0.5 sekund)

2.4.  Usuń odcisk palca użytkownika:Naciśnij * Hasło * 6 * Pozycja przekaźnika ((01-06) #

Światło w tym miejscu włączy się i może usłyszeć muzykę, co oznacza, że odcisk palca pozycji przekaźnika został pomyślnie usunięty

2.5. Zestawwęże RelayT/ nazwisko:Naciśnij * Hasło * 5 * Pozycja relera ((01-06) * Czas ((00-99) #

(00 oznacza 0,5s, 01 oznacza 1s, 02 oznacza 2s,...,99 oznacza 99s)

2.6. Wyczyść system iz powrotem dofabrykadomyślnie:Naciśnij * Hasło * 3 * Hasło #

Wszystkie światełka są włączone, co oznacza, że wyczyszczenie zakończyło się pomyślnie i wróciło do standardowego stanu fabrycznego.
