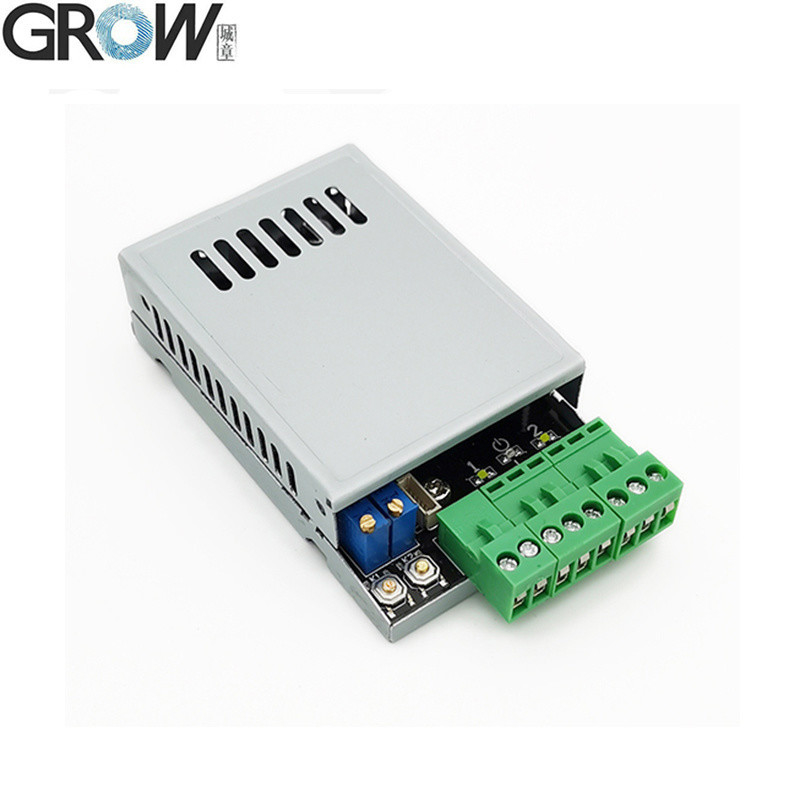

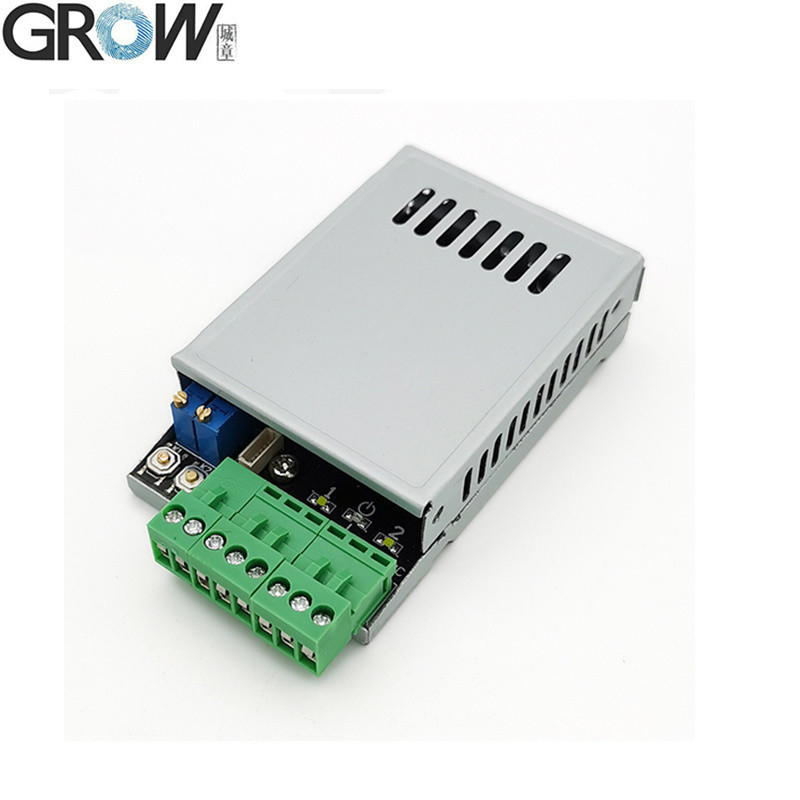

Zaawansowany moduł kontroli dostępu odcisków palców niezawodny z dużą pojemnością pamięci masowej

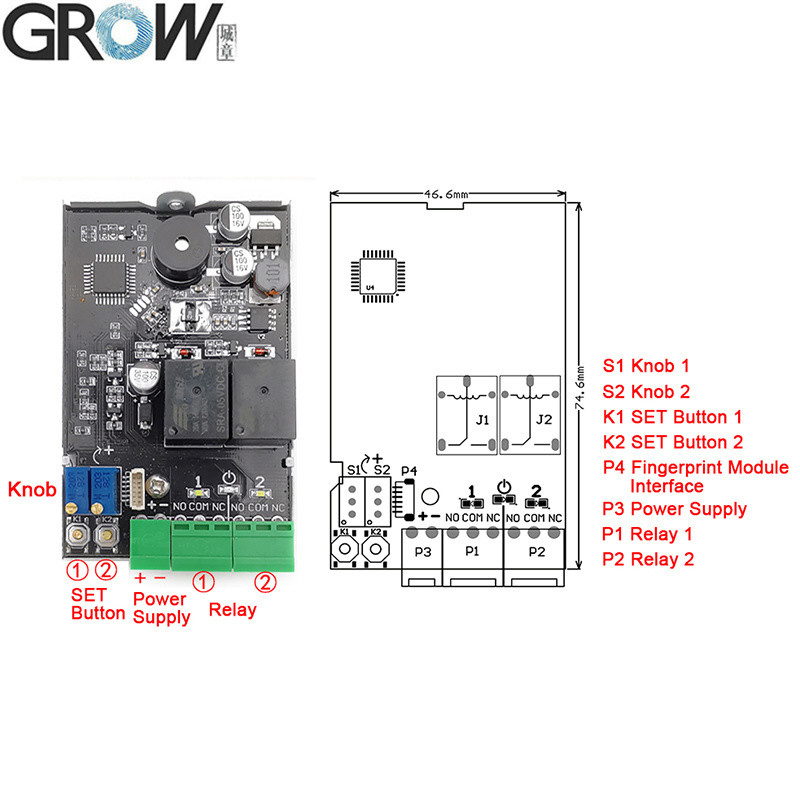

Parametry techniczne

·P1: Zasilanie: DC10V-30V
·P2: Wyjście:Relaj ((maks. prąd: 10A)
·P3: Moduł odcisków palców MX 1.0-6P (może łączyć urządzenia R502, R502-A, R503)
·P4: Moduł odcisków palców MX 1.25-6P (może łączyć R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·Prąd w stanie gotowości: 6 mA ((DC12V)
·Pojemność odcisków palców: 300 sztuk



Instrukcja operacyjna

1Przycisk SET ((K1-K2)
1.1 Odcisk palca administratora rejestru:Naciśnij wkrótce przycisk SET,system w stanie rejestru administratora i błękitny wskaźnik światła błyskawicznego,wprowadzenie tego samego palca wielokrotnie w obszarze zbierania odcisków palców do słuchania muzyki oznacza rejestr odcisków palców pomyślnieOdciski palców mogą być rejestrowane nieprzerwanie.

1.2 Usuń odcisk palca:
1.2.1 Usuń odciski palców pojedynczej pozycji przekaźnika:Długotrwale naciśnij odpowiedni przycisk SET,błękitne światło wskaźnika błyska szybko,wysłuchaj długiego sygnału "Di", rozluźnij palec,wskaźnik przekaźnika świeci i słucha muzyki, oznacza usunięcie tej lokalizacji odcisków palców administratora i użytkownika;
1.2.2 Usunąć wszystkie odciski palców pozycji przekaźnika ((Wracać do ustawień fabrycznych):Długotrwale nacisnąć dowolny przycisk SET, aby usłyszeć dwukrotnie długą sygnalizację "Di", rozluźnić palec, wszystkie światła wskazujące włączone,oznacza, że operacja inicjalizacji zakończyła się sukcesemZ powrotem do standardowego.

2.Zarejestruj odcisk palca Użytkownika:Naciśnij odcisk palca administratora przez około 10 sekund, aż usłyszysz muzykę i błękitne światło wskaźnika błyszczy szybko, co oznacza, że możesz dodać odcisk palca użytkownika.Wprowadź ten sam użytkownik palcem wielokrotnie w obszarze zbierania odcisków palców, dopóki słuchanie muzyki oznacza rejestr odcisków palców pomyślnie. Odciski palców mogą być rejestrowane nieprzerwanie. Jeśli nie ma potrzeby dodawania odcisków palców, poczekaj kilka sekund, aby wyjść. (Uwaga:Lokalizacja przechowywania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora; jeżeli odcisk palca administratora jest przechowywany w pozycji 1 i 2 równocześnie, odcisk palca użytkownika zostanie przechowywany w pozycji 1 domyślnie.)

3.Usuń odcisk palca użytkownika:Naciśnij odcisk palca administratora przez około 20 sekund, dopóki nie usłyszysz "Di-" i muzyki, oznacza to, że odciski palców użytkownika w tym miejscu zostaną usunięte.Położenie usuwania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratoraJeśli odcisk palca administratora jest przechowywany w numerze 1 i 2 w tym samym czasie, odciski palców użytkownika w numerze 1 zostaną domyślnie usunięte.)

4.Ustawić czas odruchu:obrócić S1 lub S2 w celu ustawienia czasu zamknięcia odruchu z 0,5 do 60 sekund. Po przekroczeniu 60 sekund w stanie normalnie otwartym, normalnie zamkniętym,przekaźnik uruchomiony, gdy odcisk palca został przesłany, a następnie przekaźnik uwolniony, gdy odcisk palca ponownie przeszedł, przekaźnik uruchomiony i uwolniony okrągło.

5.Użycie:Naciśnij palec, po przejściu odcisku palca przekaźnik się zamyka, a czas zamknięcia jest określany przez S1 lub S2.


Uwaga:
1. Wszystkie światła wskazujące są wyłączone w stanie gotowości, a światła włączone w stanie roboczym;
2Jeśli chcesz zamknąć światło wskaźnika modułu w trybie normalnie otwartym, naciśnij długo dowolny przycisk SET, aby usłyszeć trzykrotnie długie sygnały "Di".

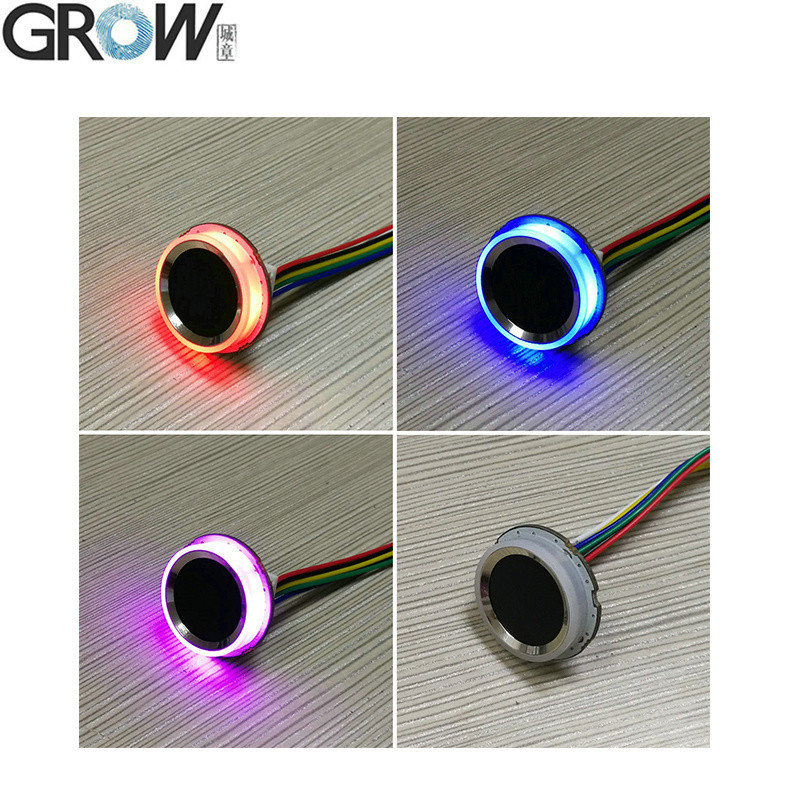

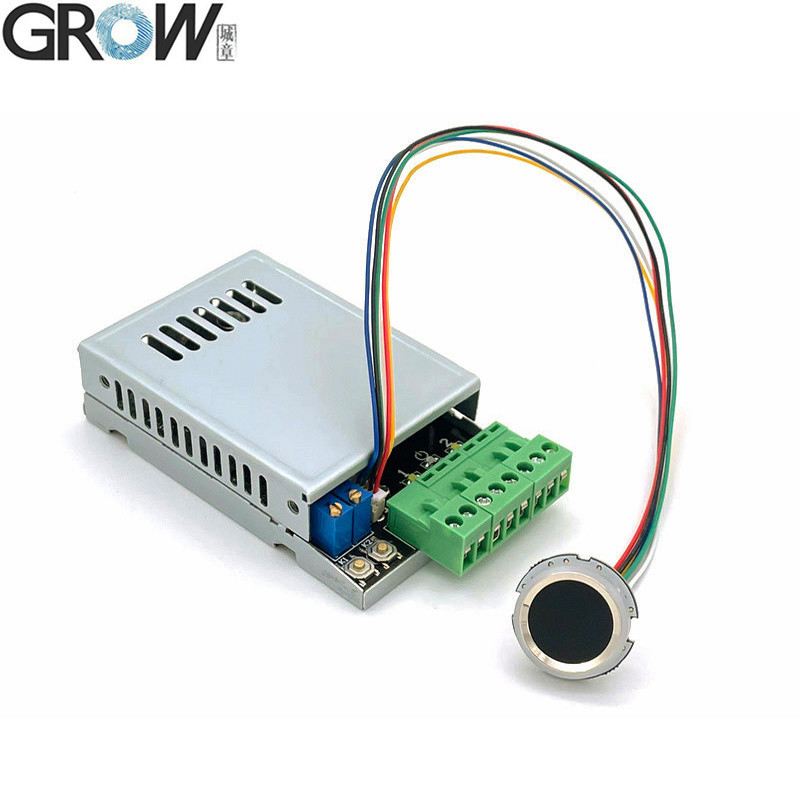

K220 może być stosowany razem z modułem odcisków palców R502, R502-A, R502-AW, R503

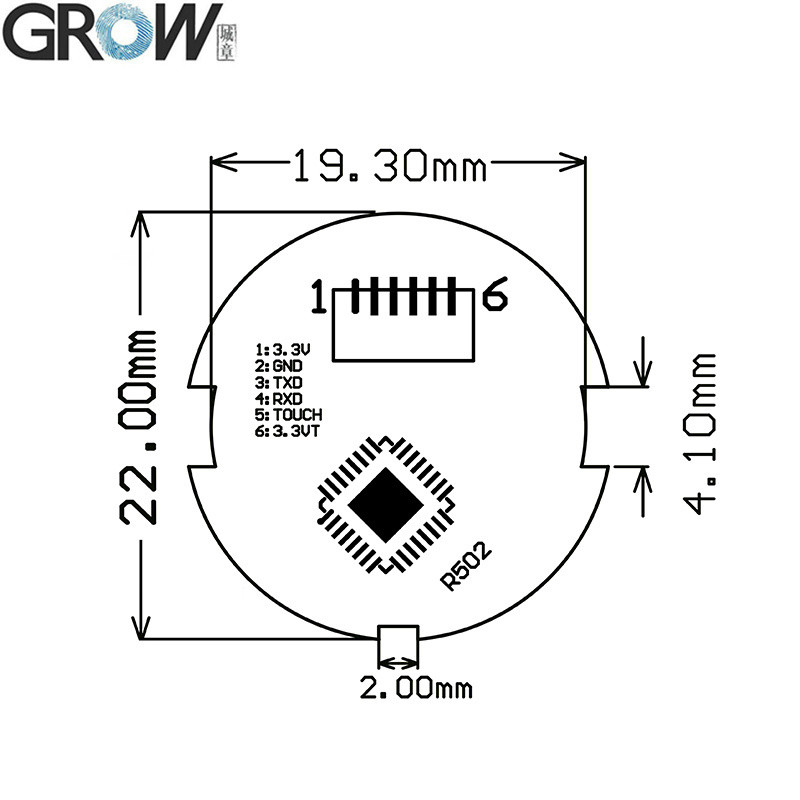

R502-A Specyfikacje



Akta

·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi


K220 Video operacji na Youtube:https://youtu.be/YQXeH9AGbco

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
