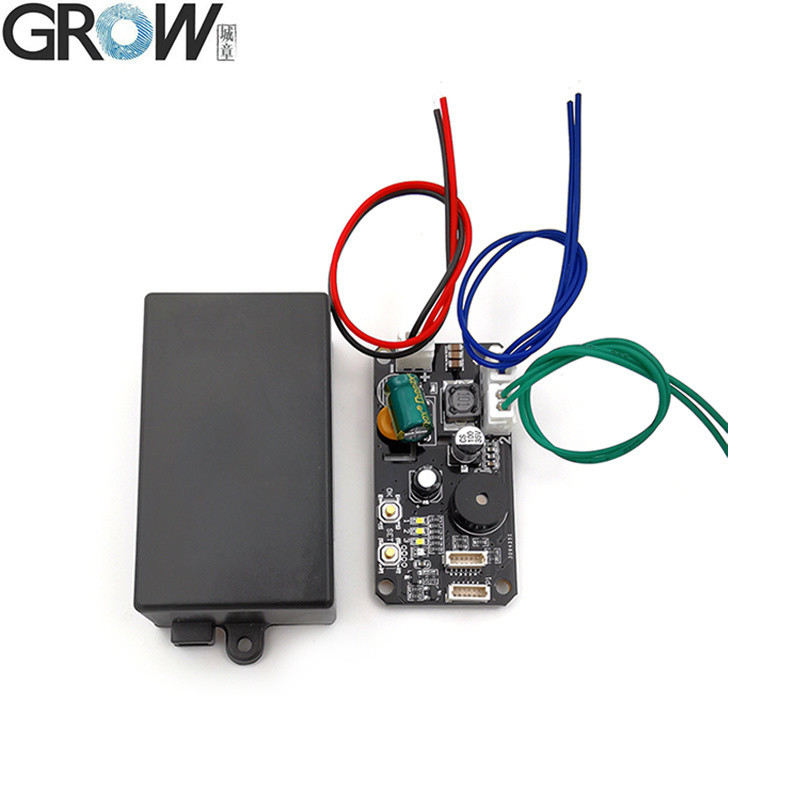

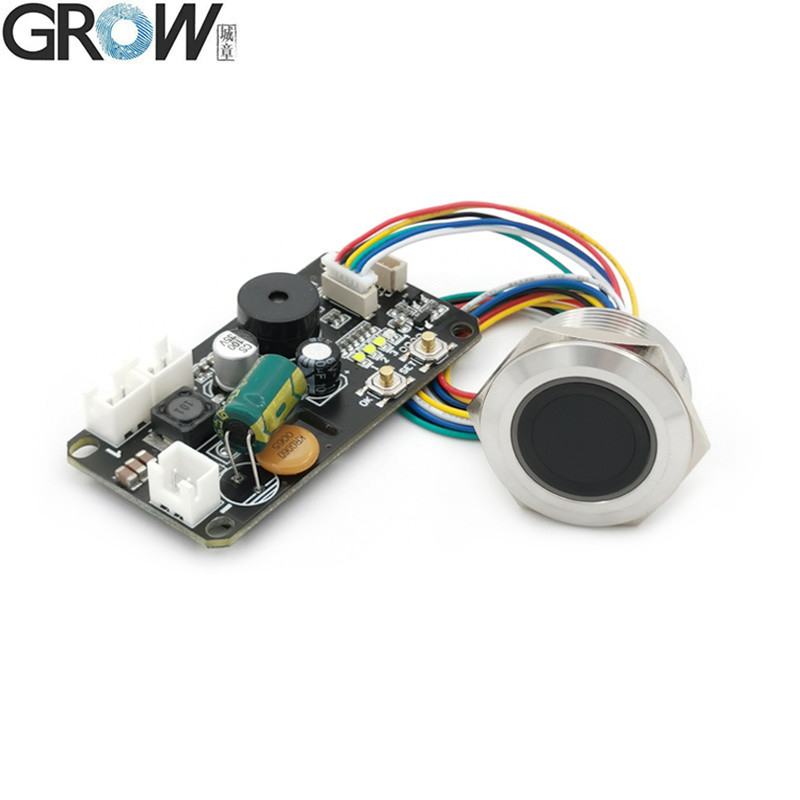

Standardowy wysokiej dokładności Arduino Fingerprint Module Fingerprint Scanner Module

Parametry techniczne KS220-L
Parametry techniczne:
·Zapewnienie zasilania: DC 30-75V
·Prąd w stanie gotowości: 3,5 mA
·Pojemność odcisków palców:
·Odcisk palca: 10 sztuk

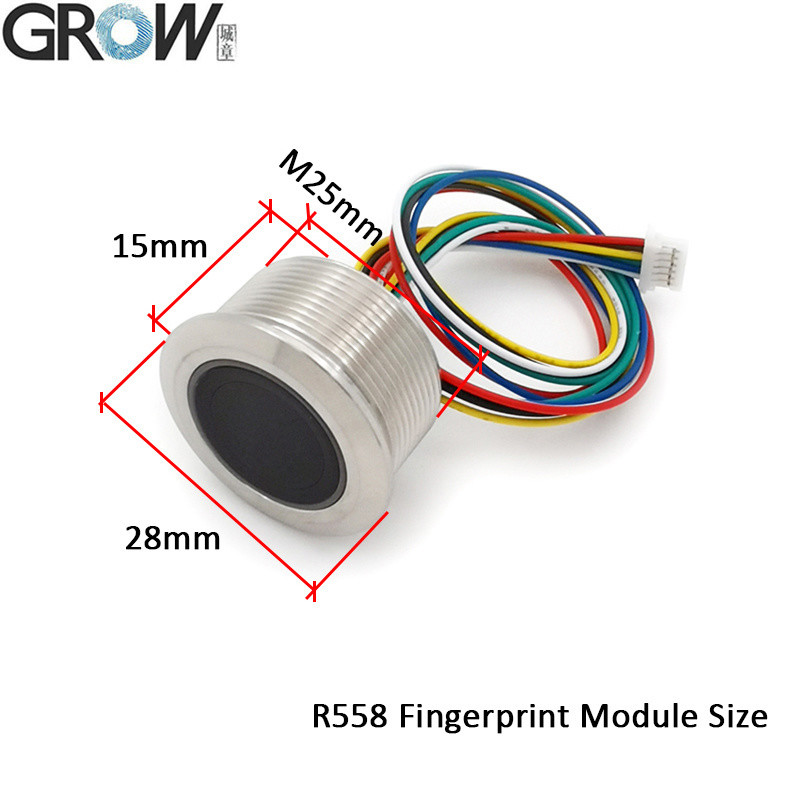

·Odciski palców użytkownika: R503/R502-F:190 sztuk R558/R558S:110 sztuk
·Produkcja: przekaźnik
·Tryb relajowy: tryb samozablokowywania, tryb zapłonu, tryb biegania

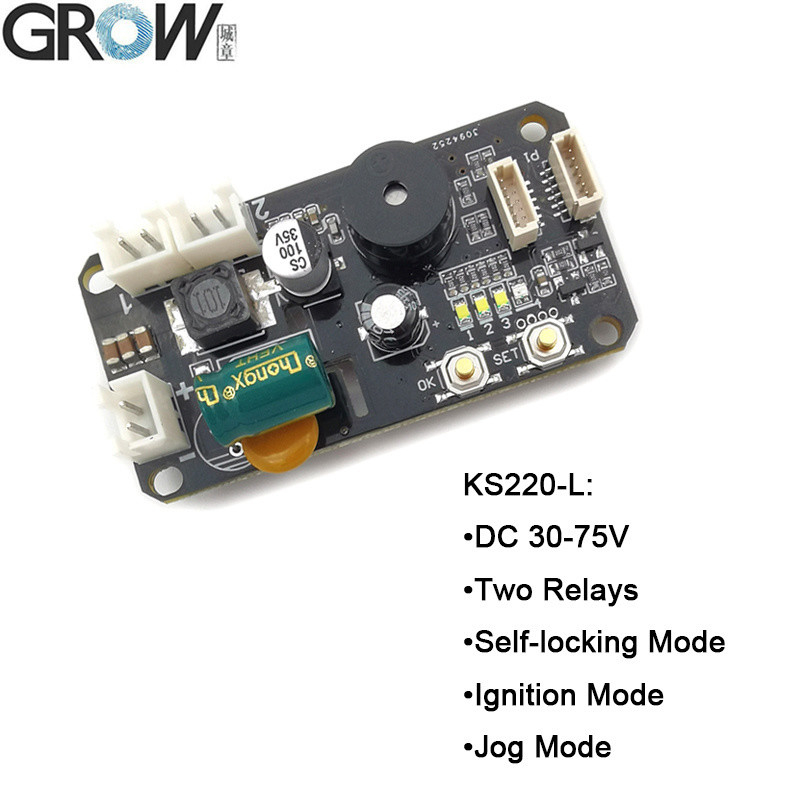

DC30-75V, wyjście z dwóch przekaźników, odcisk palca administratora/użytkownika, tryb biegania, tryb samozablokowywania, tryb zapłonu

Instrukcja obsługi KS220-L

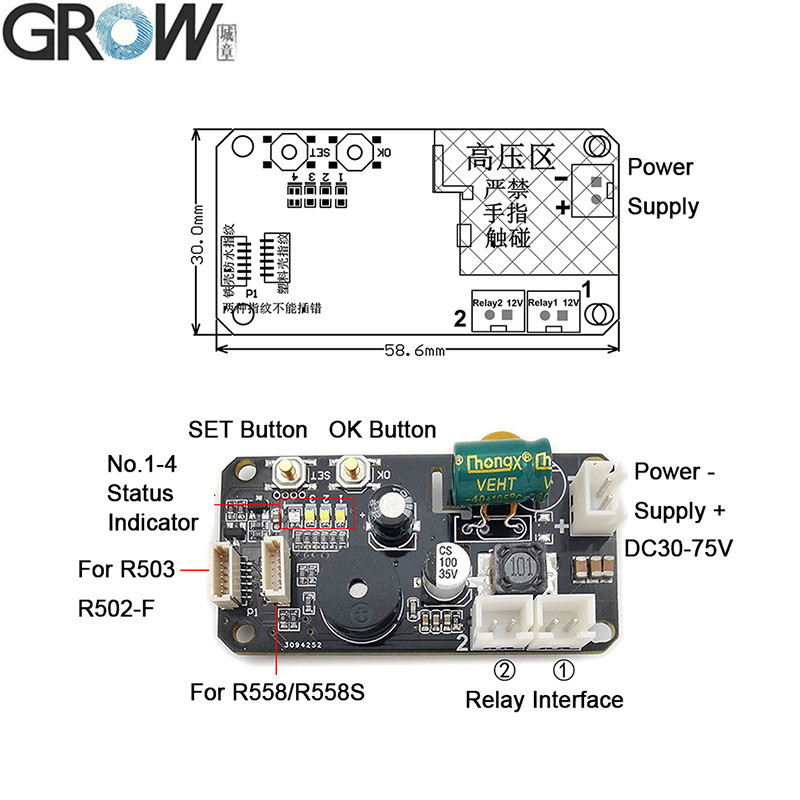

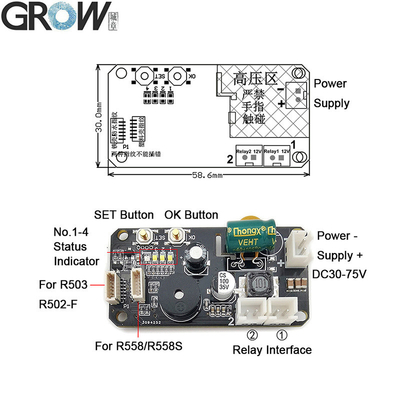

(W stanie roboczym fabrycznym, relé nr 1 w trybie samoblokowania, relé nr 2 w trybie zapłonu.)
1- Odcisk palca administratora rejestru:Krótko naciśnij przycisk SET, wskaźnik stanu nr 4 pokazuje niebieski, a następnie naciśnij przycisk OK, aby potwierdzić, teraz odciski palców moduł LED błysk,Wprowadź ten sam palec administratora wielokrotnie w obszarze zbierania odcisków palców, dopóki nie usłyszysz muzyki, co oznacza, że rejestracja odcisków palców jest udana.. Odcisk palca może być rejestrowany nieprzerwanie i może rejestrować 10 sztuk odcisków palców administratora; jeśli nie ma potrzeby dodawania odcisków palców więcej, czekać kilka sekund na wyjście.Jeżeli administrator jest w pełni zarejestrowany, automatycznie wyjdzie ze stanu rejestracji administratora po usłyszeniu "DiDiDi". Zacznie rejestrować odciski palców użytkownika, jeśli ponownie naciśniesz przycisk SET.Odcisk palca nie ma funkcji odblokowania., używany tylko do rejestracji lub usuwania odcisków palców.

2.Zarejestruj odcisk palca użytkownika:Naciśnij odcisk palca administratora, dopóki moduł nie wyświetla niebieskiego światła i nie usłyszy muzyki, co oznacza, że można dodać odcisk palca użytkownika.Wprowadź ten sam użytkownik palcem wielokrotnie w obszarze zbierania odcisków palców, dopóki słuchanie muzyki oznacza rejestr odcisków palców pomyślnie.Odciski palców mogą być rejestrowane nieprzerwanie, gdy system jest w stanie rejestru; jeśli nie ma potrzeby dodawania więcej odcisków palców, należy poczekać kilka sekund.

3. Usuń odcisk palca użytkownika:Naciśnij odcisk palca administratora, dopóki moduł nie wyświetli czerwonego światła i nie usłyszy sygnału "DiDiDi" i muzyki, co oznacza usunięcie odcisków palców użytkownika.

4- Z powrotem do ustawień fabrycznych:Ciągłe naciśnięcie przycisku SET raz po raz, dopóki wskaźnik stanu NO.4 nie będzie w czerwonym kolorze,Następnie długo nacisnąć przycisk OK aż moduł odcisków palców pokazuje czerwony wskaźnik światło błyskawiczne szybko i usłyszeć muzykę oznacza inicjalizacji operacji pomyślnie.

5Jak używać przekaźnika 1:/Moduł odcisków palców pokazuje zielone światło.

6Jak używać przekaźnika 2:Długie naciśnięcie odcisku palca użytkownika.

Uwaga:
1.Każdy odcisk palca może być używany w stanie fabrycznym, ale funkcja ta będzie nieważna po zarejestrowaniu odcisku palca.



Pliki produktów

·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi

Możesz pobrać podręcznik użytkownika KS220-L z tego linku:
Ponadto, w odniesieniu do wszystkich producentów unijnych, które nie są objęte zakresem objętym niniejszym rozporządzeniem, Komisja uznaje, że nie ma zastosowania.

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
