Moduł rozpoznawania odcisków palców Biometryczny czujnik do Arduino

High Precision Access Control Fingerprint Recognition Module Biometric Sensor For Arduino

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Orzecznictwo:	CE

Minimalne zamówienie:	1
Szczegóły pakowania:	Karton
Czas dostawy:	Czas realizacji zamówienia w sezonie szczytowym: w ciągu 15 dni roboczych Czas realizacji zamówienia
Zasady płatności:	T/T, Paypal
Możliwość Supply:	5000

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Model NO.:	KS220-S+R502-F	Ekran:	jako zdjęcie
Communication Interface:	Ttl232	Fingerprint Capacity:	200
Zasilanie:	prąd stały 12 V	Stand-by Current for Control Board:	25ua
Output:	Relay	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 12V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Wielkość opakowania:	Wymiary: 13,00 cm * 8,00 cm * 9,00 cm
Package Gross Weight:	0.150kg	Usługa głosowa:	Bez usługi głosowej
Clock:	Without Clock	Kolor:	jako zdjęcie
Samples:	US$ 19.5/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	metoda płatności:	Płatność początkowa Płatność całkowita
waluta:	USD	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Podkreślić:	Moduł rozpoznawania odcisków palców o wysokiej precyzji , Wysokiej precyzji czujnik biometryczny dla Arduino , Moduł rozpoznawania odcisków palców

opis produktu

KS220-S+R502-F DC12V Panel sterowania odciskami palców 2 Relaje Funkcja administratora/użytkownika Samozablokowanie/Jog/Stosunek zapłonu

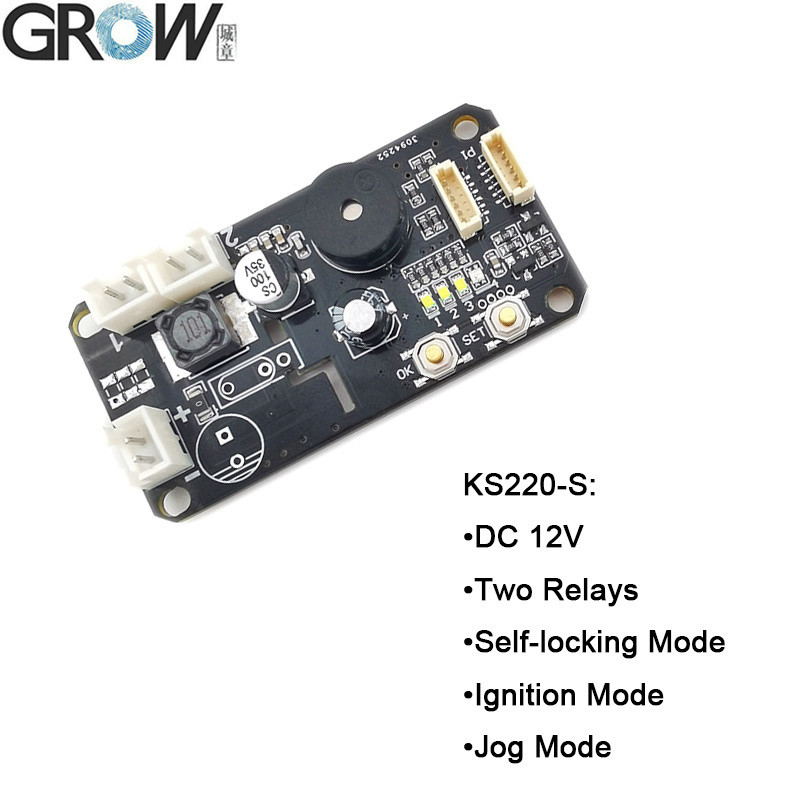

Parametry techniczne KS220-S
Parametry techniczne:
·Zapewnienie zasilania: 12 V prądu stałego
·Prąd w stanie gotowości: 25uA
·Pojemność odcisków palców:
·Odcisk palca: 10 sztuk
·Odciski palców użytkownika: R503/R502-F:190 sztuk R558/R558S:110 sztuk
·Produkcja: przekaźnik
·Tryb relajowy: tryb samozablokowywania, tryb zapłonu, tryb biegania
DC12V, wyjście 2 przekaźników, odcisk palca administratora/użytkownika, tryb biegania, tryb samozablokowywania, tryb zapłonu

Różnica między KS220-S a KS220-L:
KS220-S: DC12V, 25uA
KS220-L: DC30-75V, 3,5 mA

Instrukcja operacyjna KS220-S

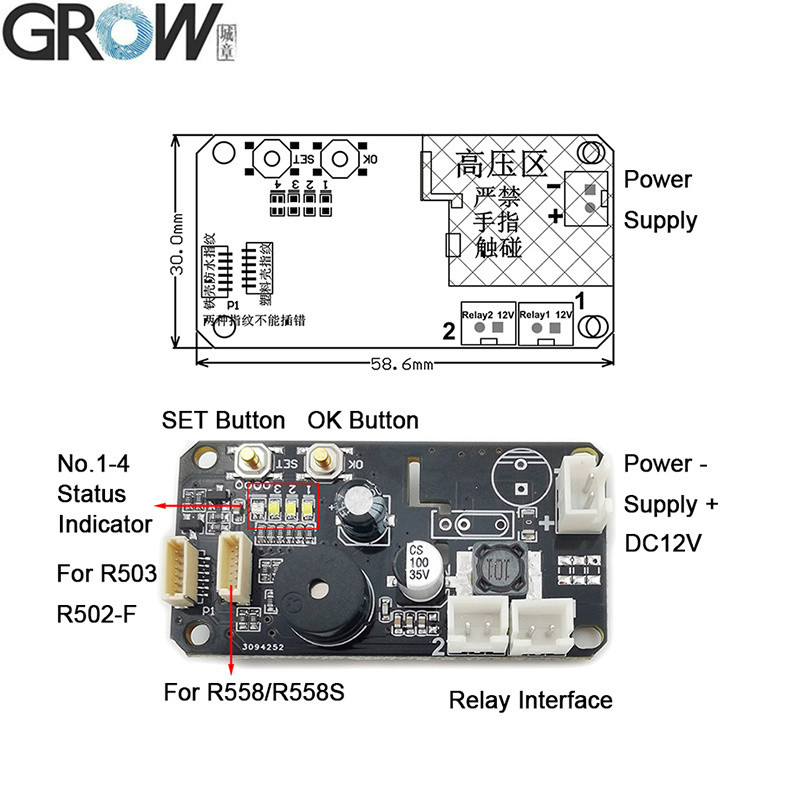

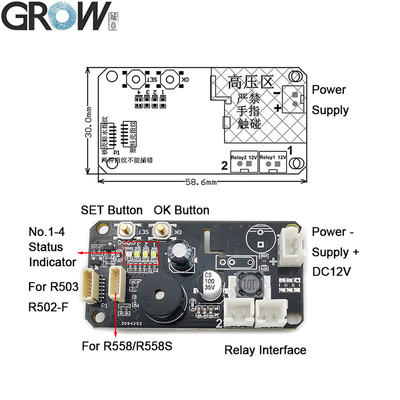

(W stanie roboczym fabrycznym, relé nr 1 w trybie samoblokowania, relé nr 2 w trybie zapłonu.)
1- Odcisk palca administratora rejestru:Krótko naciśnij przycisk SET, wskaźnik stanu nr 4 pokazuje niebieski, a następnie naciśnij przycisk OK, aby potwierdzić, teraz odciski palców moduł LED błysk,Wprowadź ten sam palec administratora wielokrotnie w obszarze zbierania odcisków palców, dopóki nie usłyszysz muzyki, co oznacza, że rejestracja odcisków palców jest udana.. Odcisk palca może być rejestrowany nieprzerwanie i może rejestrować 10 sztuk odcisków palców administratora; jeśli nie ma potrzeby dodawania odcisków palców więcej, czekać kilka sekund na wyjście.Jeżeli administrator jest w pełni zarejestrowany, automatycznie wyjdzie ze stanu rejestracji administratora po usłyszeniu "DiDiDi". Zacznie rejestrować odciski palców użytkownika, jeśli ponownie naciśniesz przycisk SET.Odcisk palca nie ma funkcji odblokowania., używany tylko do rejestracji lub usuwania odcisków palców.

2.Zarejestruj odcisk palca użytkownika:Naciśnij odcisk palca administratora, dopóki moduł nie wyświetla niebieskiego światła i nie usłyszy muzyki, co oznacza, że można dodać odcisk palca użytkownika.Wprowadź ten sam użytkownik palcem wielokrotnie w obszarze zbierania odcisków palców, dopóki słuchanie muzyki oznacza rejestr odcisków palców pomyślnie.Odciski palców mogą być rejestrowane nieprzerwanie, gdy system jest w stanie rejestru; jeśli nie ma potrzeby dodawania więcej odcisków palców, należy poczekać kilka sekund.

3. Usuń odcisk palca użytkownika:Naciśnij odcisk palca administratora, dopóki moduł nie wyświetli czerwonego światła i nie usłyszy sygnału "DiDiDi" i muzyki, co oznacza usunięcie odcisków palców użytkownika.

4- Z powrotem do ustawień fabrycznych:Ciągłe naciśnięcie przycisku SET raz po raz, dopóki wskaźnik stanu NO.4 nie będzie w czerwonym kolorze,Następnie długo nacisnąć przycisk OK aż moduł odcisków palców pokazuje czerwony wskaźnik światło błyskawiczne szybko i usłyszeć muzykę oznacza inicjalizacji operacji pomyślnie.

5Jak używać przekaźnika 1:/Moduł odcisków palców pokazuje zielone światło.

6Jak używać przekaźnika 2:Długie naciśnięcie odcisku palca użytkownika.

Uwaga:
1.Każdy odcisk palca może być używany w stanie fabrycznym, ale funkcja ta będzie nieważna po zarejestrowaniu odcisku palca.

Pliki produktów

·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.

Ks220-S+R502-F DC12V Fingerprint Control Board 2 Relays Admin/User Funtion Self-Locking/Jog/Ignition Mode
