Moduł czujnika odcisków palców DC 12V dla Arduino 120/200 pojemność

DC 12V Fingerprint Sensor Module For Arduino 120/200 Capacity

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Orzecznictwo:	CE

Minimalne zamówienie:	1
Szczegóły pakowania:	Karton
Czas dostawy:	Czas realizacji zamówienia w sezonie szczytowym: w ciągu 15 dni roboczych Czas realizacji zamówienia
Zasady płatności:	T/T, Paypal
Możliwość Supply:	5000

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Model nr.:	KS220-S+R558	Screen:	as Picture
Interfejs komunikacyjny:	Ttl232	Fingerprint Capacity:	200 or 120
Zasilanie:	prąd stały 12 V	Stand-by Current for Control Board:	25ua
Output:	Relay	Transport Package:	Standard Export Carton Package
Specyfikacja:	Zasilanie: DC 12V	Znak towarowy:	ROSNĄĆ
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.150kg	Voice Service:	Without Voice Service
Zegarek:	Bez zegara	Color:	as Picture
Próbki:	15 USD/szt. 1 sztuka (min. zamówienie) \|	Customization:	Available \| Customized Request
Koszty wysyłki:	o kosztach wysyłki i szacowanym czasie dostawy.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Zwroty i zwroty:	O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.
Podkreślić:	Moduł czujnika odcisków palców 12V dla Arduino , 12V k202 płyta sterująca odciskami palców , 200 Pojemność k202 Płyty sterujące odciskami palców

opis produktu

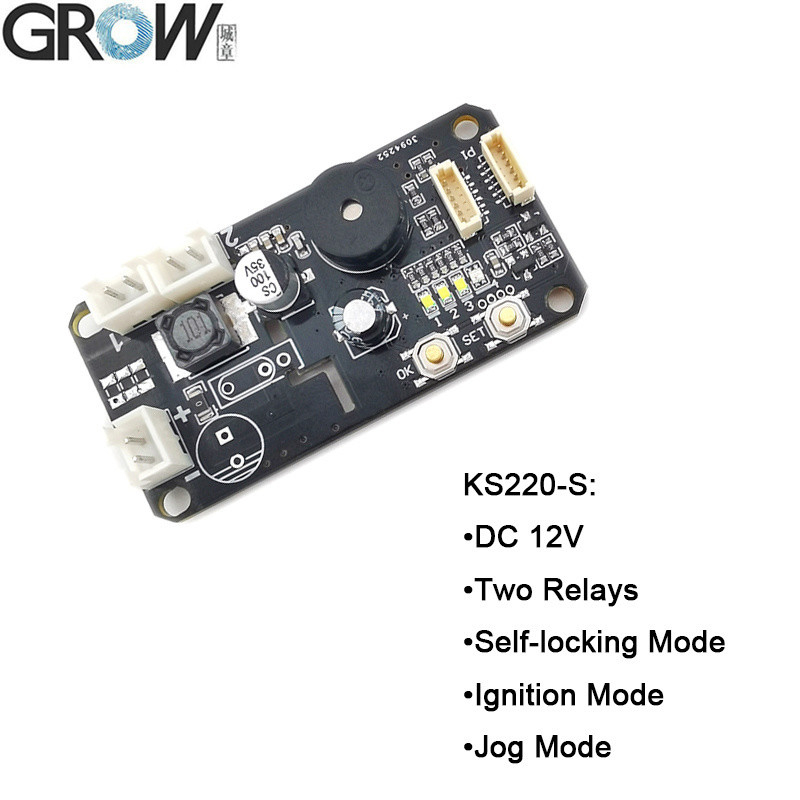

KS220-S+R558 DC12V Panel sterowania odciskami palców 2 Relaje Funkcja administratora/użytkownika Samozablokowanie/Jog/Stosunek zapłonu

Parametry techniczne KS220-S
Parametry techniczne:
·Zapewnienie zasilania: 12 V prądu stałego
·Prąd w stanie gotowości: 25uA
·Pojemność odcisków palców:
·Odcisk palca: 10 sztuk
·Odciski palców użytkownika: R503/R502-F:190 sztuk R558/R558S:110 sztuk
·Produkcja: przekaźnik
·Tryb relajowy: tryb samozablokowywania, tryb zapłonu, tryb biegania
DC12V, wyjście 2 przekaźników, odcisk palca administratora/użytkownika, tryb biegania, tryb samozablokowywania, tryb zapłonu

Różnica między KS220-S a KS220-L:
KS220-S: DC12V, 25uA
KS220-L: DC30-75V, 3,5 mA

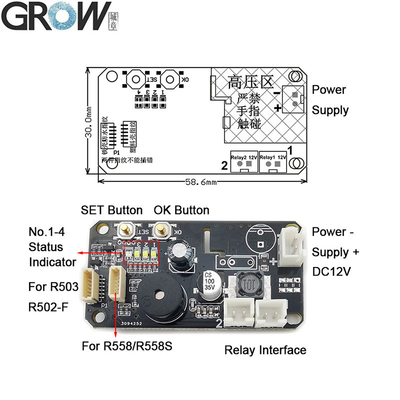

Instrukcja operacyjna KS220-S
(W stanie roboczym fabrycznym, relé nr 1 w trybie samoblokowania, relé nr 2 w trybie zapłonu.)
1- Odcisk palca administratora rejestru:Krótko naciśnij przycisk SET, wskaźnik stanu nr 4 pokazuje niebieski, a następnie naciśnij przycisk OK, aby potwierdzić, teraz odciski palców moduł LED błysk,Wprowadź ten sam palec administratora wielokrotnie w obszarze zbierania odcisków palców, dopóki nie usłyszysz muzyki, co oznacza, że rejestracja odcisków palców jest udana.. Odcisk palca może być rejestrowany nieprzerwanie i może rejestrować 10 sztuk odcisków palców administratora; jeśli nie ma potrzeby dodawania odcisków palców więcej, czekać kilka sekund na wyjście.Jeżeli administrator jest w pełni zarejestrowany, automatycznie wyjdzie ze stanu rejestracji administratora po usłyszeniu "DiDiDi". Zacznie rejestrować odciski palców użytkownika, jeśli ponownie naciśniesz przycisk SET.Odcisk palca nie ma funkcji odblokowania., używany tylko do rejestracji lub usuwania odcisków palców.

2.Zarejestruj odcisk palca użytkownika:Naciśnij odcisk palca administratora, dopóki moduł nie wyświetla niebieskiego światła i nie usłyszy muzyki, co oznacza, że można dodać odcisk palca użytkownika.Wprowadź ten sam użytkownik palcem wielokrotnie w obszarze zbierania odcisków palców, dopóki słuchanie muzyki oznacza rejestr odcisków palców pomyślnie.Odciski palców mogą być rejestrowane nieprzerwanie, gdy system jest w stanie rejestru; jeśli nie ma potrzeby dodawania więcej odcisków palców, należy poczekać kilka sekund.

3. Usuń odcisk palca użytkownika:Naciśnij odcisk palca administratora, dopóki moduł nie wyświetli czerwonego światła i nie usłyszy sygnału "DiDiDi" i muzyki, co oznacza usunięcie odcisków palców użytkownika.

4- Z powrotem do ustawień fabrycznych:Ciągłe naciśnięcie przycisku SET raz po raz, dopóki wskaźnik stanu NO.4 nie będzie w czerwonym kolorze,Następnie długo nacisnąć przycisk OK aż moduł odcisków palców pokazuje czerwony wskaźnik światło błyskawiczne szybko i usłyszeć muzykę oznacza inicjalizacji operacji pomyślnie.

5Jak używać przekaźnika 1:/Moduł odcisków palców pokazuje zielone światło.

6Jak używać przekaźnika 2:Długie naciśnięcie odcisku palca użytkownika.

Uwaga:
1.Każdy odcisk palca może być używany w stanie fabrycznym, ale funkcja ta będzie nieważna po zarejestrowaniu odcisku palca.

Pliki produktów

·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.

Ks220-S+R558 DC12V Fingerprint Control Board 2 Relays Admin/User Funtion Self-Locking/Jog/Ignition Mode
