Opis
1Zintegrowane zbieranie obrazów i algorytm razem, ALL-IN-ONE
2. elastyczność dostosowania się do warunków było palce, czy to suche palce, mokre palce, lekki tekstury odciski palców palce i stare palce, wszystkie mają wysoki wskaźnik rozpoznawania
3Główne obszary zastosowania: można wbudować w różne produkty końcowe, takie jak: kontrola dostępu, obecność, sejf
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Zasilanie
|
Prąd stały 3,3 V
|
5 V prądu stałego
|
Prąd stały 3,3 V
|
UART:
Prąd stały 3,3 V
USB: DC 5V
|
Prąd stały 3,3 V
|
|
Zestaw czujników
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
160*160 pikseli
|
|
Pojemność odcisków palców
|
200
|
200
|
200
|
1500
|
150
|
|
Wielkość
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Złącze
|
SH 1,0 mm 6pin
|
MX 1,25 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|

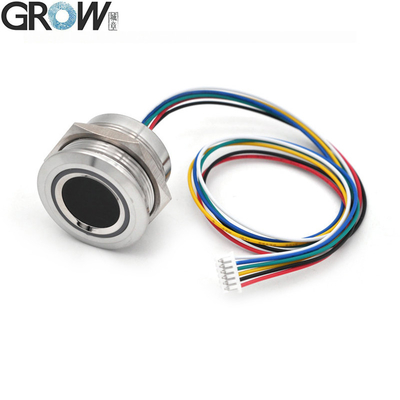

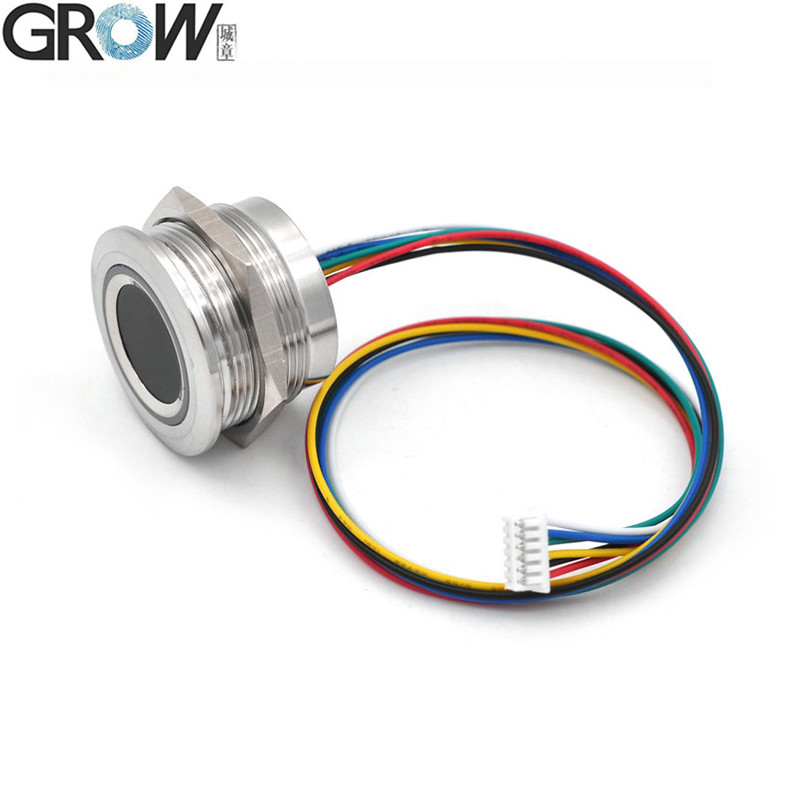

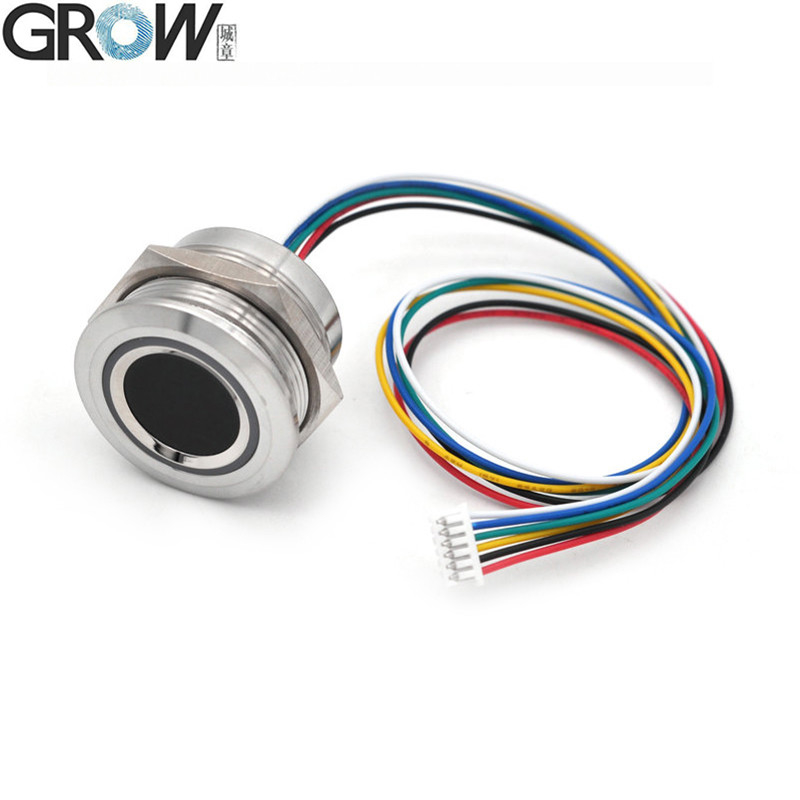

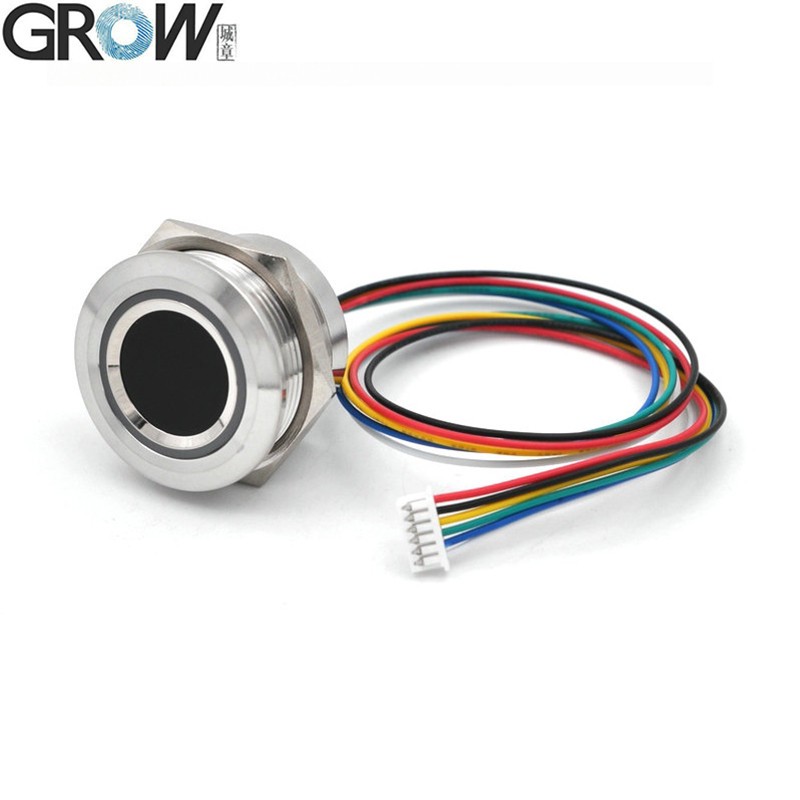

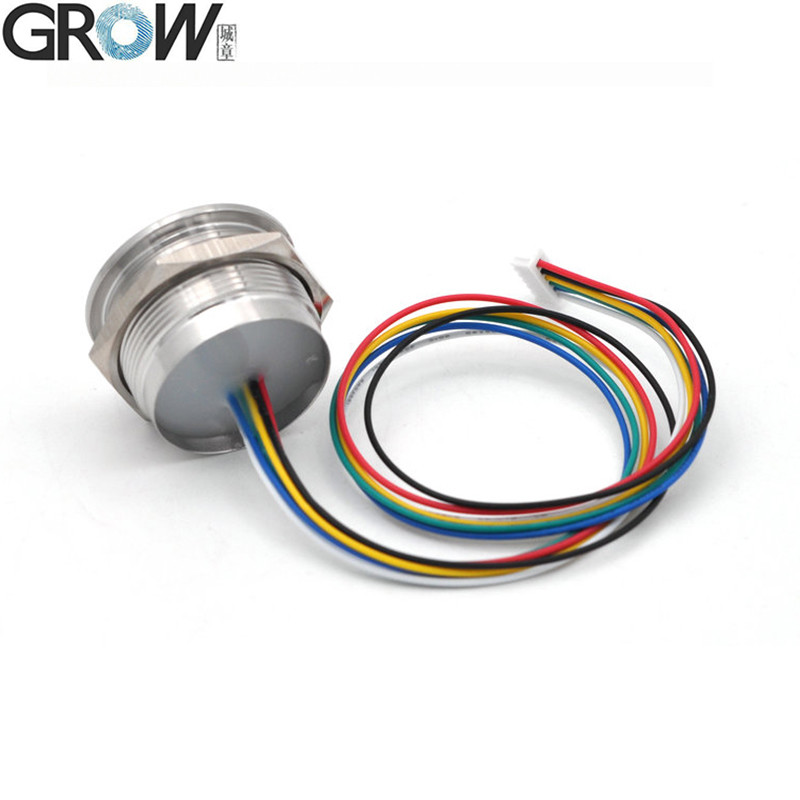

R503-5V Specyfikacje
|
Model
|
R503-5V
|
|
Rodzaj
|
Pojemnościowy moduł odcisków palców
|
|
Interfejs
|
UART ((TTL)
|
|
Rozstrzygnięcie
|
508 dpi
|
|
napięcie
|
5 V prądu stałego
|
|
Pojemność odcisków palców
|
200
|
|
Zestaw czujników
|
192*192 pikseli
|
|
Prąd roboczy
|
20 mA
|
|
Prąd w stanie gotowości
|
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA
|
|
Wyjściowy rozmiar modułu odcisków palców
|
Średnica 28 (mm)
|
|
Wnętrze modułu odcisku palca
|
Średnica 25 (mm) (M25)
|
|
Wysokość modułu odcisków palców
|
19 mm
|
|
Efektywny obszar zbierania
|
Średnica 15,5 (mm)
|
|

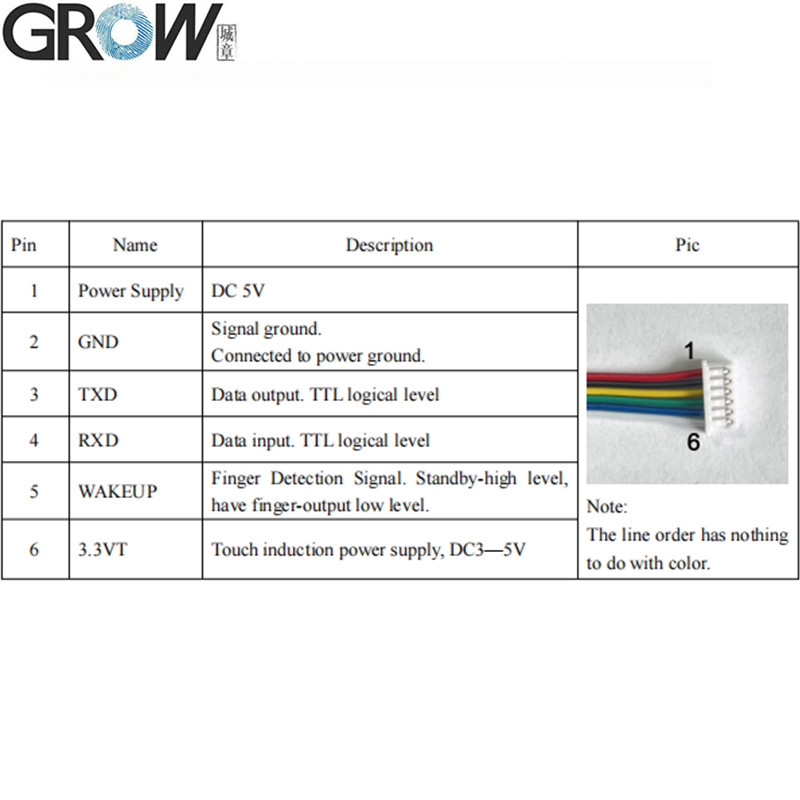

Złącze
|
MX1.25-6Pin
|
|
Kontrolowanie LED
|
Tak, tak.
|
|
Kolor LED
|
RGB
|
|
Prędkość skanowania
|
< 0,2 sekundy
|
|
Prędkość weryfikacji
|
< 0,3 sekundy
|
|
Metody dopasowywania
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
ZDALSZA
|
≤ 0,001%
|
|
Środowisko pracy
|
-20C --- 60C
|
|
Wilgotność pracy
|
10-85%
|
|
Pojemność antystatyczna
|
15 KV
|
|
Intensywność odporności na ścieranie
|
1 milion razy
|
|
Prędkość przesyłania danych w komunikacji (UART):
|
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps)
|
Uwaga:
1. R503-5V: IP65 wodoodporność

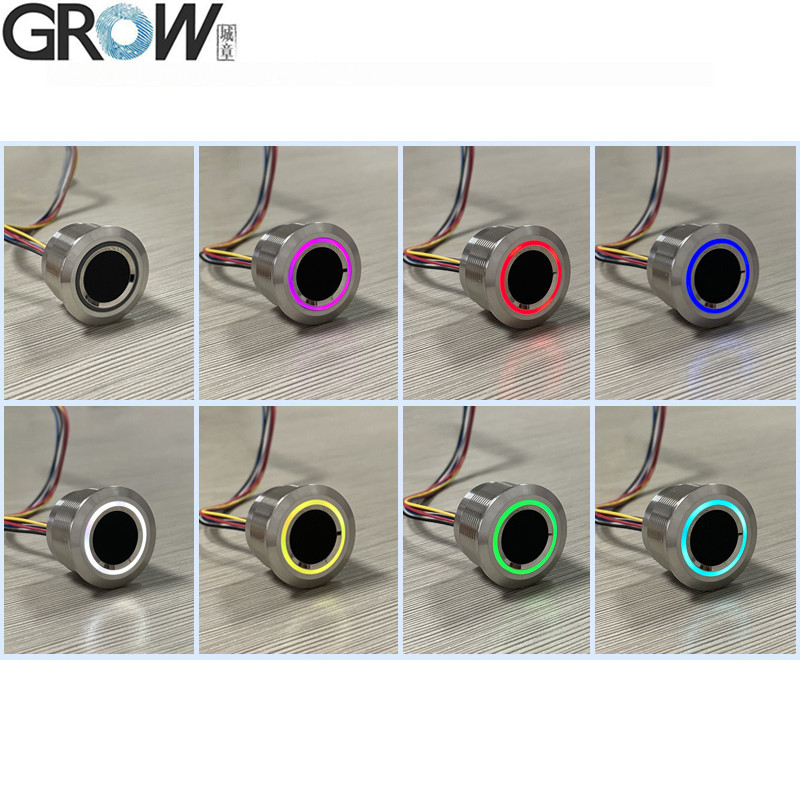

2. RGB LED Color, ma 7 kolorów, które mogą być kontrolowane przez polecenie.
3R503-5V nie jest kompatybilny ze wszystkimi płytami sterowania GROW.
Akta
·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi
Wskazówkę użytkownika R503-5V można pobrać z tego linku:
Ponadto, w odniesieniu do wszystkich producentów unijnych, które nie są objęte zakresem objętym niniejszym rozporządzeniem, Komisja uznaje, że nie ma zastosowania.
R503 Wideo wyświetlanie działania programu testowego na Youtube:https://youtu.be/eD2xtwCWOmQ
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
Co to jest technologia modułu odcisków palców FPC?
Moduł odcisków palców jest podstawowym elementem blokady odcisków palców, zainstalowanego w urządzeniach takich jak kontrola dostępu odciskami palców lub dysk twardy, telefon komórkowy itp.,wykorzystywane do uzupełniania modułu pozyskiwania i rozpoznawania odcisków palcówModuł odcisków palców składa się głównie z modułu pozyskiwania odcisków palców, modułu rozpoznawania odcisków palców i modułu rozszerzonej funkcji (takich jak moduł sterowania blokadą),Moduł odcisków palców FPC jest jego ważnym elementem.
Moduł odcisków palców FPC można podzielić według metody rozpoznawania odcisków palców:
1Moduł odcisków palców optycznych, który opiera się na zasadzie załamania i odbicia światła w celu identyfikacji odcisków palców;
2.Modul odcisków palców pojemnościowych, który zbiera odciski palców poprzez zmianę wartości pojemności;
3.RF moduł odcisków palców (scratch fingerprint module), wykorzystujący ślad sygnału RF do wykrywania wzoru.
Zasada modułu odcisków palców FPC:
1.optyczny moduł odcisków palców, zastosowanie zasady załamania i odbicia światła, światło z dołu przyzmy do przyzmy i poprzez przyzmy strzał,strzał światła na powierzchni odcisku palca odciski palców nierówne linie na kącie załamania i odbicia z powrotem do światła nie będzie taka sama, CMOS lub CCD urządzenie optyczne będą zbierane do różnego stopnia jasności informacji o obrazie, odciski palców na zakończenie zbioru.
2. półprzewodnikowy moduł odcisków palców, czy to pojemnościowy czy indukcyjny, zasada jest podobna, w kawałku zintegrowanych tysięcy urządzeń półprzewodnikowych na płytce,palec przymocowany do jego składu pojemności (indukcji) drugiej strony, ze względu na nierównomierność płaszczyzn palców, wypukłości i wypukłości w kontakcie z płytką rzeczywistej odległości między wielkością różnych, tworzenie wartości pojemności/induktansu.Wartość pojemności/indukcji będzie różna, a urządzenie podsumowuje różne wartości zebrane zgodnie z tą zasadą, a zbieranie odcisków palców zostanie zakończone.
3.RF moduł odcisków palców, wykorzystujący biologiczną technologię identyfikacji odcisków palców RF, poprzez sam czujnik do emitowania śladu sygnału RF,Przenikają przez naskórek palca, aby kontrolować wewnętrzną warstwę teksturySilna zdolność przeciwfałszowania odcisków palców, zasada identyfikacji RF reaguje tylko na skórę ludzką,który zasadniczo eliminuje problem sztucznych odcisków palców.
