Opis
1Zintegrowane zbieranie obrazów i algorytm razem, ALL-IN-ONE
2. elastyczność dostosowania się do warunków było palce, czy to suche palce, mokre palce, lekki tekstury odciski palców palce i stare palce, wszystkie mają wysoki wskaźnik rozpoznawania
3Główne obszary zastosowania: można wbudować w różne produkty końcowe, takie jak: kontrola dostępu, obecność, sejf

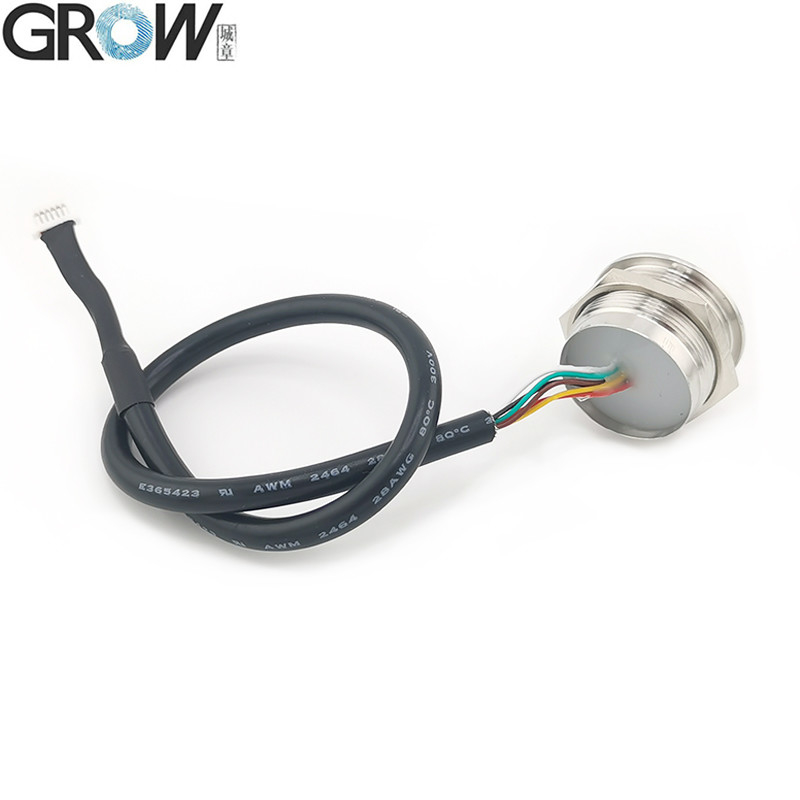

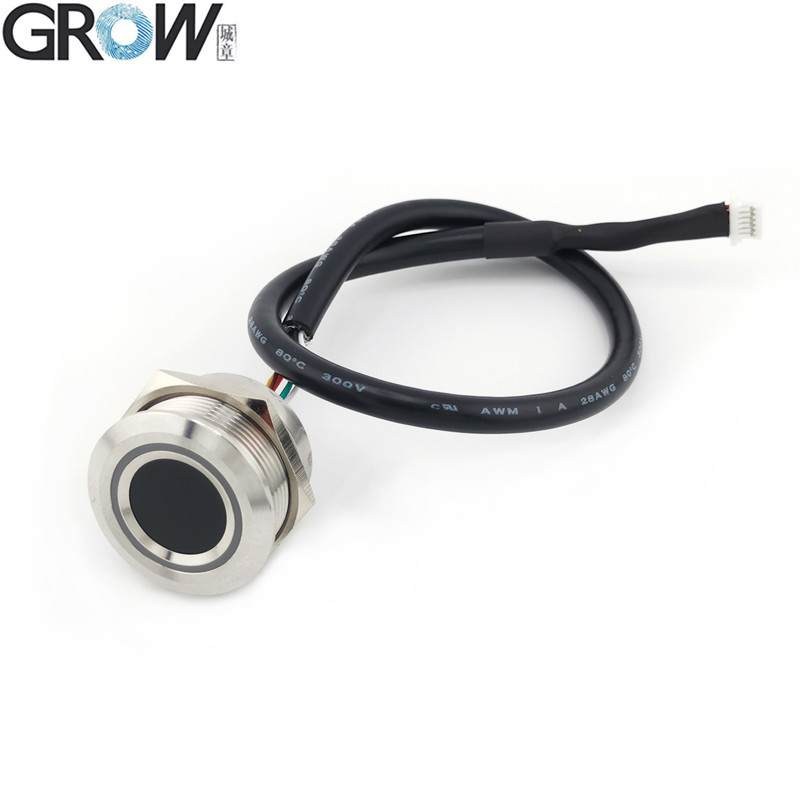

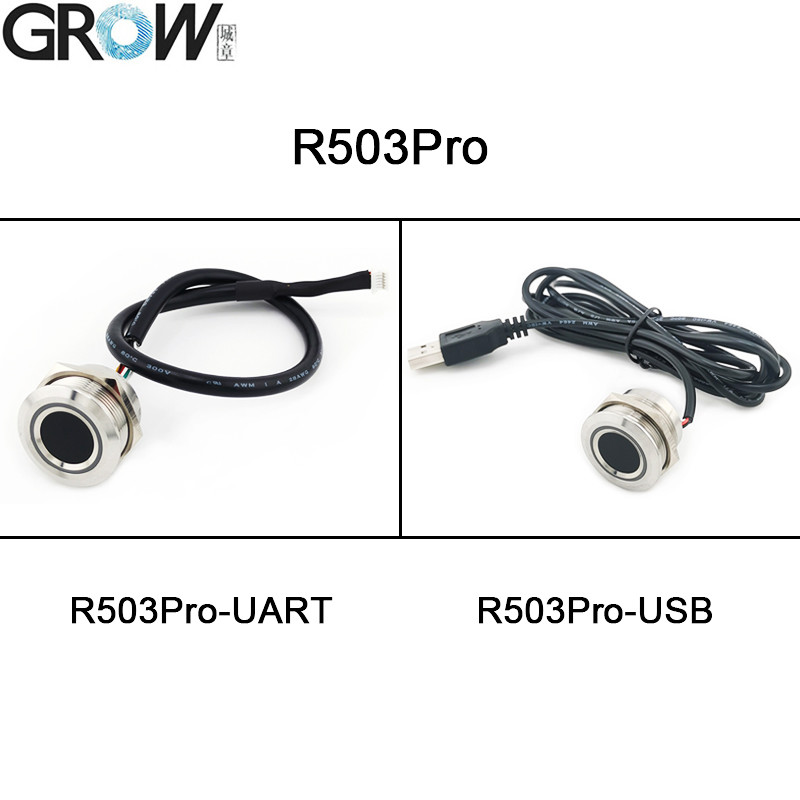

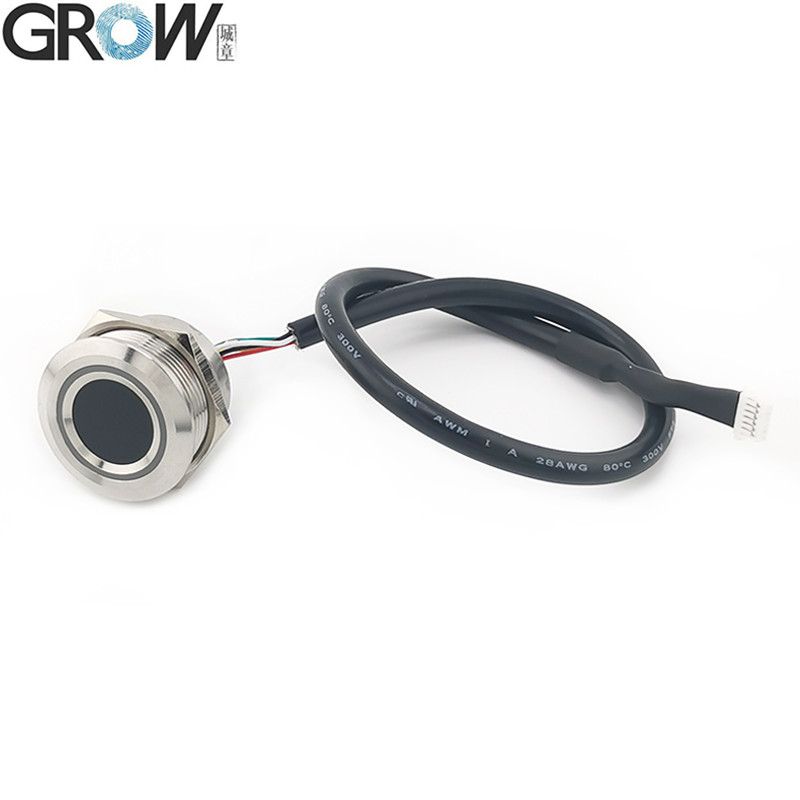

Moduł odcisków palców R503Pro ma typ R503Pro-UART i R503Pro-USB.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Zasilanie
|
Prąd stały 3,3 V
|
5 V prądu stałego
|
Prąd stały 3,3 V
|
UART:Prąd stały 3,3 V
USB: DC 5V
|
Prąd stały 3,3 V
|
|
Zestaw czujników
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
160*160 pikseli
|
|
Pojemność odcisków palców
|
200
|
200
|
200
|
1500
|
150
|
|
Wielkość
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Złącze
|
SH 1,0 mm 6pin
|
MX 1,25 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
R503 Specyfikacje
|
Model
|
R503Pro
|
|
Rodzaj
|
Pojemnościowy moduł odcisków palców
|
|
Interfejs
|
UART ((TTL) /USB
|
|
Rozstrzygnięcie
|
508 dpi
|
|
napięcie
|
R503Pro-UART: DC 3.3V R503Pro-USB: DC 5V
|
|
Pojemność odcisków palców
|
200
|
|
Zestaw czujników
|
192*192 pikseli
|
|
Prąd roboczy
|
20 mA
|
|
Prąd w stanie gotowości
|
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA
|
|
Wyjściowy rozmiar modułu odcisków palców
|
Średnica 28 (mm)
|
|
Wnętrze modułu odcisku palca
|
Średnica 25 (mm) (M25)
|
|
Wysokość modułu odcisków palców
|
19 mm
|
|
Efektywny obszar zbierania
|
Średnica 15,5 (mm)
|
|

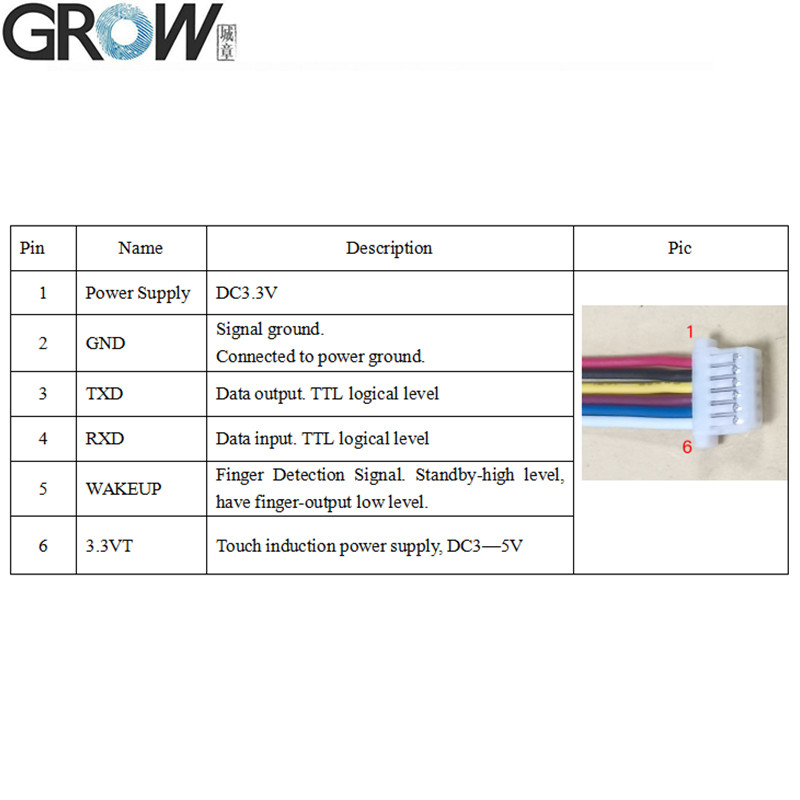

Złącze
|
SH1.0-6Pin
|
|
Kontrolowanie LED
|
Tak, tak.
|
|
Kolor LED
|
RGB
|
|
Prędkość skanowania
|
< 0,2 sekundy
|
|
Prędkość weryfikacji
|
< 0,3 sekundy
|
|
Metody dopasowywania
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
ZDALSZA
|
≤ 0,001%
|
|
Środowisko pracy
|
-20C --- 60C
|
|
Wilgotność pracy
|
10-85%
|
|
Pojemność antystatyczna
|
15 KV
|
|
Intensywność odporności na ścieranie
|
1 milion razy
|
|
Prędkość przesyłania danych w komunikacji (UART):
|
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps)
|
Akta
·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi
R503Pro wideo na YouTube:https://youtu.be/E754yIjn80Q
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
Wielokrotne interfejsy komunikacyjne:Czujnik odcisków palców R503Pro zapewnia zarówno interfejsy komunikacyjne USB, jak i TTL dla łatwego połączenia i transferu danych z różnymi urządzeniami.
napięcie zasilania:3,3 V prądu stałego dla wersji R503Pro-UART i 5 V prądu stałego dla wersji R503Pro-USB.
Pojemność odcisków palców:Czujnik odcisków palców R503Pro został ulepszony od czujnika odcisków palców R503, z pojemnością odcisków palców 1500 sztuk.
Przygotowanie niskiej mocy:W przypadku scenariusza, w którym konieczne jest wykonanie w stanie gotowości niskiego zasilania, urządzenie może wyłączyć zasilanie głównego modułu (nie może wyłączyć zasilania czułego na dotyk).wyświetli sygnał na sygnale IRQ, a następnie host może uruchomić moduł do wykonania procesu identyfikacji odcisków palców.

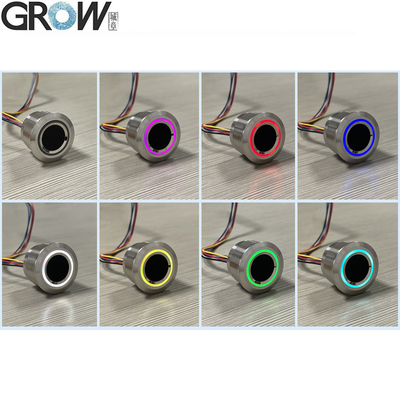

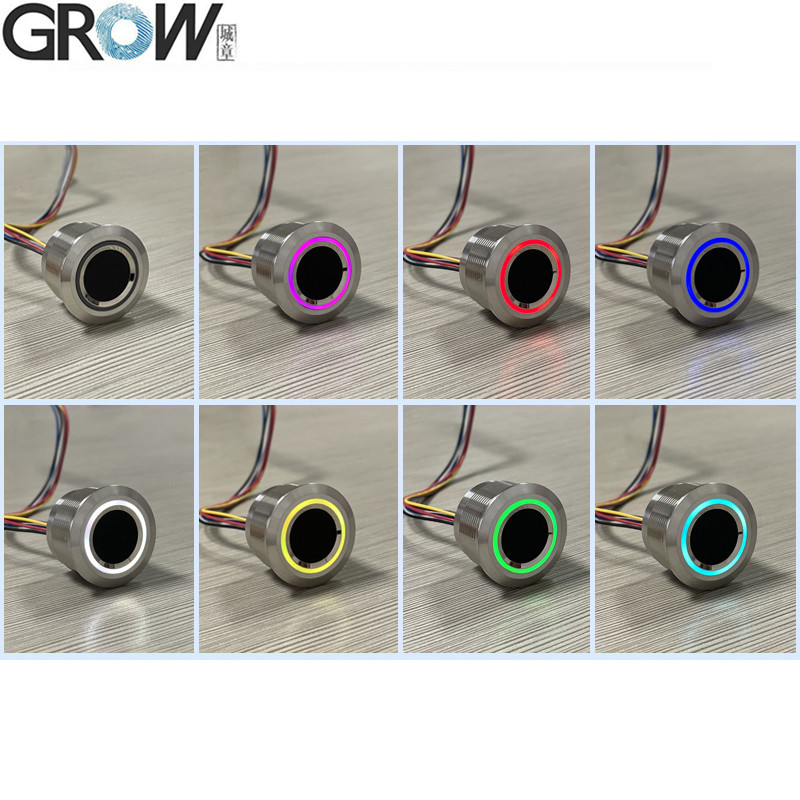

LED RGB:Czujnik odcisków palców R503Pro dodaje 3-kolorowe światło kolorowe i 7-kolorowe światło kolorowe, a interfejs jest dostępny zarówno w opcjach USB, jak i TTL, co ułatwia stosowanie.
Wszechstronność:Czujnik odcisków palców R503Pro jest szeroko stosowany w systemie kontroli dostępu, systemie obecności, uwierzytelnianiu bezpieczeństwa i innych dziedzinach.może osiągnąć szybką i dokładną funkcję identyfikacji odcisków palców w celu poprawy bezpieczeństwa i wygody.
