Opis
1. Zintegrowany układ zbierania obrazu i algorytmów, wszystko w jednym
2. Elastyczność w dostosowywaniu się do warunków palców, niezależnie od tego, czy są to palce suche, mokre, palce z lekkim odciskiem palca, czy stare palce, wszystkie mają wysoki wskaźnik rozpoznawania
3. Główne obszary zastosowań: mogą być osadzone w różnych produktach końcowych, takich jak: kontrola dostępu, obecność, sejf

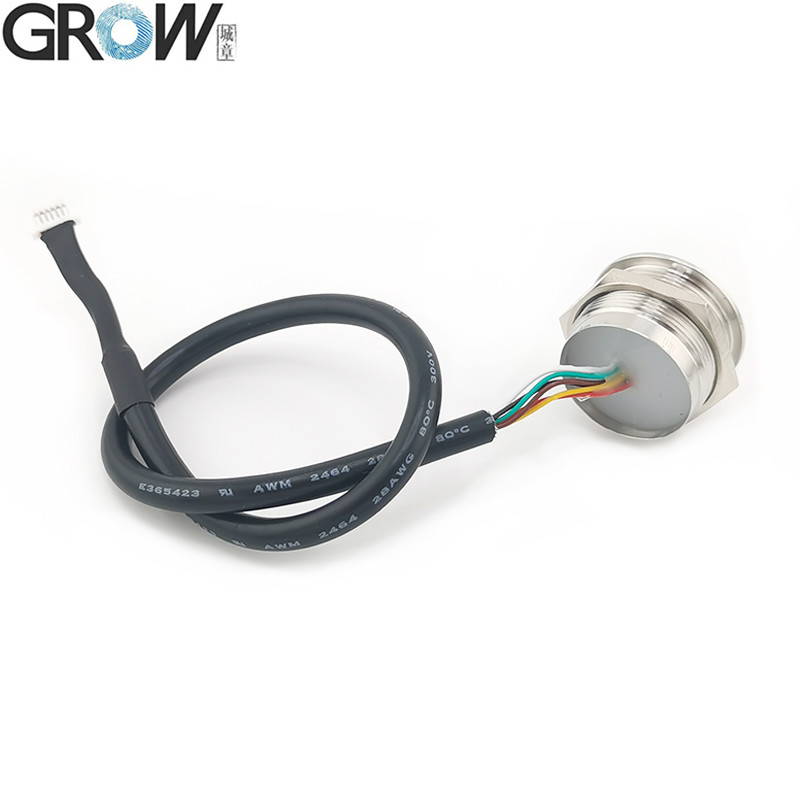

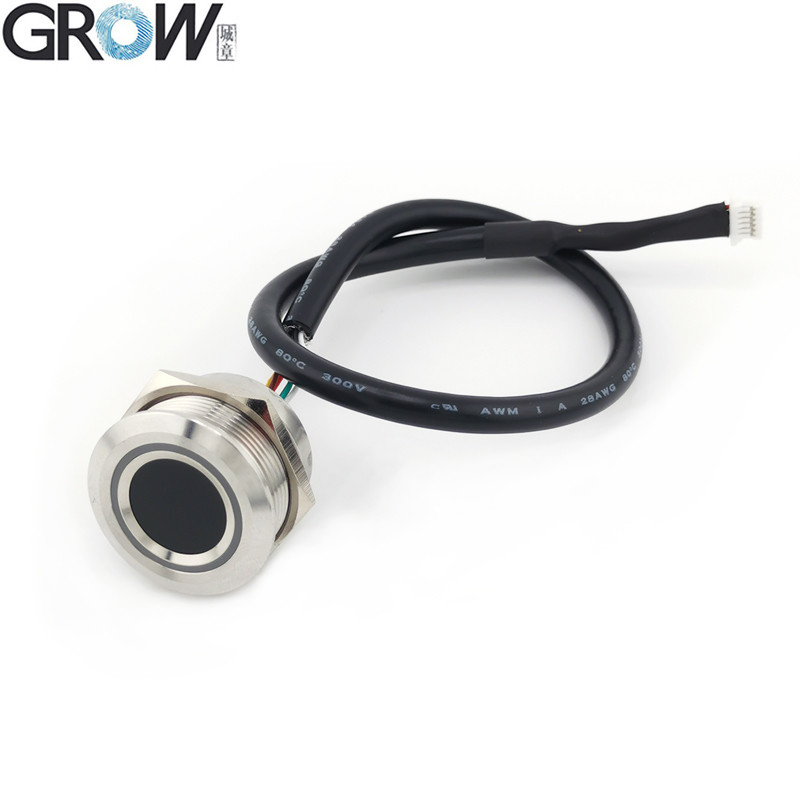

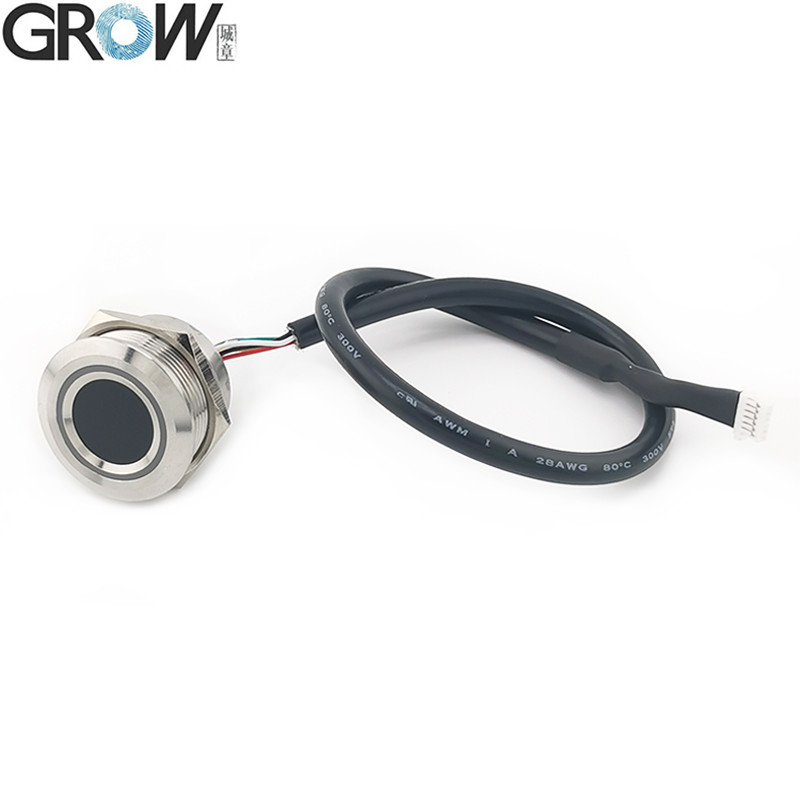

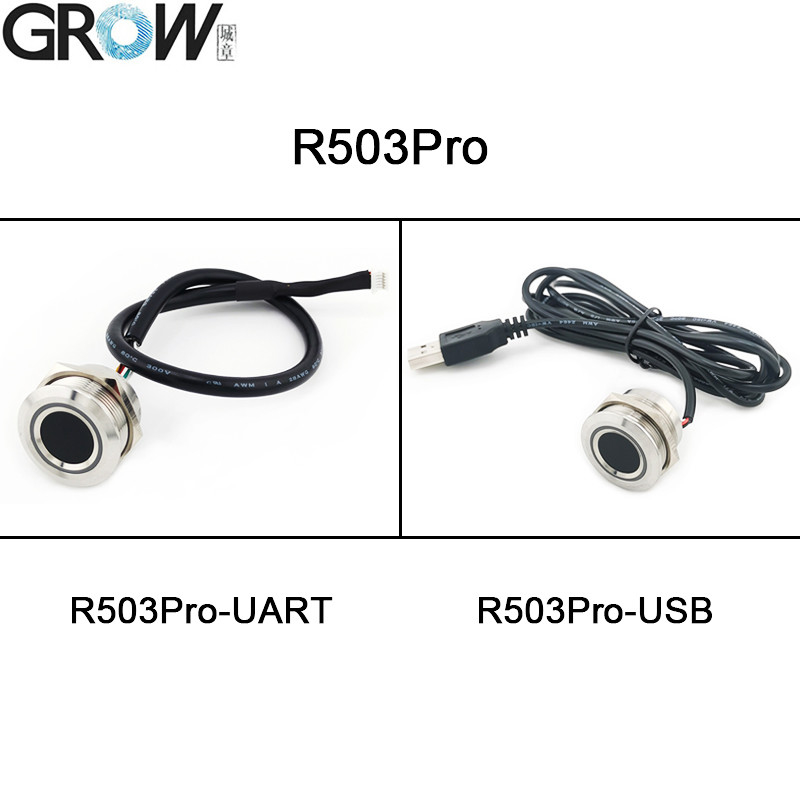

Moduł odcisków palców R503Pro ma typy R503Pro-UART i R503Pro-USB. Ma pojemność 1500.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Zasilanie
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
UART:DC 3.3V
USB: DC 5V
|
DC 3.3V
|
|
Matryca detekcyjna
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
160*160 pikseli
|
|
Pojemność odcisków palców
|
200
|
200
|
200
|
1500
|
150
|
|
Rozmiar
|
M25
|
M25
|
M22
|
M25
|
M25
|
|

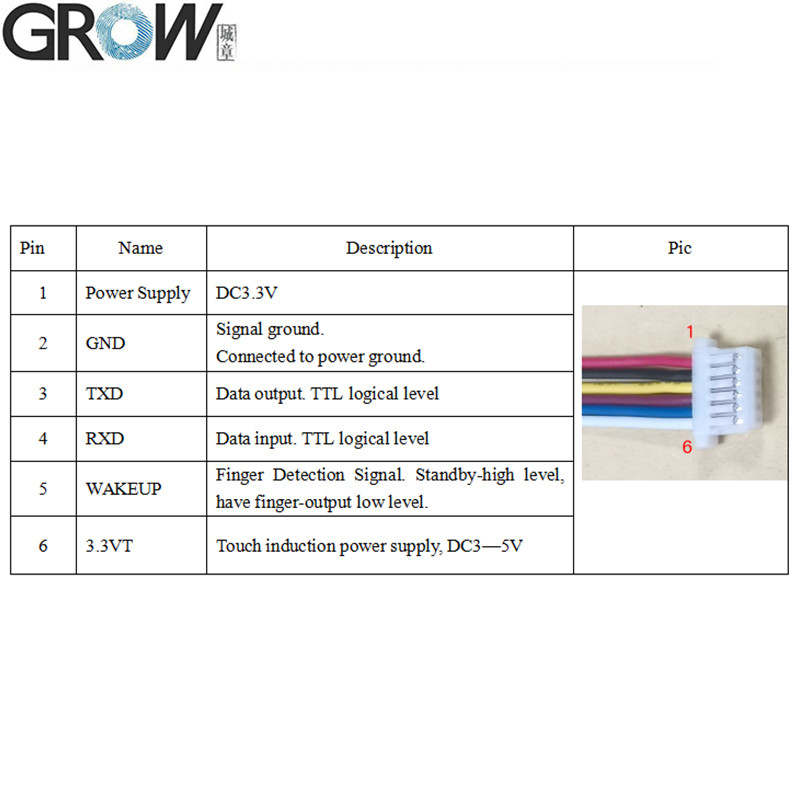

Złącze
|
SH 1.0mm 6pin
|
MX 1.25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
Specyfikacje R503
|
Model
|
R503Pro
|
|
Typ
|
Pojemnościowy moduł odcisków palców
|
|
Interfejs
|
UART(TTL)/USB
|
|
Rozdzielczość
|
508 DPI
|
|
Napięcie
|
R503Pro-UART: DC 3.3V R503Pro-USB: DC 5V
|
|
Pojemność odcisków palców
|
200
|
|
Matryca detekcyjna
|
192*192 pikseli
|
|
Prąd roboczy
|
20mA
|
|
Prąd czuwania
|
Typowe napięcie czuwania dotykowego: 3.3V, Średni prąd: 2uA
|
|
Rozmiar zewnętrzny modułu odcisków palców
|
Średnica 28 (mm)
|
|
Rozmiar wewnętrzny modułu odcisków palców
|
Średnica 25 (mm) (M25)
|
|
Wysokość modułu odcisków palców
|
19 (mm)
|
|
Efektywny obszar zbierania
|
Średnica 15.5 (mm)
|
|
Złącze
|
SH1.0-6Pin
|
|
Kontrola LED
|
TAK
|
|
Kolor LED
|
RGB
|
|
Szybkość skanowania
|
< 0.2 sekundy
|
|
Szybkość weryfikacji
|
< 0.3 sekundy
|
|
Metoda dopasowywania
|
1:1; 1:N
|
|
FRR
|
≤1%
|
|
FAR
|
≤0.001%
|
|
Środowisko pracy
|
-20C ---60C
|
|
Wilgotność pracy
|
10-85%
|
|
Odporność antystatyczna
|
15KV
|
|
Odporność na ścieranie
|
1 milion razy
|
|
Szybkość transmisji (UART):
|
(9600 × N) bps gdzie N = 1 ~ 12 (domyślnie N = 6, tj. 57600bps)
|
Pliki
·Zapewniamy darmowe pliki SDK dla Arduino, Android,.Net, Windows i tak dalej.
·Zapewniamy instrukcję obsługi
Film R503Pro na Youtube: https://youtu.be/E754yIjn80Q
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
Wiele interfejsów komunikacyjnych: Czujnik odcisków palców R503Pro zapewnia zarówno interfejsy komunikacyjne USB, jak i TTL, ułatwiając połączenie i przesyłanie danych z różnymi urządzeniami.
Napięcie zasilania: DC 3.3V dla wersji R503Pro-UART i DC 5V dla wersji R503Pro-USB.
Pojemność odcisków palców: Czujnik odcisków palców R503Pro został ulepszony w stosunku do czujnika odcisków palców R503, z pojemnością 1500 odcisków palców.
Niskie zużycie energii w trybie czuwania: W scenariuszu, w którym wymagane jest niskie zużycie energii w trybie czuwania, host może odciąć główne zasilanie modułu (nie można odciąć zasilania dotykowego). Gdy moduł wykryje palec, wygeneruje sygnał na sygnale IRQ, a następnie host może włączyć moduł, aby wykonać proces identyfikacji odcisków palców.

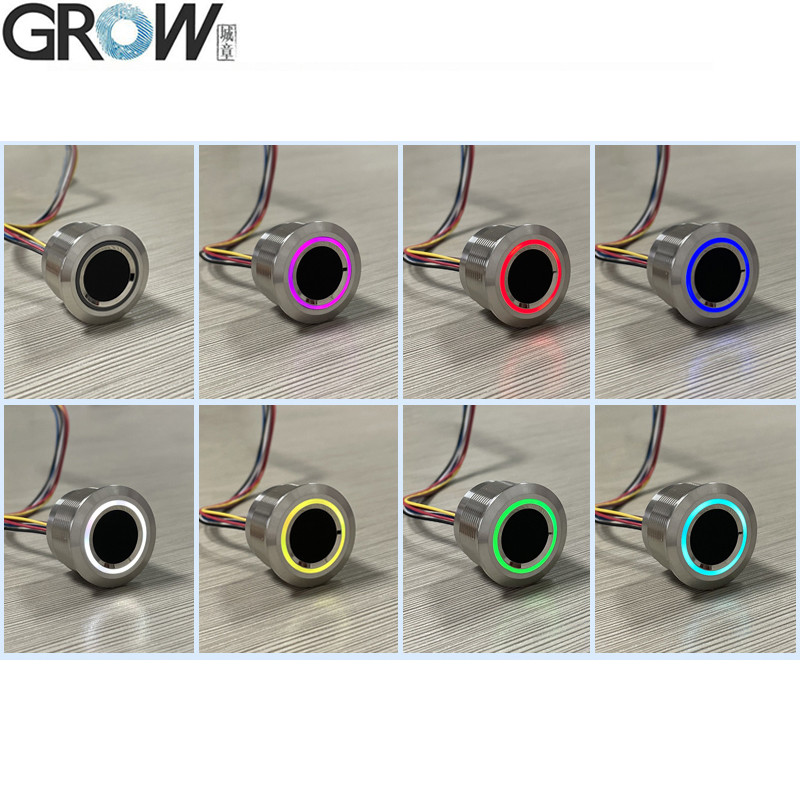

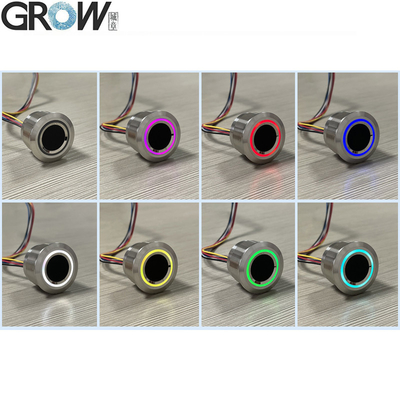

LED RGB: Czujnik odcisków palców R503Pro dodaje 3-kolorowe światło cykliczne i 7-kolorowe światło cykliczne, a interfejs jest dostępny zarówno w opcjach USB, jak i TTL, co jeszcze bardziej ułatwia jego zastosowanie.
Wszechstronność:Czujnik odcisków palców R503Pro jest szeroko stosowany w systemach kontroli dostępu, systemach obecności, uwierzytelnianiu bezpieczeństwa i innych dziedzinach. Używając go w połączeniu z innymi urządzeniami, może osiągnąć szybką i dokładną funkcję identyfikacji odcisków palców w celu poprawy bezpieczeństwa i wygody.
