Opis
1Zintegrowane zbieranie obrazów i algorytm razem, ALL-IN-ONE
2. elastyczność dostosowania się do warunków było palce, czy to suche palce, mokre palce, lekki tekstury odciski palców palce i stare palce, wszystkie mają wysoki wskaźnik rozpoznawania
3Główne obszary zastosowania: można wbudować w różne produkty końcowe, takie jak: kontrola dostępu, obecność, sejf

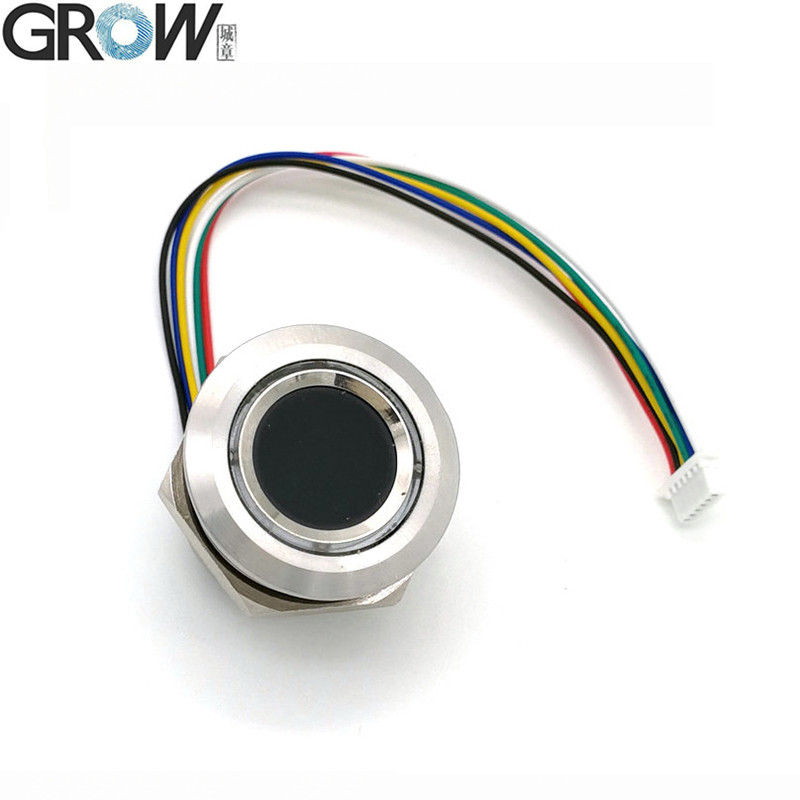

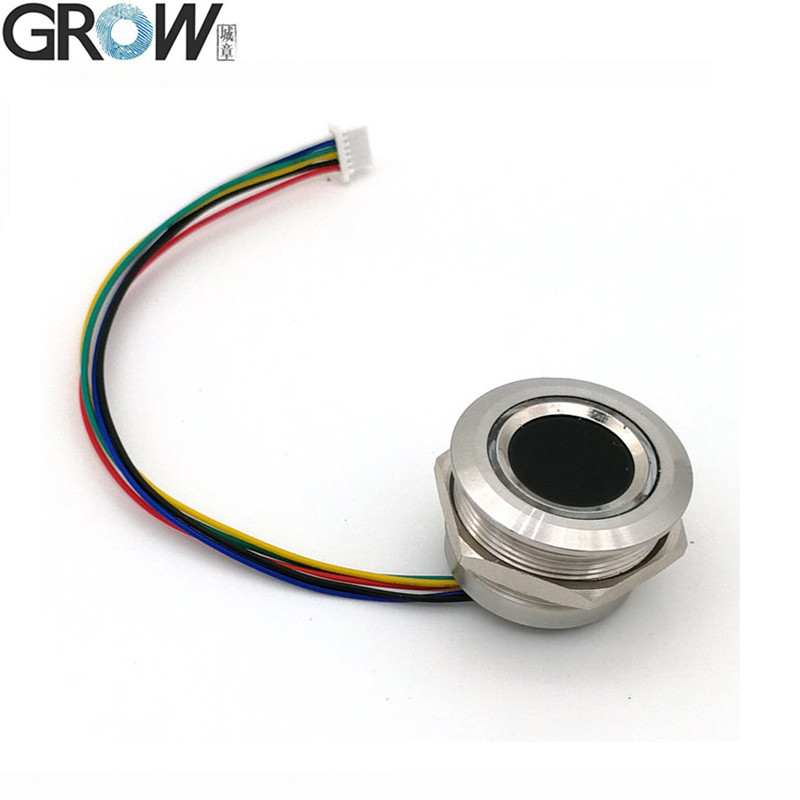

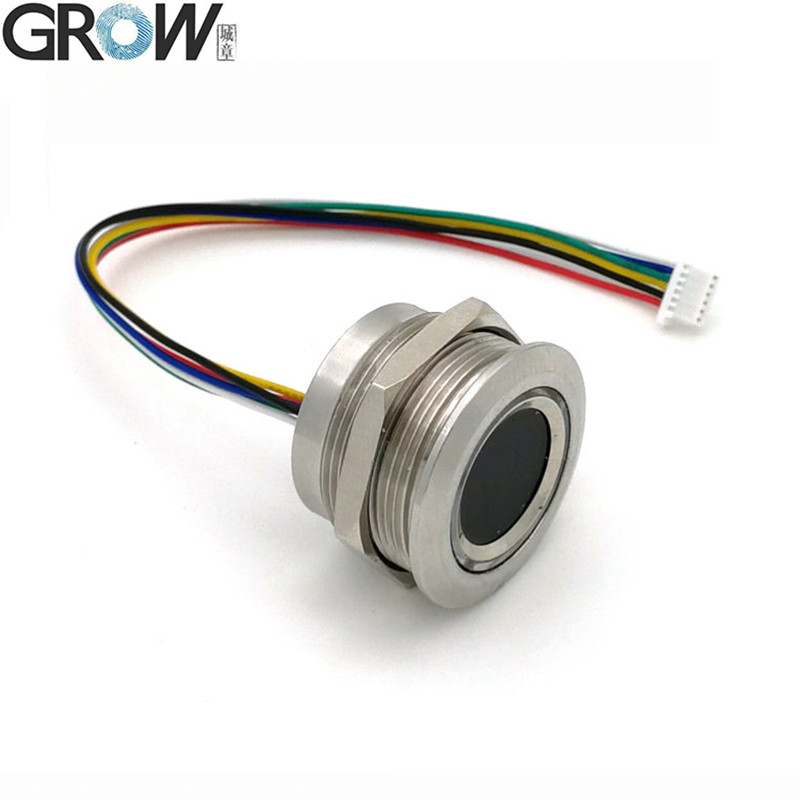

Moduł odcisków palców R503 z światłem wskazującym pierścienie RGB, LED można sterować za pomocą polecenia.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Zasilanie
|
Prąd stały 3,3 V
|
5 V prądu stałego
|
Prąd stały 3,3 V
|
UART:
Prąd stały 3,3 V
USB: DC 5V
|
Prąd stały 3,3 V
|
|
Zestaw czujników
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
160*160 pikseli
|
|
Pojemność odcisków palców
|
200
|
200
|
200
|
1500
|
150
|
|
Wielkość
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Złącze
|
SH 1,0 mm 6pin
|
MX 1,25 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
R503 Specyfikacje
|
Model
|
R503
|
|
Rodzaj
|
Pojemnościowy moduł odcisków palców
|
|
Interfejs
|
UART ((TTL)
|
|
Rozstrzygnięcie
|
508 dpi
|
|
napięcie
|
Prąd stały 3,3 V
|
|
Pojemność odcisków palców
|
200
|
|
Zestaw czujników
|
192*192 pikseli
|
|
Prąd roboczy
|
20 mA
|
|
Prąd w stanie gotowości
|
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA
|
|

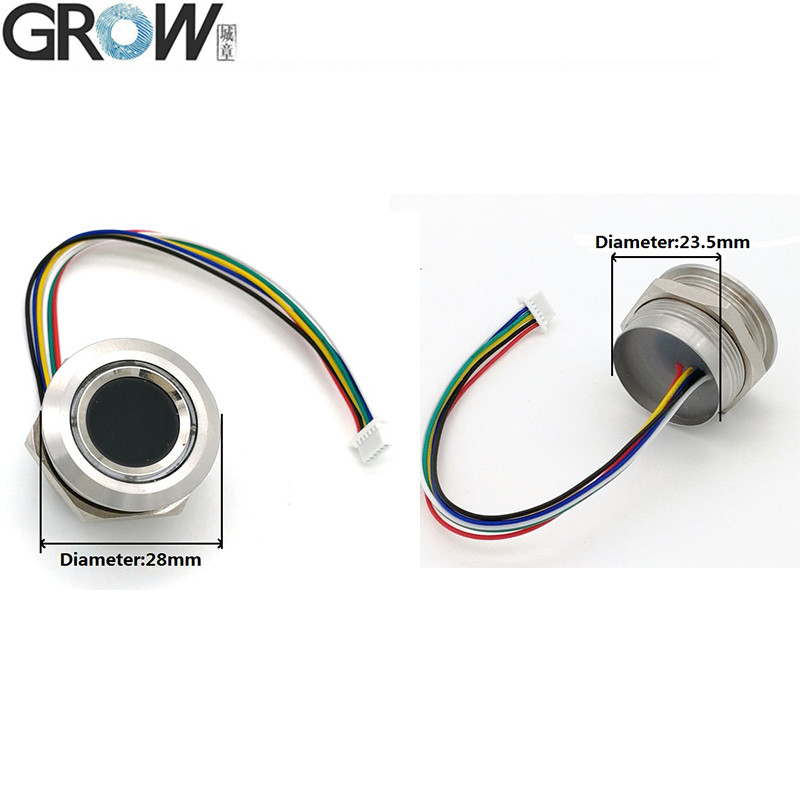

Wyjściowy rozmiar modułu odcisków palców
|
Średnica 28 (mm)
|
|
Wnętrze modułu odcisku palca
|
Średnica 25 (mm) (M25)
|
|
Wysokość modułu odcisków palców
|
19 mm
|
|
Efektywny obszar zbierania
|
Średnica 15,5 (mm)
|
|

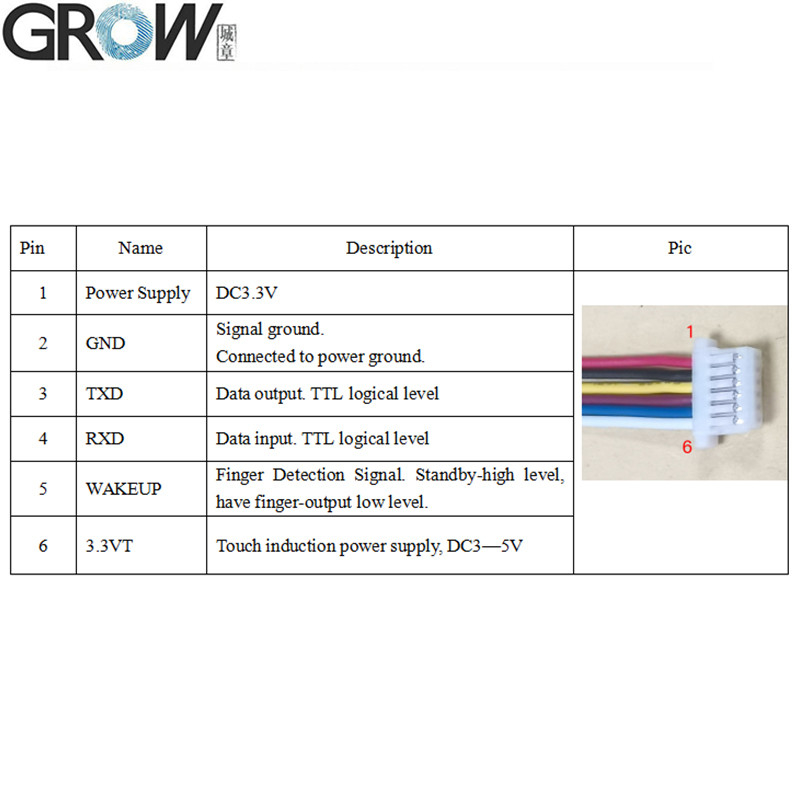

Złącze
|
SH1.0-6Pin
|
|

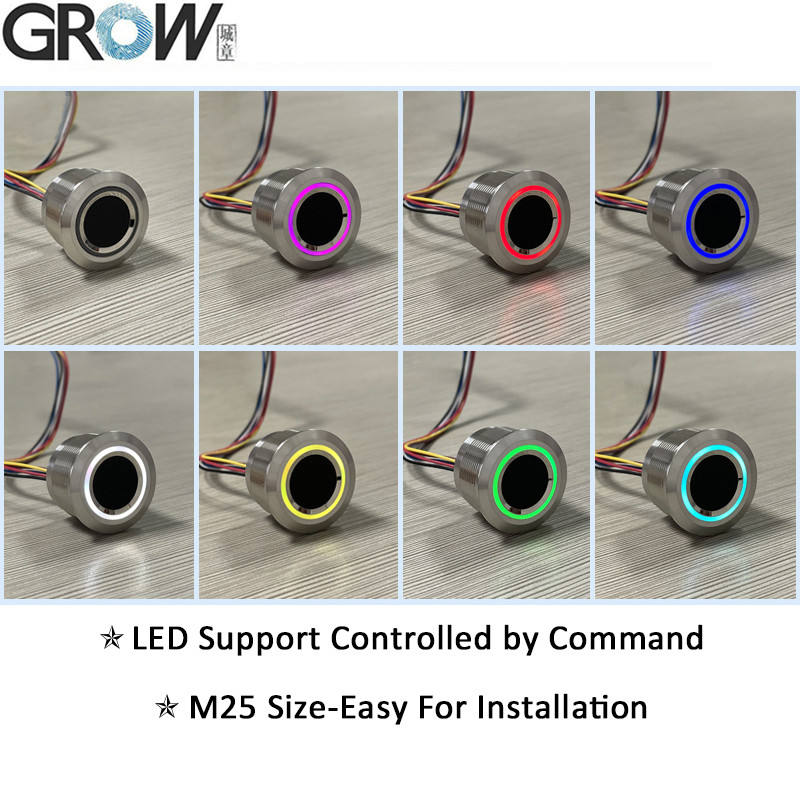

Kontrolowanie LED
|
Tak, tak.
|
|
Kolor LED
|
RGB
|
|
Prędkość skanowania
|
< 0,2 sekundy
|
|
Prędkość weryfikacji
|
< 0,3 sekundy
|
|
Metody dopasowywania
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
ZDALSZA
|
≤ 0,001%
|
|
Środowisko pracy
|
-20C --- 60C
|
|
Wilgotność pracy
|
10-85%
|
|
Pojemność antystatyczna
|
15 KV
|
|
Intensywność odporności na ścieranie
|
1 milion razy
|
|
Prędkość przesyłania danych w komunikacji (UART):
|
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps)
|
Akta
·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi
Wskazówkę użytkownika R503 można pobrać z tego linku:
Ponadto, w odniesieniu do wszystkich producentów unijnych, które nie są objęte zakresem objętym niniejszym rozporządzeniem, Komisja uznaje, że nie ma zastosowania.
R503 Wideo wyświetlanie działania programu testowego na Youtube:https://youtu.be/eD2xtwCWOmQ
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
Wyższa biometria:Moduł odcisków palców R503 wykorzystuje zaawansowaną technologię identyfikacji odcisków, która zbiera dane odcisków palców za pośrednictwem mikrokondensatora.grzbiety i doliny palca wytwarzają różne maleńkie pojemności pomiędzy naskórkiem a żetonem, a chip mierzy te zmiany w celu uzyskania informacji o odciskach palców, umożliwiając szybkie odblokowanie i poprawę doświadczenia użytkownika.
Dokładność:Dzięki rozdzielczości obrazu do 508 dpi i 192*192 pikseli obrazu moduł odcisków palców R503 może rejestrować subtelne cechy odcisków palców, zapewniając w ten sposób dokładność identyfikacji.Wskaźnik fałszywego rozpoznawania jest bardzo niski i niemal nieistotny., zapobiegając nieautoryzowanemu dostępowi.
Trwałość i stabilność:Moduł odcisków palców R503 może normalnie pracować w stosunkowo trudnych warunkach, w tym w ekstremalnych warunkach pogodowych, takich jak ekstremalny chłód i upał.,i w zakresie wilgotności względnej od 10% do 85% RH (bez kondensacji). Jednocześnie żywotność modułu odcisku palca R503 może osiągnąć ponad milion dotyków,zapewnienie stabilności i niezawodności w różnych środowiskachUżytkownicy mogą go używać przez długi czas bez obaw o pogorszenie wydajności lub uszkodzenie.
Połączenie między urządzeniami:Moduł odcisków palców R503 obsługuje wiele systemów operacyjnych, takich jak Arduino, Android, Windows, Linux itp., I może łatwo dostosować się do większości urządzeń na rynku.
Ochrona danych dotyczących odcisków palców:Ponieważ moduł odcisków palców R503 został zaprojektowany do zbierania poufnych informacji, bezpieczeństwo ma najwyższe znaczenie.Ustawienie pięciopoziomowego poziomu bezpieczeństwa i technologia ochrony danych mogą zapobiegać kradzieży lub rekonstrukcji obrazów odcisków palców.
Niskie zużycie energii:Niskie zasilanie, cały obwód jest zwykle wyłączony, a funkcja palca wykrywającego modułu jest używana do zasilania całej maszyny.
