Opis
1Zintegrowane zbieranie obrazów i algorytm razem, ALL-IN-ONE
2. elastyczność dostosowania się do warunków było palce, czy to suche palce, mokre palce, lekki tekstury odciski palców palce i stare palce, wszystkie mają wysoki wskaźnik rozpoznawania
3Główne obszary zastosowania: można wbudować w różne produkty końcowe, takie jak: kontrola dostępu, obecność, sejf
R503-M22 jest taki sam jak R503, tylko rozmiar jest inny.
R503-M22 może również pracować z płytą sterującą KS200,K202,K215,KL216,K219-A,K220,K236-A,KS220.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Zasilanie
|
Prąd stały 3,3 V
|
5 V prądu stałego
|
Prąd stały 3,3 V
|
UART:Prąd stały 3,3 V
USB: DC 5V
|
Prąd stały 3,3 V
|
|
Zestaw czujników
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
192*192 pikseli
|
160*160 pikseli
|
|
Pojemność odcisków palców
|
200
|
200
|
200
|
1500
|
150
|
|
Wielkość
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Złącze
|
SH 1,0 mm 6pin
|
MX 1,25 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|
SH 1,0 mm 6pin
|

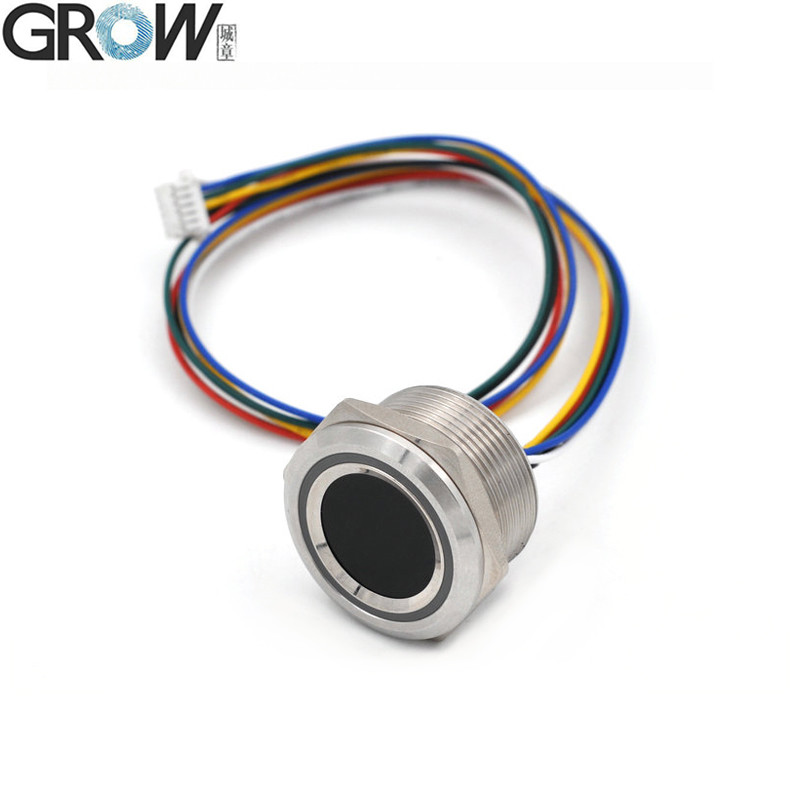

R503-M22 Specyfikacje
|
Model
|
R503-M22
|
|
Rodzaj
|
Pojemnościowy moduł odcisków palców
|
|
Interfejs
|
UART ((TTL)
|
|
Rozstrzygnięcie
|
508 dpi
|
|
napięcie
|
Prąd stały 3,3 V
|
|
Pojemność odcisków palców
|
200
|
|
Zestaw czujników
|
192*192 pikseli
|
|
Prąd roboczy
|
20 mA
|
|
Prąd w stanie gotowości
|
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA
|
|

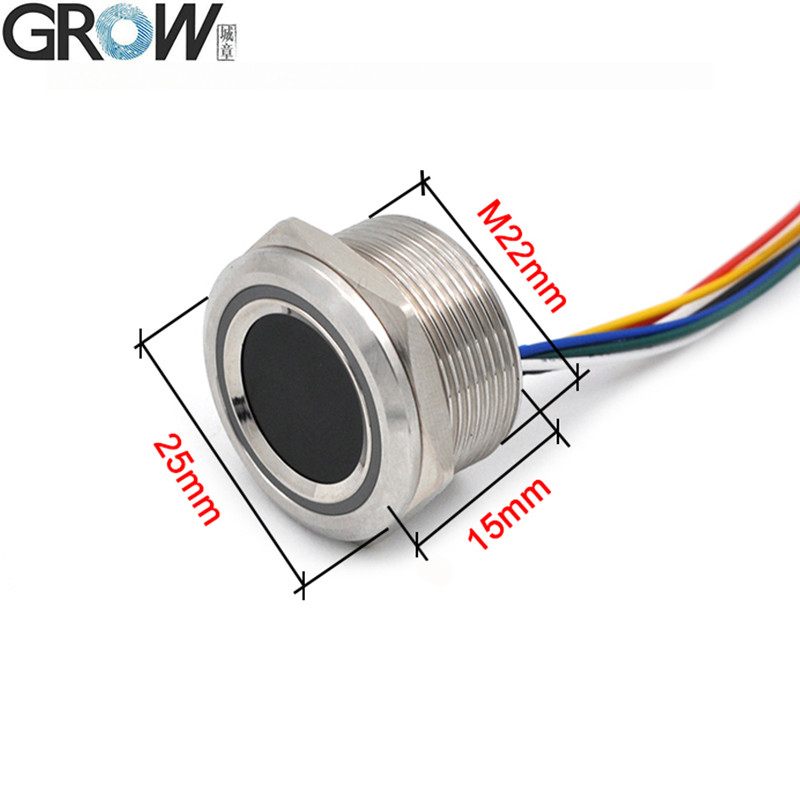

Wyjściowy rozmiar modułu odcisków palców
|
Średnica 25 mm
|
|
Wnętrze modułu odcisku palca
|
Średnica 22 (mm) ((M22)
|
|
Wysokość modułu odcisków palców
|
15 mm
|
|
Efektywny obszar zbierania
|
Średnica 15,5 (mm)
|
|

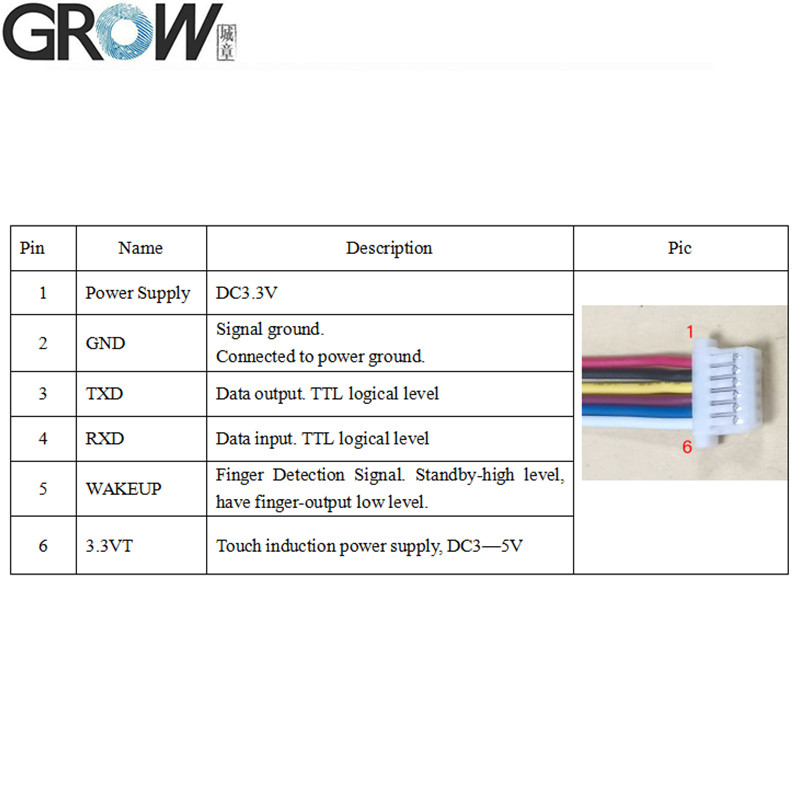

Złącze
|
SH1.0-6Pin
|
|
Kontrolowanie LED
|
Tak, tak.
|
|
Kolor LED
|
RGB
|
|
Prędkość skanowania
|
< 0,2 sekundy
|
|
Prędkość weryfikacji
|
< 0,3 sekundy
|
|
Metody dopasowywania
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
ZDALSZA
|
≤ 0,001%
|
|
Środowisko pracy
|
-20C --- 60C
|
|
Wilgotność pracy
|
10-85%
|
|
Pojemność antystatyczna
|
15 KV
|
|
Intensywność odporności na ścieranie
|
1 milion razy
|
|
Prędkość przesyłania danych w komunikacji (UART):
|
(9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600 bps)
|
Akta
·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi
Wskazówkę użytkownika R503 R503-M22 można pobrać z tego linku:
Ponadto, w odniesieniu do wszystkich producentów unijnych, które nie są objęte zakresem objętym niniejszym rozporządzeniem, Komisja uznaje, że nie ma zastosowania.
R503 Wideo wyświetlanie działania programu testowego na Youtube:https://youtu.be/eD2xtwCWOmQ
Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
Wysoka rozdzielczość i szybkie rozpoznawanie:Moduł odcisków palców R503-M22 wykorzystuje czujnik 192*192 pikseli o rozdzielczości obrazu 508 dpi, aby uchwycić więcej szczegółów odcisków palców.szybki i wydajny.
Duża pojemność magazynowania:R503-M22 ma pojemność przechowywania 200 sztuk, która może zaspokoić potrzeby większości scenariuszy zastosowań, takich jak system kontroli dostępu odcisków palców, system obecności czasu odcisków palców itp.
Wiele metod dopasowywania i wyszukiwania:Moduł odcisków palców R503-M22 obsługuje dopasowanie zarówno w trybie porównania (1:1) jak i w trybie wyszukiwania (1:N), umożliwiając szybką i dokładną identyfikację odcisków palców w szerokim zakresie scenariuszy zastosowań.
Wodoszczelność i trwałość:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosZapewnia to wysoką trwałość i stabilność modułu w długotrwałym użytkowaniu.

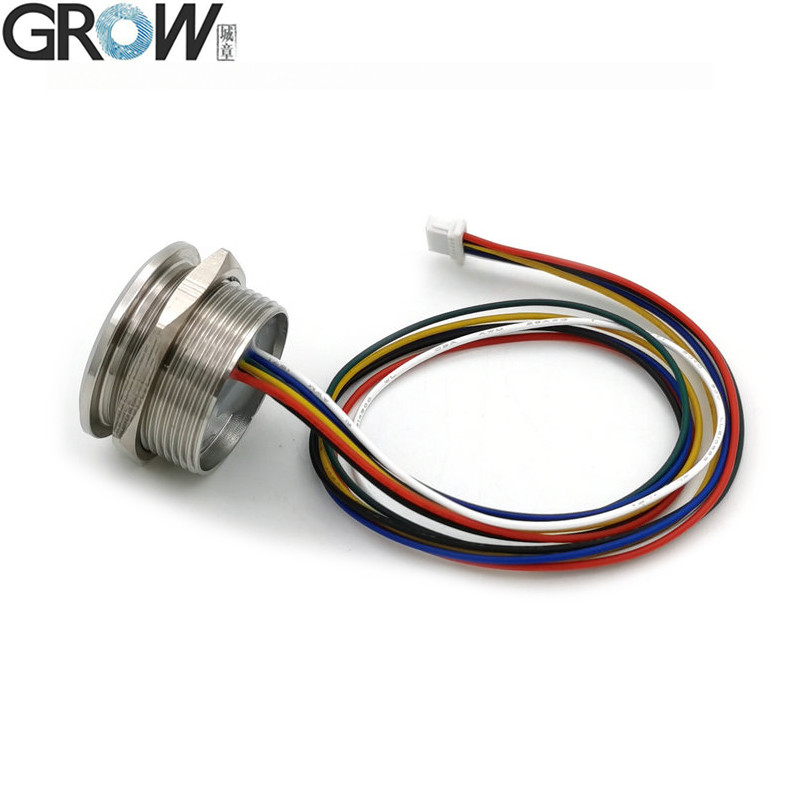

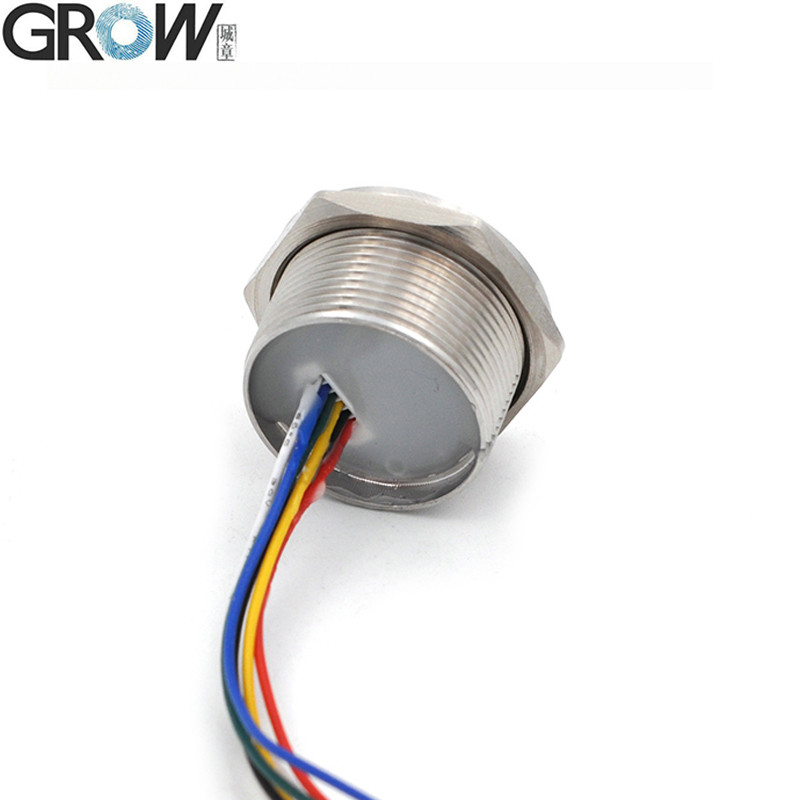

Łatwość instalacji:Moduł odcisków palców R503-M22 przyjmuje okrągłą konstrukcję nici o średnicy M22 i umiarkowaną odległość drutu między interfejsami o długości drutu 20 cm, co ułatwia użytkownikom instalację i podłączenie.W dodatku, dzięki kompaktowemu rozmiarowi modułu łatwo wbudować go w różne urządzenia.
Elastyczna możliwość rozszerzenia:Moduł odcisków palców R503-M22 obsługuje różnorodne protokoły i interfejsy komunikacyjne, takie jak RS232 (poziom logiki TTL, 3.3V) itp.który jest wygodny dla użytkowników do prowadzenia wtórnego rozwoju i rozbudowyDodatkowo, wbudowany w niego chip algorytmu sprawia, że moduł jest bardziej wydajny i stabilny w przetwarzaniu danych odcisków palców.

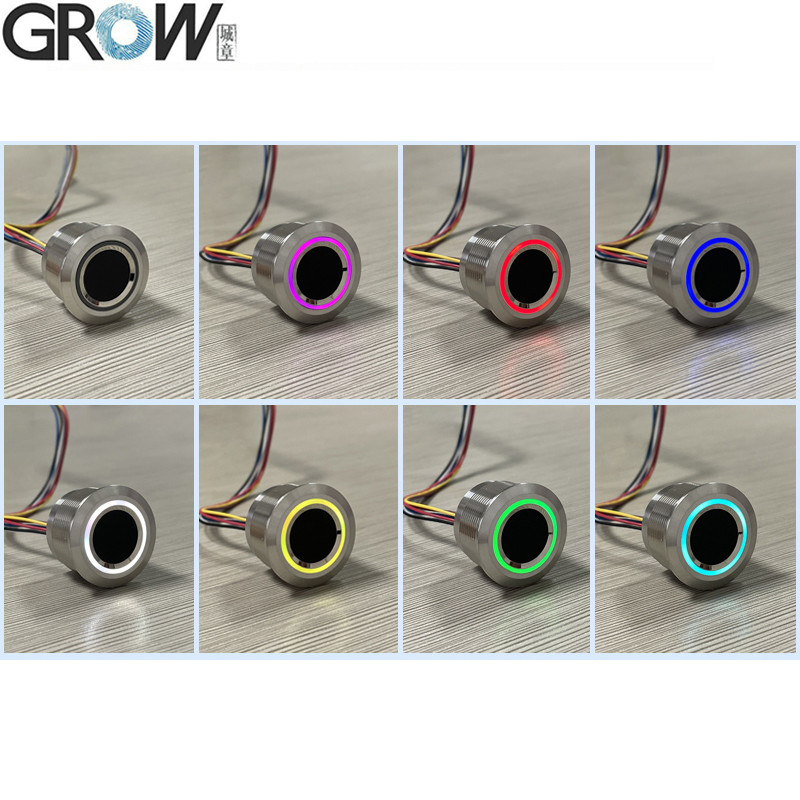

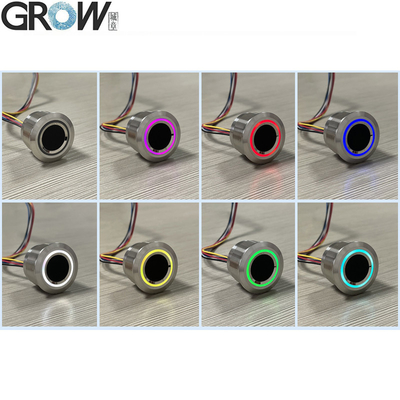

LED RGB:Moduł odcisków palców R503-M22 jest wyposażony w kolorowy pierścień świetlny, który można regulować do różnych kolorów pierścienia świetlnego zgodnie z poleceniami,dokonywanie bardziej zwięzłego i jasnego wykorzystania modułu
Wysoki poziom bezpieczeństwa:Moduł odcisków palców R503-M22 przyjmuje zaawansowany algorytm rozpoznawania odcisków palców z pięcioma poziomami bezpieczeństwa (od niskiego do wysokiego: 1, 2, 3, 4, 5), niezwykle niskim wskaźnikiem fałszywego dopuszczania (FAR) (<0.001%) oraz wskaźnik fałszywego odrzucenia (FRR) (< 10,0%), co gwarantuje dokładność i bezpieczeństwo modułu w procesie rozpoznawania.
Konstrukcja stabilnego zasilania:Wykorzystuje prąd prądu stałego +3,3 V, moduł ma stabilną konstrukcję zasilania, która utrzymuje stabilną wydajność w różnych środowiskach.który pomaga zmniejszyć zużycie energii i wytwarzanie ciepła urządzenia.
