GROW K220+R503 DC10-24V Dwa wyjścia rely z panelem sterowania dostępem do administratora / użytkownika

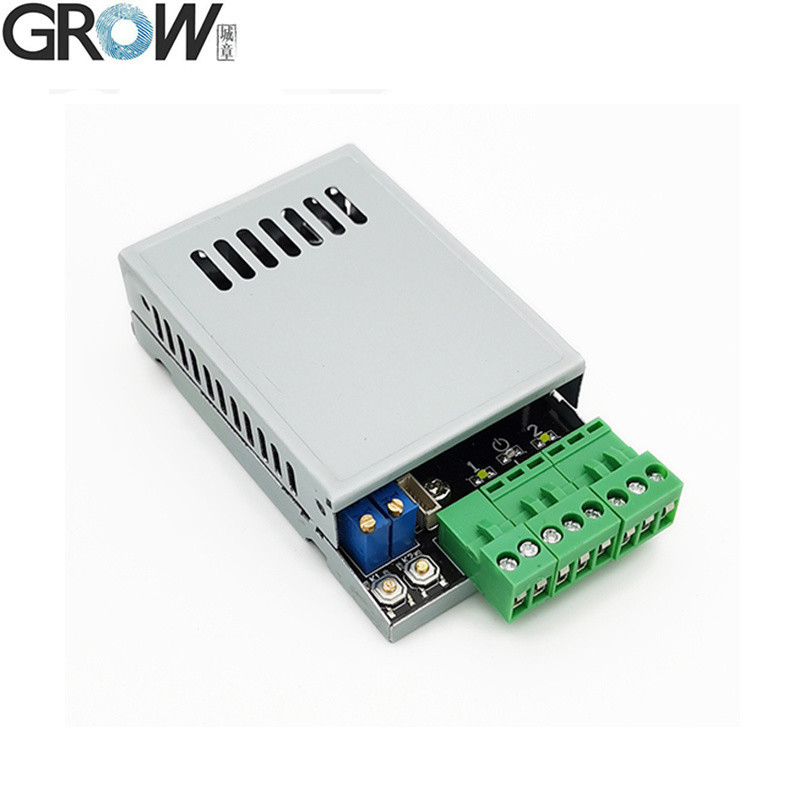

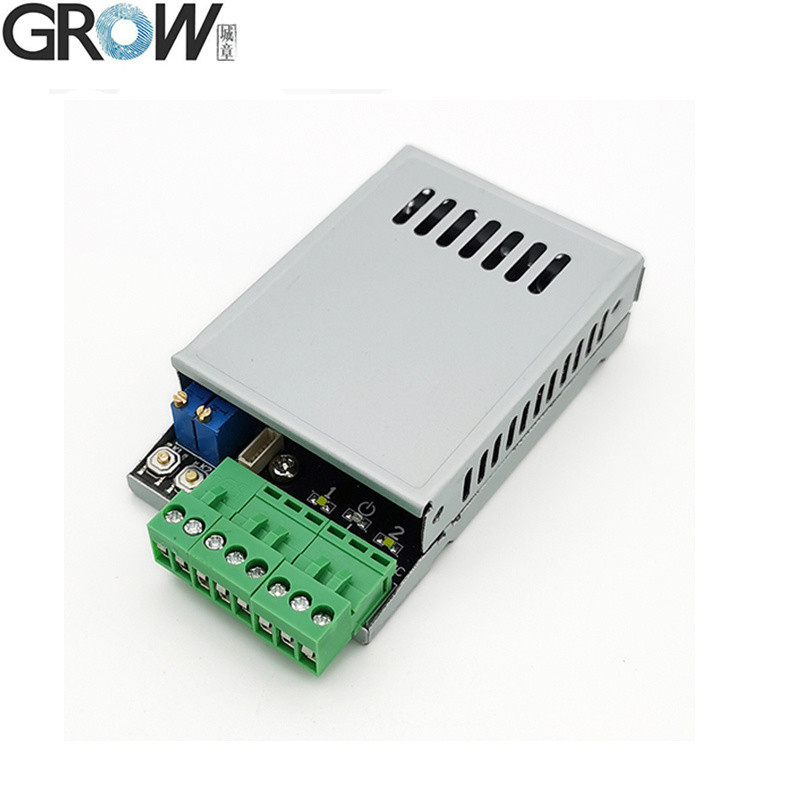

GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Orzecznictwo:	CE

Minimalne zamówienie:	1
Szczegóły pakowania:	Karton
Czas dostawy:	Czas realizacji zamówienia w sezonie szczytowym: w ciągu 15 dni roboczych Czas realizacji zamówienia
Zasady płatności:	T/T, PayPal
Możliwość Supply:	5000

Najlepsza cena Skontaktuj się teraz

Szczegóły informacji

Model nr.:	K220+R503	Ekran:	jako zdjęcie
Interfejs komunikacyjny:	R232	Pojemność odcisków palców:	200
Zasilanie:	Prąd stały 10 V-24 V	Prąd czuwania:	<10mA
Produkcja:	Przekaźnik (maks. prąd: 10A)	Pakiet transportowy:	standardowe opakowanie kartonowe eksportowe
Specyfikacja:	Zasilanie: DC 10V--24V	Znak towarowy:	ROSNĄĆ
Pochodzenie:	Chiny	Kod Hs:	8471609000
Możliwość Supply:	5000	Usługa głosowa:	Bez usługi głosowej
Zegarek:	Bez zegara	Kolor:	jako zdjęcie
Próbki:	23,9 USD/sztuka 1 sztuka (minimalne zamówienie) \|	Dostosowanie:	Dostępne.
Koszty wysyłki:	o kosztach wysyłki i szacowanym czasie dostawy.	metoda płatności:	Płatność początkowa Płatność całkowita
waluta:	USD	Zwroty i zwroty:	O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.

opis produktu

Parametry techniczne

·Zasilanie: DC10V--24V
·Wyjście: Przekaźnik (Max. prąd: 10A)
·Prąd w trybie czuwania: <10mA
·Pojemność odcisków palców: 200 sztuk
·Prąd czuwania: 6mA (DC12V)
·Czas działania przekaźnika: 0,5s-60s lub ponad 60s - W trybie normalnie otwartym - naciśnij palec - przekaźnik otwarty, naciśnij ponownie - przekaźnik zamknięty.

Instrukcja obsługi

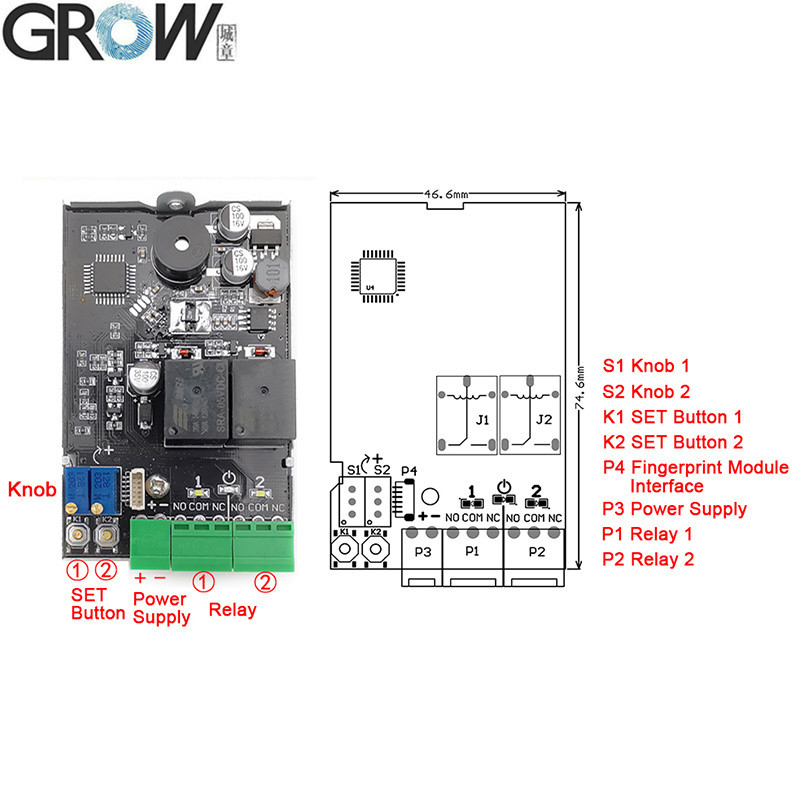

1. Przycisk SET (K1-K2)
1.1 Rejestracja odcisku palca administratora: Krótko naciśnij przycisk SET, system przechodzi w tryb rejestracji administratora, a niebieska dioda miga szybko, umieść ten sam palec wielokrotnie w obszarze zbierania odcisków palców, aż usłyszysz muzykę, co oznacza pomyślną rejestrację odcisku palca. Odcisk palca można rejestrować w sposób ciągły. Jeśli nie ma potrzeby dodawania odcisku palca, odczekaj kilka sekund, aby wyjść.

1.2 Usuwanie odcisku palca:
1.2.1 Usuwanie pojedynczych odcisków palców z pozycji przekaźnika: Długo naciśnij odpowiedni przycisk SET, niebieska dioda miga szybko, usłyszysz długi sygnał dźwiękowy "Di", zwolnij palec, dioda przekaźnika się zaświeci i usłyszysz muzykę, co oznacza, że odcisk palca administratora i użytkownika w tej lokalizacji został usunięty;
1.2.2 Usuwanie wszystkich odcisków palców z pozycji przekaźnika (przywracanie ustawień fabrycznych): Długo naciśnij dowolny przycisk SET, aby usłyszeć długi sygnał dźwiękowy "Di" dwa razy, zwolnij palec, wszystkie diody się zaświecą, co oznacza pomyślną operację inicjalizacji, przywrócono ustawienia fabryczne.

2. Rejestracja odcisku palca użytkownika: Naciśnij odcisk palca administratora na około 10 sekund, aż usłyszysz muzykę i niebieska dioda zacznie szybko migać, co oznacza, że można dodać odcisk palca użytkownika. Umieść ten sam palec użytkownika wielokrotnie w obszarze zbierania odcisków palców, aż usłyszysz muzykę, co oznacza pomyślną rejestrację odcisku palca. Odcisk palca można rejestrować w sposób ciągły. Jeśli nie ma potrzeby dodawania odcisku palca, odczekaj kilka sekund, aby wyjść. (Uwaga: Lokalizacja przechowywania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora; Jeśli odcisk palca administratora jest przechowywany jednocześnie w nr 1 i nr 2, odcisk palca użytkownika zostanie domyślnie zapisany w nr 1.)

3. Usuwanie odcisku palca użytkownika: Naciśnij odcisk palca administratora na około 20 sekund, aż usłyszysz "Di-" i muzykę, co oznacza, że odciski palców użytkownika w tej lokalizacji zostały usunięte. (Uwaga: Lokalizacja usuwania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora. Jeśli odcisk palca administratora jest przechowywany jednocześnie w nr 1 i nr 2, odciski palców użytkownika w nr 1 zostaną domyślnie usunięte.)

4. Ustawianie czasu działania przekaźnika: Obróć S1 lub S2, aby ustawić czas zamknięcia przekaźnika od 0,5 do 60 sekund. Po przekroczeniu 60 sekund, będzie w stanie normalnie otwartym normalnie zamkniętym, przekaźnik uruchamia się po przejściu odcisku palca, a następnie przekaźnik zwalnia po ponownym przejściu odcisku palca, przekaźnik uruchamia się i zwalnia cyklicznie. Przekaźnik jest wyjściem stykowym, sygnałem przełączającym, bez wyjścia napięcia.

5. Użycie: Naciśnij palec, przekaźnik zamyka się po przejściu odcisku palca, a czas zamknięcia jest określony przez S1 lub S2.

Uwaga:
1. Wszystkie diody są wyłączone w stanie czuwania, a światła są włączone w stanie roboczym;
2. Jeśli chcesz wyłączyć diodę modułu w trybie normalnie otwartym, długo naciśnij dowolny przycisk SET, aby usłyszeć długi sygnał dźwiękowy "Di" trzy razy. Powtórz tę czynność, aby włączyć.

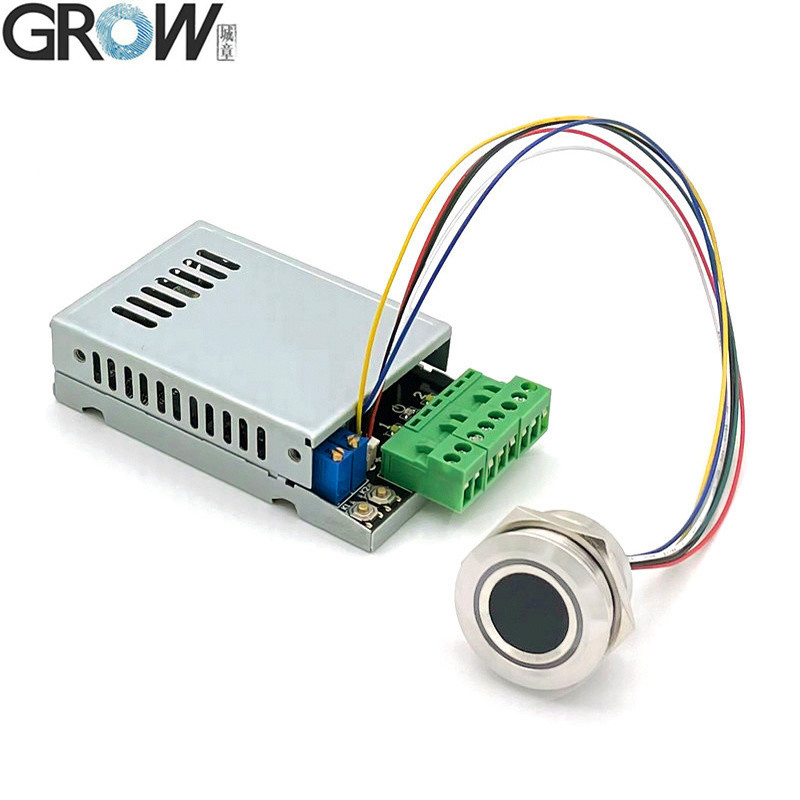

K220 może być używany razem z modułami odcisków palców R502-A, R502-AW, R502-F, R503

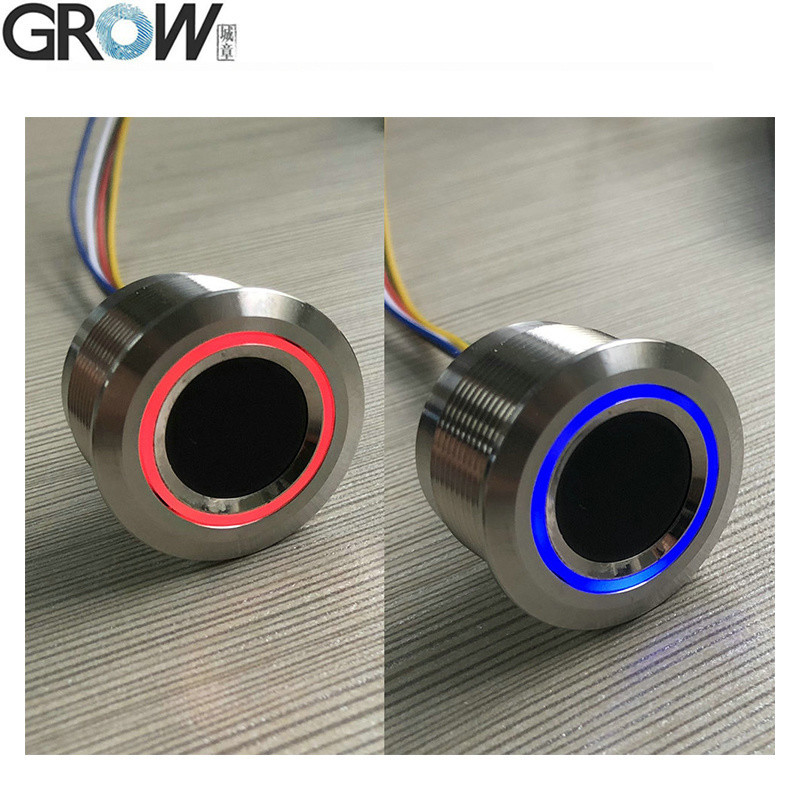

Specyfikacje R503

Model	R503
Typ	Pojemnościowy moduł odcisków palców
Interfejs	UART (TTL)
Rozdzielczość	508 DPI
Napięcie	DC 3.3V
Pojemność odcisków palców	200
Matryca czujnika	192*192 pikseli
Prąd roboczy	20mA
Prąd czuwania	Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2uA

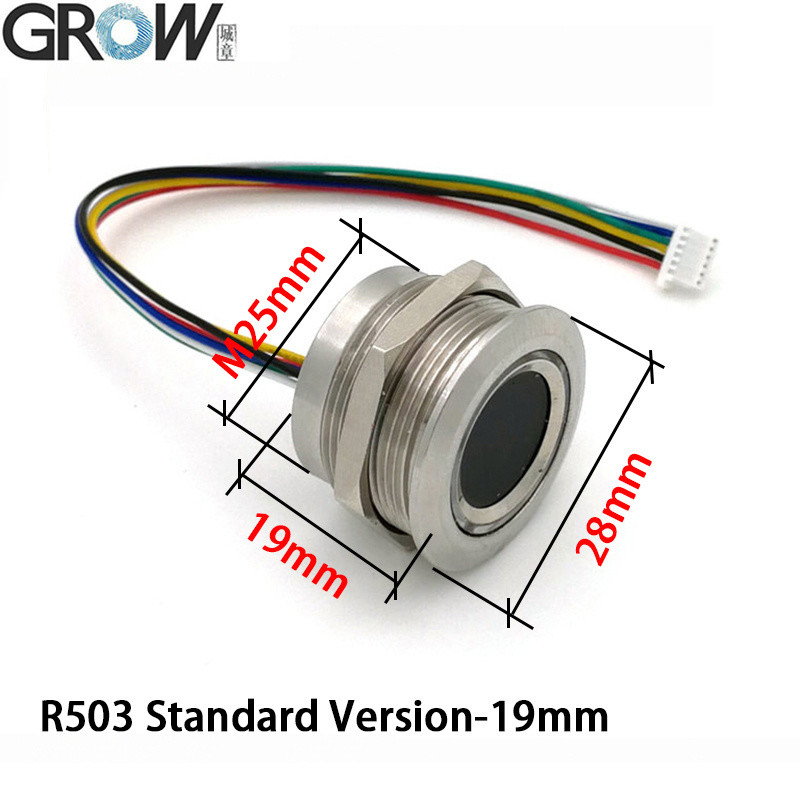

Zewnętrzny rozmiar modułu odcisków palców	Średnica 28 (mm)
Wewnętrzny rozmiar modułu odcisków palców	Średnica 23,5 (mm)
Wysokość modułu odcisków palców	19 (mm)
Efektywny obszar zbierania	Średnica 15,5 (mm)
Złącze	SH1.0-6Pin
Sterowanie LED	TAK
Kolor LED	Niebieski i czerwony
Szybkość skanowania	< 0,2 sekundy
Szybkość weryfikacji	< 0,3 sekundy
Metoda dopasowywania	1:1; 1:N
FRR	≤1%
FAR	≤0,001%
Środowisko pracy	-20C ---60C
Wilgotność pracy	10-85%
Odporność na ładunki elektrostatyczne	15KV
Odporność na ścieranie	1 milion razy
Szybkość transmisji (UART):	(9600 × N) bps gdzie N = 1 ~ 12 (domyślnie N = 6, tj. 57600bps)

Pliki

·Dostarczamy darmowe pliki SDK referencyjne dla Arduino, Android,.Net, Windows i tak dalej.
·Dostarczamy instrukcję obsługi

Film z obsługi K220 na Youtube: https://youtu.be/YQXeH9AGbco

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
