GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
Podstawowe informacje
Miejsce pochodzenia: Chiny
Orzecznictwo: CE
Minimalne zamówienie: 1
Szczegóły pakowania: Karton
Czas dostawy: Czas realizacji zamówienia w sezonie szczytowym: w ciągu 15 dni roboczych Czas realizacji zamówienia
Zasady płatności: T/T, PayPal
Możliwość Supply: 5000
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: K220+R502-A Ekran: jako zdjęcie
Interfejs komunikacyjny: R232 Pojemność odcisków palców: 200
Zasilanie: Prąd stały 10 V-24 V Prąd czuwania: <10mA
Produkcja: Przekaźnik (maks. prąd: 10A) Pakiet transportowy: standardowe opakowanie kartonowe eksportowe
Specyfikacja: Zasilanie: DC 10V--24V Znak towarowy: ROSNĄĆ
Pochodzenie: Chiny Kod Hs: 8471609000
Możliwość Supply: 5000 Usługa głosowa: Bez usługi głosowej
Zegarek: Bez zegara Kolor: jako zdjęcie
Próbki: 22,50 USD/sztuka 1 sztuka (minimalne zamówienie) | Dostosowanie: Dostępne.
Koszty wysyłki: o kosztach wysyłki i szacowanym czasie dostawy. metoda płatności: Płatność początkowa Płatność całkowita
waluta: USD Zwroty i zwroty: O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.
Podkreślić:

Zaawansowany moduł kontroli dostępu odcisków palców

,

Zaawansowany czytnik odcisków palców

,

Niezawodny moduł kontroli dostępu odcisków palców

opis produktu

GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 0

Parametry techniczne

·Zasiłek prądu: DC10V-24V
·Prąd w trybie czuwania: < 10 mA
·Wydatek: Relaj ((maks. prąd: 10A)
·Pojemność odcisków palców: 200 sztuk
·Czas relaju: 0,5 s-60 s lub więcej niż 60 s - W trybie normalnie otwartym naciśnij palcem relaj otwarty, naciśnij ponownie relaj zamknięty


Instrukcja operacyjna

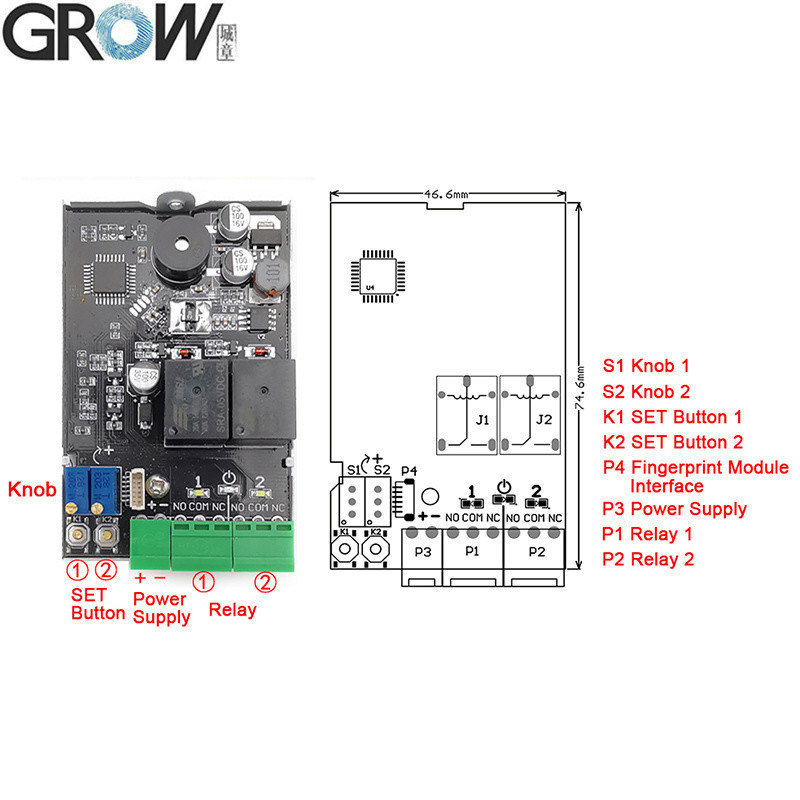

1Przycisk SET ((K1-K2)
1.1 Odcisk palca administratora rejestru:Naciśnij wkrótce przycisk SET,system w stanie rejestru administratora i błękitny wskaźnik światła błyskawicznego,wprowadzenie tego samego palca wielokrotnie w obszarze zbierania odcisków palców do słuchania muzyki oznacza rejestr odcisków palców pomyślnieOdciski palców mogą być rejestrowane nieprzerwanie.

1.2 Usuń odcisk palca:
1.2.1 Usuń odciski palców pojedynczej pozycji przekaźnika:Długotrwale naciśnij odpowiedni przycisk SET,błękitne światło wskaźnika błyska szybko,wysłuchaj długiego sygnału "Di", rozluźnij palec,wskaźnik przekaźnika świeci i słucha muzyki, oznacza usunięcie tej lokalizacji odcisków palców administratora i użytkownika;
1.2.2 Usunąć wszystkie odciski palców pozycji przekaźnika ((Wracać do ustawień fabrycznych):Długotrwale nacisnąć dowolny przycisk SET, aby usłyszeć dwukrotnie długą sygnalizację "Di", rozluźnić palec, wszystkie światła wskazujące włączone,oznacza, że operacja inicjalizacji zakończyła się sukcesemZ powrotem do standardowego.

2.Zarejestruj odcisk palca Użytkownika:Naciśnij odcisk palca administratora przez około 10 sekund, aż usłyszysz muzykę i błękitne światło wskaźnika błyszczy szybko, co oznacza, że możesz dodać odcisk palca użytkownika.Wprowadź ten sam użytkownik palcem wielokrotnie w obszarze zbierania odcisków palców, dopóki słuchanie muzyki oznacza rejestr odcisków palców pomyślnie. Odciski palców mogą być rejestrowane nieprzerwanie. Jeśli nie ma potrzeby dodawania odcisków palców, poczekaj kilka sekund, aby wyjść. (Uwaga:Lokalizacja przechowywania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora; jeżeli odcisk palca administratora jest przechowywany w pozycji 1 i 2 równocześnie, odcisk palca użytkownika zostanie przechowywany w pozycji 1 domyślnie.)

3.Usuń odcisk palca użytkownika:Naciśnij odcisk palca administratora przez około 20 sekund, dopóki nie usłyszysz "Di-" i muzyki, oznacza to, że odciski palców użytkownika w tym miejscu zostaną usunięte.Położenie usuwania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratoraJeśli odcisk palca administratora jest przechowywany w numerze 1 i 2 w tym samym czasie, odciski palców użytkownika w numerze 1 zostaną domyślnie usunięte.)

4.Ustawić czas odruchu:obrócić S1 lub S2 w celu ustawienia czasu zamknięcia odruchu z 0,5 do 60 sekund. Po przekroczeniu 60 sekund w stanie normalnie otwartym, normalnie zamkniętym,przekaźnik uruchomiony, gdy odcisk palca został przesłany, a następnie przekaźnik uwolniony, gdy odcisk palca ponownie przeszedł, przekaźnik uruchomiony i uwolniony okrągło.

5.Użycie:Naciśnij palec, po przejściu odcisku palca przekaźnik się zamyka, a czas zamknięcia jest określany przez S1 lub S2.


Uwaga:
1. Wszystkie światła wskazujące są wyłączone w stanie gotowości, a światła włączone w stanie roboczym;
2Jeśli chcesz zamknąć światło wskaźnika modułu w trybie normalnie otwartym, naciśnij długo dowolny przycisk SET, aby usłyszeć trzykrotnie długie sygnały "Di".

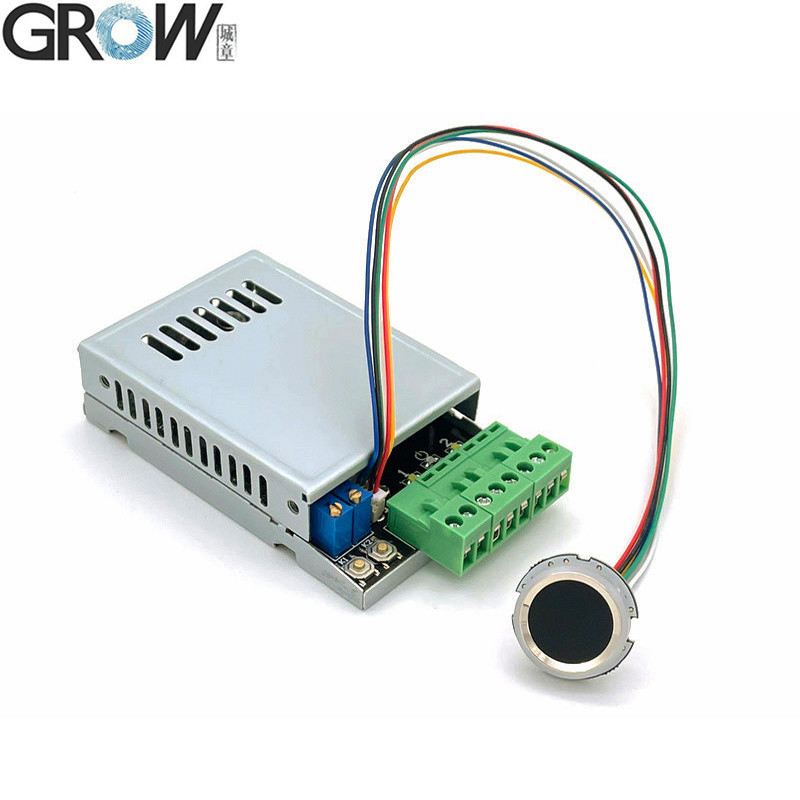

K220 może być stosowany wraz z modułem odcisków palców R502-A,R502-AW,R502-F,R503


R502-A Specyfikacje

Model R502-A
Rodzaj Pojemnościowy moduł odcisków palców
Interfejs UART ((TTL)
Rozstrzygnięcie 508 dpi
napięcie Prąd stały 3,3 V
Pojemność odcisków palców 200
Zestaw czujników 192*192 pikseli
Prąd roboczy 20 mA
Prąd w stanie gotowości Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2 uA

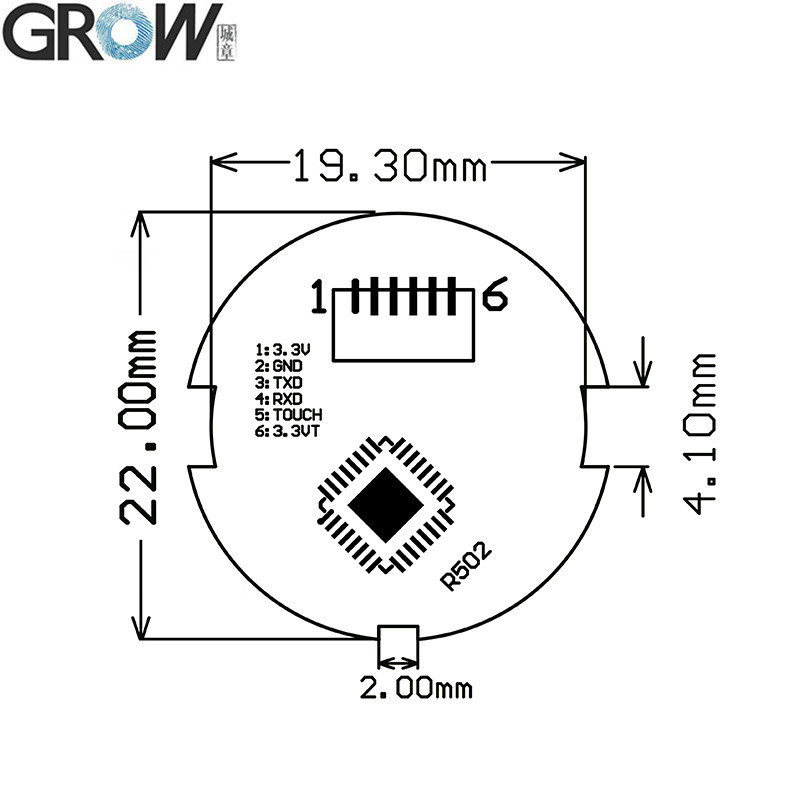

Wyjściowy rozmiar modułu odcisków palców Średnica 22 (mm)
Wnętrze modułu odcisku palca Średnica 19,5 mm
Wysokość modułu odcisków palców 5 mm
Efektywny obszar zbierania Średnica 15,5 (mm)
Złącze SH1.0-6Pin
Kontrolowanie LED Tak, tak.

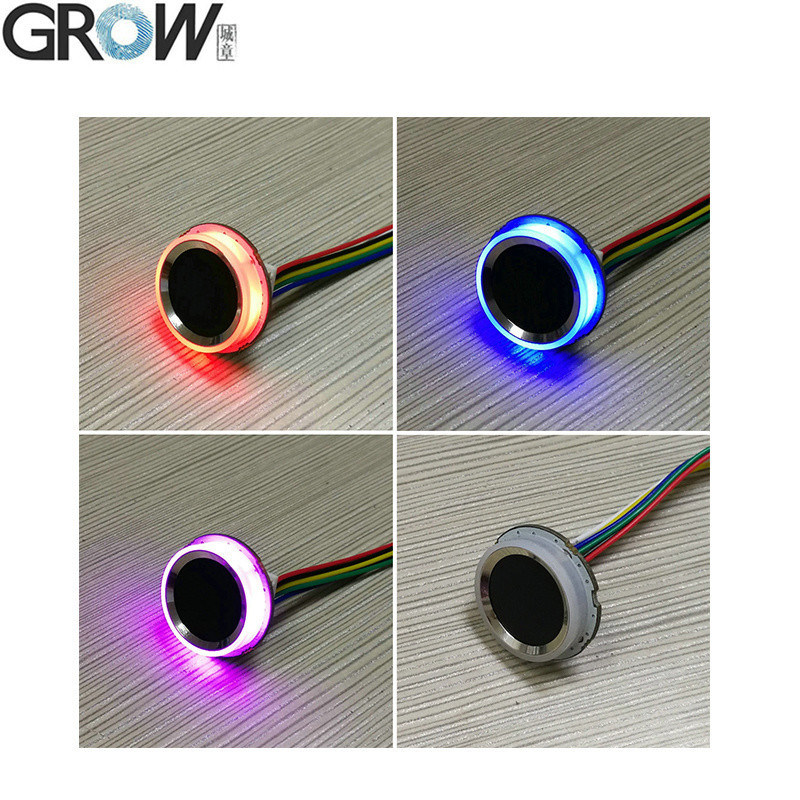

Kolor LED Fioletowy, Niebieski i Czerwony
Prędkość skanowania < 0,2 sekundy
Prędkość weryfikacji < 0,3 sekundy
Metody dopasowywania 1:1; 1:N
FRR ≤ 1%
ZDALSZA ≤ 0,001%
Środowisko pracy -20C --- 60C
Wilgotność pracy 10-85%
Pojemność antystatyczna 15 KV
Intensywność odporności na ścieranie 1 milion razy
Prędkość przesyłania danych w komunikacji (UART): (9600 × N) bps, gdzie N = 1 ~ 12 ((default N = 6, tj. 57600bps)


Akta

·Zapewnienie bezpłatnych plików SDK referencyjnych dla Arduino, Androida, Net, Windows itp.
·Zapewnienie podręcznika obsługi


K220 Video operacji na Youtube:https://youtu.be/YQXeH9AGbco

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.



GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 1GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 2GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 3GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 4GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 5GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 6
GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 7GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 8
GROW K220+R502-A DC10-24V Dwa Wyjścia Przekaźnikowe Z Płytą Kontroli Dostępu z Odciskami Palców Administratora/Użytkownika 0.5s-60s-Przekaźnik Normalnie Otwarty 9
