GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Podstawowe informacje
Miejsce pochodzenia: Chiny
Orzecznictwo: CE
Minimalne zamówienie: 1
Szczegóły pakowania: Karton
Czas dostawy: Czas realizacji zamówienia w sezonie szczytowym: w ciągu 15 dni roboczych Czas realizacji zamówienia
Zasady płatności: T/T, PayPal
Możliwość Supply: 5000
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: KR501 Ekran: jako zdjęcie
Interfejs komunikacyjny: R232 Pojemność odcisków palców: 20
Zasilanie: Prąd stały 3,7-10 V Produkcja: 1 sekunda, 3,3 V-500 mA
Prąd czuwania dla płyty sterującej: 2,5-7ua, wartość typowa: 3ua Prąd roboczy: 40-250mA, wartość typowa: 45mA
Wielkość: Średnica 36mm Pakiet transportowy: standardowe opakowanie kartonowe eksportowe
Specyfikacja: Zasilanie: DC 3,7-10V Znak towarowy: ROSNĄĆ
Pochodzenie: Chiny Kod Hs: 8471609000
Możliwość Supply: 5000 Wielkość opakowania: Wymiary: 13,00 cm * 8,00 cm * 9,00 cm
Waga brutto opakowania: 0,100 kg Usługa głosowa: Bez usługi głosowej
Zegarek: Bez zegara Kolor: jako zdjęcie
Próbki: 6,5 USD/sztuka 1 sztuka (minimalne zamówienie) | Dostosowanie: Dostępne.
Koszty wysyłki: o kosztach wysyłki i szacowanym czasie dostawy. metoda płatności: Płatność początkowa Płatność całkowita
waluta: USD Zwroty i zwroty: O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.
Podkreślić:

3.3V Płyty kontrolnej odcisków palców

,

3.3V moduł skanera odcisków palców

,

Płyty sterowania odciskami palców wysokiego poziomu

opis produktu

GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 0

Parametry techniczne

DC3.7-10V, wysoki poziom wyjścia, wyjście:1 sekunda, 3.3V-500mA

·Pojemność odcisków palców: 20
·Prężność robocza: DC 3,7-10V
·Prąd w stanie gotowości (z wyłączeniem urządzeń zewnętrznych): 2,5-7uA Wartość typowa: 3uA
·Prąd roboczy (z wyłączeniem urządzeń zewnętrznych): 40-250mA Wartość typowa: 45mA
·Wydajność: 1s, 3.3V-500mA
·Alarm niskiego napięcia: ≤ 4,8 V

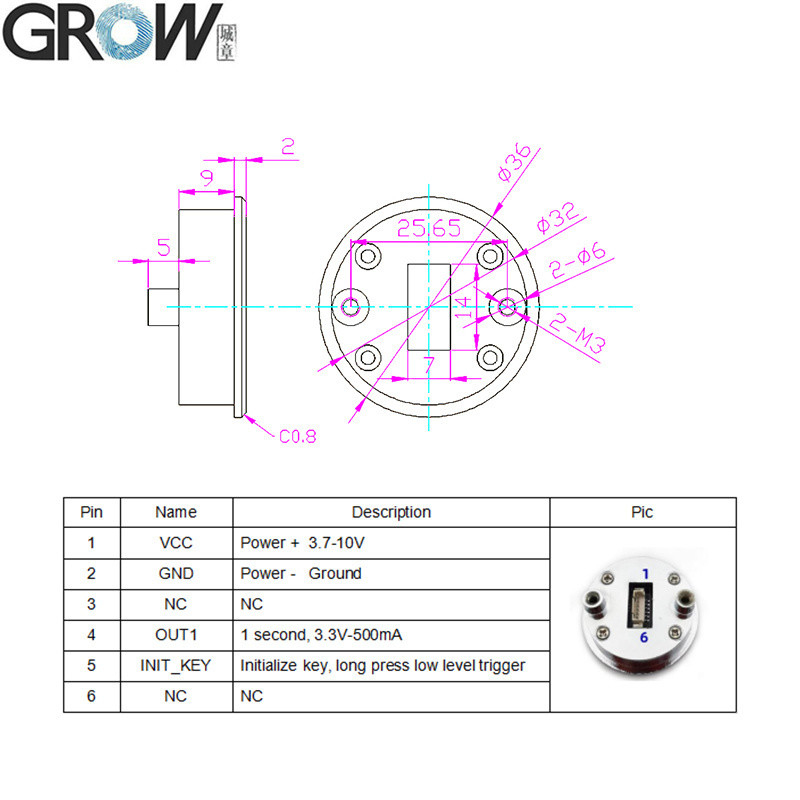

Definicja szpilki:
Szpilka Nazwa Opis
1 Wpływ Moc +3.7-10V
2 GND Siła - Ziemia
3 NC NC
4 OUT1 1 sekunda, 3.3V-500mA
5 INIT_KEY /Klucz inicjalizacyjny, /długie naciśnięcie spustu niskiego poziomu.
6 NC NC


Instrukcja operacyjna

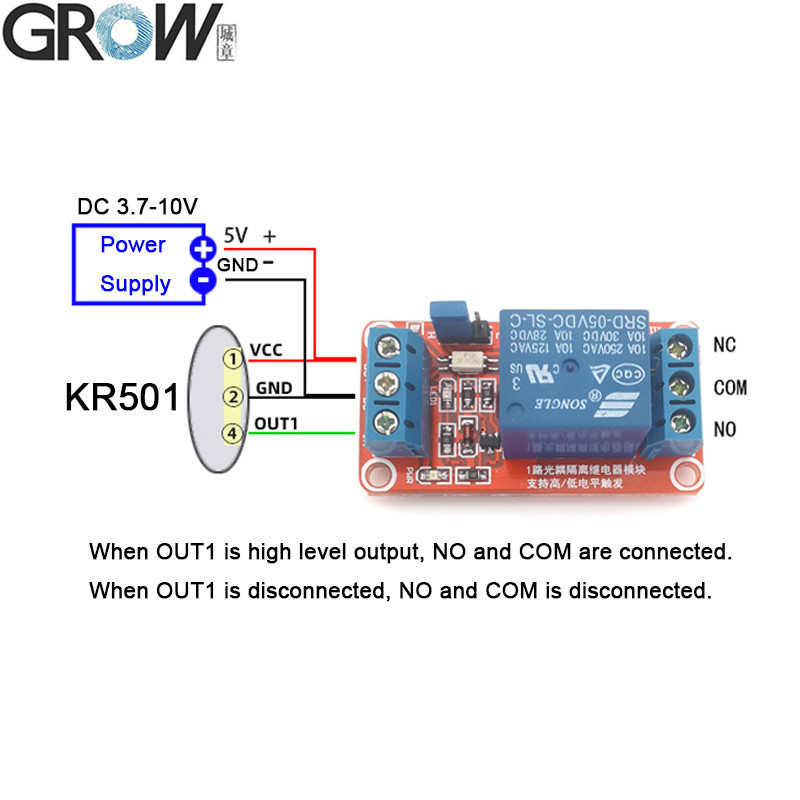

Po przekazaniu odcisku palca, pin OUT1 wysyła sygnał z napięciem 3,3 V i prądem 500 ma przez 1 sekundę.

1- Zarejestruj odcisk palca:Długotrwałe naciśnięcie odcisku palca zarejestrowanego ((W stanie początkowym naciśnij dowolny odcisek palca), aż niebieskie światło wskaźnika włączy się i usłyszysz muzykę, oznacza to, że system jest w stanie rejestru,naciśnij palcem kilka razy w obszarze zbierania odcisków palcówOdciski palców mogą być rejestrowane nieprzerwanie, gdy system jest w stanie rejestru; jeśli nie ma potrzeby dodawania odcisków palców więcej,Czekam kilka sekund..
Uwaga:W stanie inicjalizacji, musi zarejestrować więcej niż 2 prawidłowe odciski palców po raz pierwszy, a następnie system może zostać usunięty z stanu inicjalizacji.

2. Usuń odcisk palca ((Wracać do stanu inicjalizacji):
2.1 Długotrwałe naciśnięcie zarejestrowanego odcisku palca, aż do włączenia się czerwonego światła wskazującego, oznacza usunięcie wszystkich odcisków palców i powrót do stanu inicjalizacji.
2.2 Użyj szpilki INIT_KEY. W stanie gotowości podłącz szpilkę INIT_KEY do uziemienia, aż do włączenia czerwonego wskaźnika, usłysz dźwięk "Di", odłącz uziemienie, wskaźnik stanie się zielony,oznacza, że wszystkie odciski palców są usuwane i z powrotem do stanu inicjalizacji.




GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 1
GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 2GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 3GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 4GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 5GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 6GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 7

GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 8GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 9GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 10
GROW KR501 Wysokopoziomowe Wyjście DC3.3-10V Płytka Kontrolna Odcisków Palców z Modułem Odcisków Palców do Systemu Kontroli Dostępu 11
