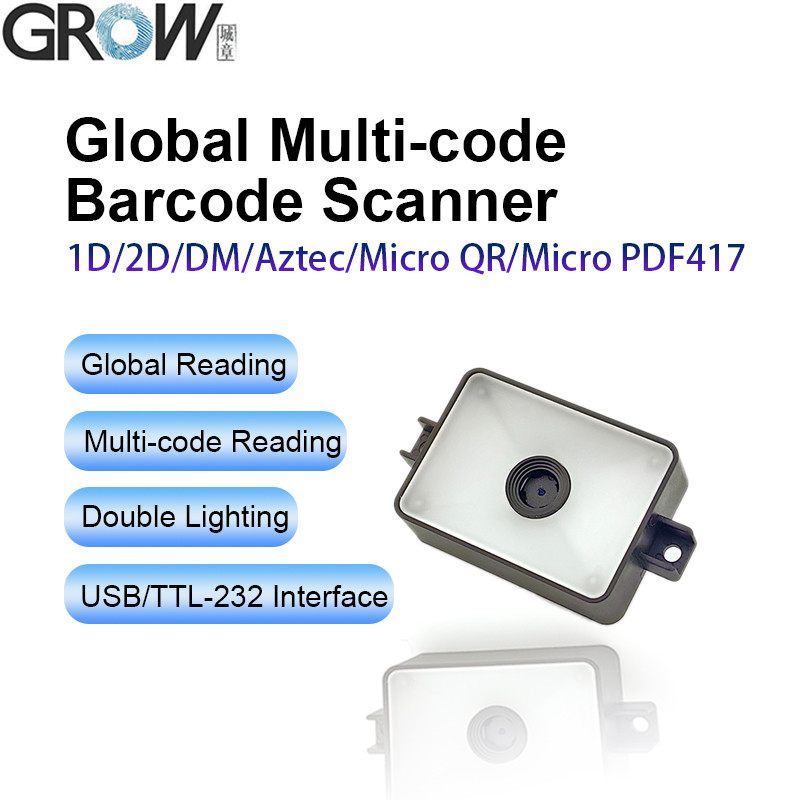

Opis
1. Skaner kodów kreskowych z przewodem USB do przechwytywania kodu 1D, 2D na etykietach, papierze, telefonie komórkowym lub komputerze.
2. Wysokiej wydajności rozpoznawania i wysokiej prędkości przesyłania do poprawy efektywności pracy.
3Z dzwonkiem przypominającym, czy skanowanie się udało czy nie.
4Kompatybilny z interfejsem USB i UART.
5Ponad 180 konfigurowalnych opcji
6. Wsparcie makro zastąpienie łańcucha w kodzie kreskowym innym
7. Programowalne preambuły, postambuły i ciągi końcowe
8Wyższa wydajność odczytu z wykorzystaniem zaawansowanych algorytmów dekodowania

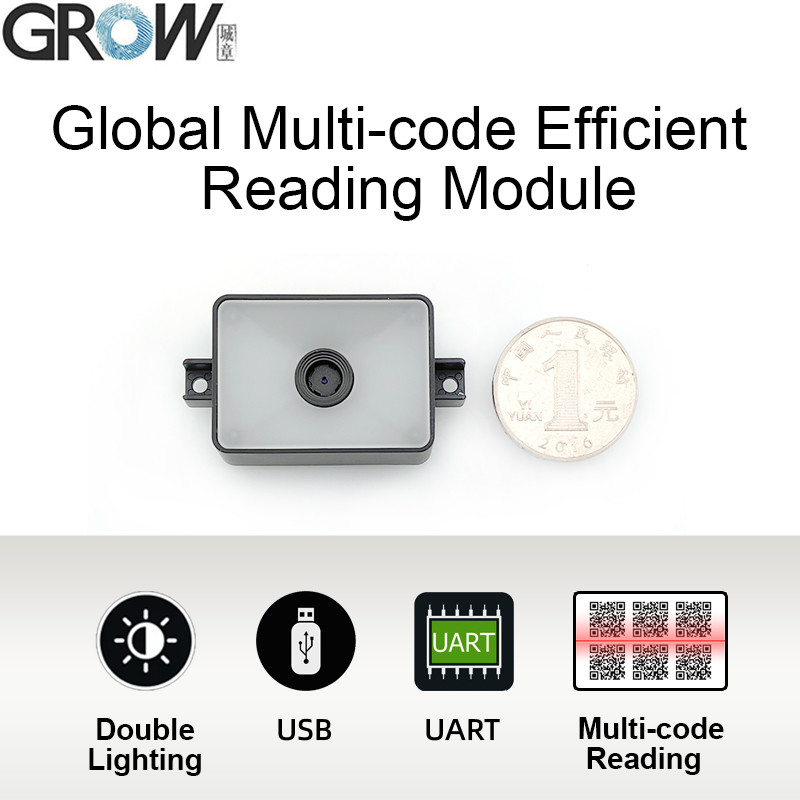

9Globalne odczytywanie wielu kodów.
Specyfikacje
|
Wydajność skanowania
|
Tryb skanowania
|
640*480 CMOS
|
|
Oświetlenie
|
Biała dioda LED
|
|
Światło otoczenia
|
Miękkie białe diody LED
|
|
Czytaj kod
Rodzaj
|
2D
|
Kod QR, Data Matrix, PDF417, Aztec,Micro QR,Micro PDF417
|
|
1D
|
EAN,UPC,kod 39,kod 93,kod 128,UCC/EAN 128,Codabar,
|
|
Włączone 2 z 5, ITF-6, ITF-14, ISBN,ISSN, MSI-Plessey
|
|
GS1 Databar, Kod 11, Przemysłowy 25,
|
|
Standard 25, Plessey, Matryca 2 z 5
|
|
Dokładność odczytu
|
≥4ml
|
|
Głębokość pola
|
EAN-13
|
50 mm-200 mm (13 mil)
|
|
|
Kod 39
|
40mm-90mm (5mil 10 bajtów)
|
|
Kod QR
|
25mm-200mm (20mil 16 bajtów)
|
|
Dane Marix
|
50mm-90mm (10mil 20 bajtów)
|
|
PDF417
|
30mm-130mm (6,67mil 7 bajtów)
|
|
Kontrast
|
≥ 25%
|
|
Kąt skanowania
|
kąt skrzyżowania 360°, podwyższenie ± 55°
kąt zgięcia ± 55°
|
|
Kąt widzenia
|
Horyzontalna: 47° pionowa: 36°
|
|
Mechaniczne/
Parametry elektryczne
|

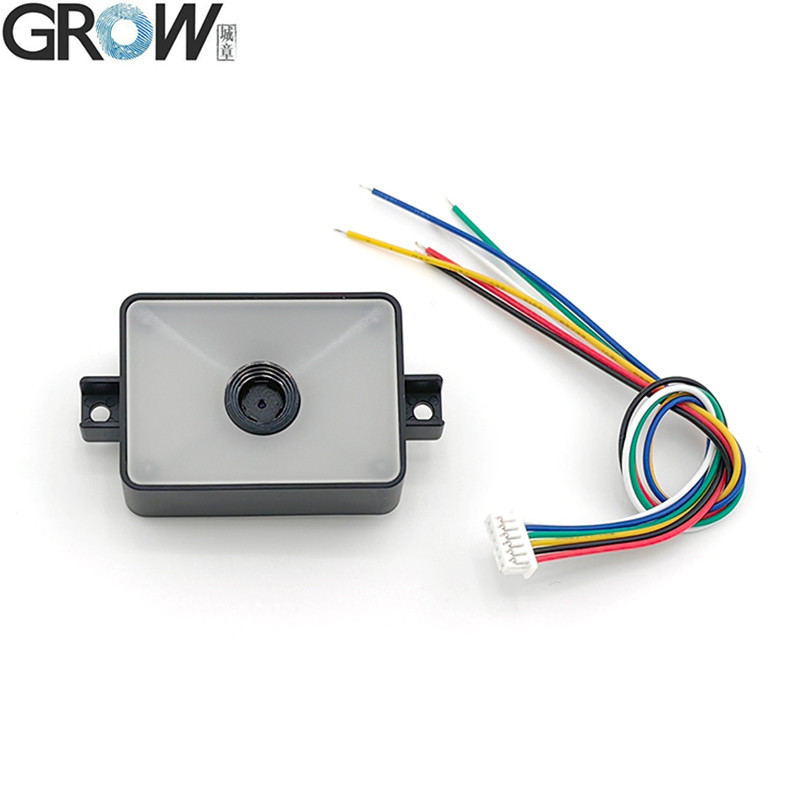

Interfejs
|
TTL-232, USB (HID-KBW, wirtualny port seryjny)
|
|

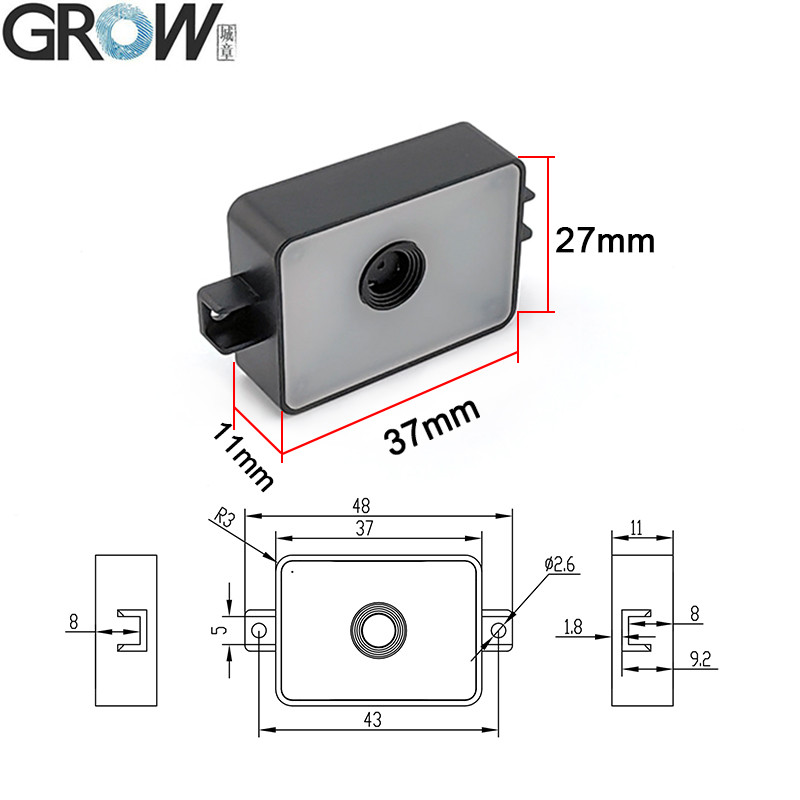

Wymiar
|
48 ((W) * 27,5 ((D) * 14 ((H) mm
|
|
Napięcie robocze
|
Prąd stały 5 V
|
|
Prąd roboczy
|
180 mA
|
|
Prąd w stanie gotowości
|
USB:50mA; TTL:10mA
|
|
Parametry środowiskowe
|
Temperatura pracy
|
-20oC~+50oC
|
|
Temperatura przechowywania
|
-40°C~+70°C
|
|
Wilgotność operacyjna
|
5% ~ 95% ((Nie skondensowane)
|
|
Światło środowiskowe
|
0~100000LUX
|
Akta
·Zapewnić instrukcję obsługi
Ujawnienie funkcjonowania modułów skanowania
Wyobraźcie sobie, że moduł skanowania jest jak superoko, a jego przepływ pracy wygląda tak:
Po pierwsze, używa źródła światła (takiego jak laser lub światło LED), aby oświetlić przedmiot, który chcesz zeskanować, a źródło światła zostanie wybrane zgodnie z różnymi potrzebami skanowania.Ten proces jest jak włączenie latarki w ciemności, oświetlając drogę przed nami.
Kiedy światło dotknie obiektu, odbija się od niego i zostaje uchwycone przez soczewkę znajdującą się w modułie skanowania.Jakość obrazu zależy od jakości obiektywu i ustawienia jego ogniskowej.
Następnie pojawił się magiczny element zwany czujnikiem obrazu, który jest jak tłumacz, przekształcający obrazy w sygnały elektryczne.Czujnik ten może być urządzeniem połączonym ładunkiem (CCD) lub uzupełniającym półprzewodnikiem tlenku metalu (CMOS)Obie są bardzo biegłe w konwersji sygnałów optycznych na sygnały elektryczne.
Sygnał elektryczny jest następnie wysyłany do układu dekodowania do dalszego przetwarzania.a następnie przekształca go w cyfrowy sygnałW ten sposób dane stają się jednocześnie jasne i wiarygodne.

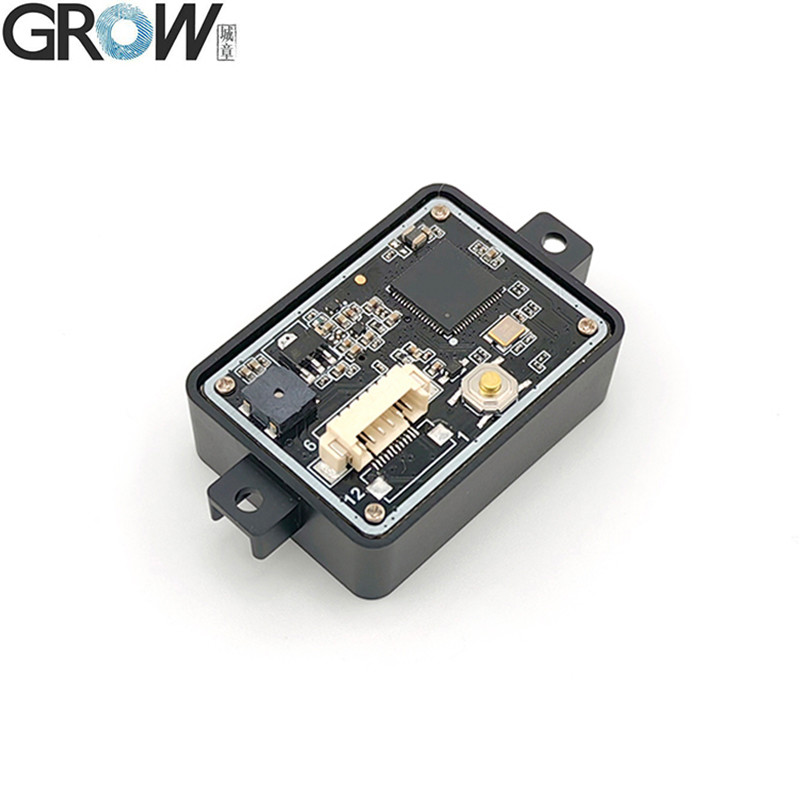

Te sygnały cyfrowe są następnie wysyłane do głównej deski sterującej, która pełni rolę mózgu modułu skanowania, odpowiedzialnego za przetwarzanie danych, kontrolując jednocześnie inne części modułu.Główną płytę sterowania można podłączyć do komputerów lub innych urządzeń za pośrednictwem różnych interfejsów w celu przesyłania przetwarzanych danych.
Przed przekazaniem danych główna tablica kontrolna podlega również "badania fizycznemu", czyli weryfikacji danych.W celu zapewnienia dokładności danych będzie stosować różne metody, takie jak kontrola parytetu lub CRC.Jeśli znajdziemy jakieś błędy, zostaną one natychmiast skorygowane.
Wreszcie dane, które zostały filtrowane i przetworzone warstwą po warstwie, mogą być wyprodukowane.identyfikacja, przechowywania lub innych zastosowań.
Mówiąc prościej, moduł skanujący konwertuje obraz obiektu na sygnał cyfrowy za pomocą sprzętu optycznego, następnie wykonuje serię procesów i zastosowań, a ostatecznie wyprowadza wynik.Proces ten może być kontrolowany i kontrolowany za pomocą komputerów lub innych urządzeń, dzięki czemu praca skanowania jest bardziej zautomatyzowana i inteligentna.
