Dom > Produkty> Tablica kontroli odcisków palców> GROW K220+R502-AW Dwa przekaźniki DC10-24V Wyjście z administratorem/Użytkownikiem Płyty sterowania dostępem odciskami palców 0,5s-60s Samozablokowanie

GROW K220+R502-AW Dwa przekaźniki DC10-24V Wyjście z administratorem/Użytkownikiem Płyty sterowania dostępem odciskami palców 0,5s-60s Samozablokowanie

GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
Podstawowe informacje
Miejsce pochodzenia: Chiny
Orzecznictwo: CE
Minimalne zamówienie: 1
Szczegóły pakowania: Karton
Czas dostawy: Czas realizacji zamówienia w sezonie szczytowym: w ciągu 15 dni roboczych Czas realizacji zamówienia
Zasady płatności: T/T, PayPal
Możliwość Supply: 5000
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: K220+R502-AW Ekran: jako zdjęcie
Interfejs komunikacyjny: R232 Pojemność odcisków palców: 200
Zasilanie: Prąd stały 10 V-24 V Prąd czuwania: <10mA
Produkcja: Przekaźnik (maks. prąd: 10A) Pakiet transportowy: standardowe opakowanie kartonowe eksportowe
Specyfikacja: Zasilanie: DC 10V--24V Znak towarowy: ROSNĄĆ
Pochodzenie: Chiny Kod Hs: 8471609000
Możliwość Supply: 5000 Usługa głosowa: Bez usługi głosowej
Zegarek: Bez zegara Kolor: jako zdjęcie
Próbki: 24,6 USD/sztuka 1 sztuka (minimalne zamówienie) | Dostosowanie: Dostępne.
Koszty wysyłki: o kosztach wysyłki i szacowanym czasie dostawy. metoda płatności: Płatność początkowa Płatność całkowita
waluta: USD Zwroty i zwroty: O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.
Podkreślić:

Moduł odcisków palców pojemnościowych 24 V

,

24V skaner odcisków palców Arduino

,

Moduł odcisków palców o pojemności dwóch przekaźników

opis produktu

GROW K220+R502-AW Dwa przekaźniki DC10-24V Wyjście z administratorem/Użytkownikiem Płyty sterowania dostępem odciskami palców 0,5s-60s Samozablokowanie 0

Parametry techniczne

·Zasilanie: DC10V--24V
·Wyjście: przekaźnik (prąd maks.: 10A)
·Prąd czuwania: 6mA (DC12V)
·Pojemność odcisków palców: 200 sztuk
·Czas działania przekaźnika: 0,5s-60s lub ponad 60s - W trybie normalnie otwartym - naciśnij palec - przekaźnik otwarty, naciśnij ponownie - przekaźnik zamknięty

Instrukcja obsługi

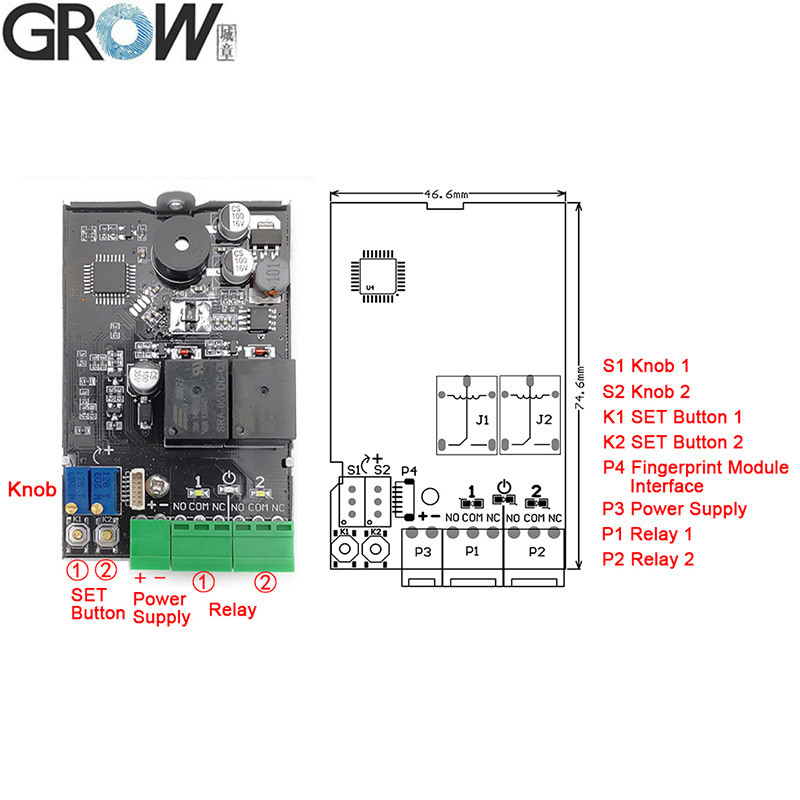

 1. Przycisk SET (K1-K2)
1.1 Rejestracja odcisku palca administratora: Krótkie naciśnięcie przycisku SET, system w stanie rejestracji administratora i niebieska dioda miga szybko, umieść ten sam palec wielokrotnie w obszarze zbierania odcisków palców, aż usłyszysz muzykę, co oznacza pomyślną rejestrację odcisku palca. Odcisk palca można rejestrować w sposób ciągły. Jeśli nie ma potrzeby dodawania odcisku palca, odczekaj kilka sekund, aby wyjść.

1.2 Usuwanie odcisku palca:
1.2.1 Usuwanie pojedynczych odcisków palców z pozycji przekaźnika: Długie naciśnięcie odpowiedniego przycisku SET, niebieska dioda miga szybko, usłyszysz długi sygnał dźwiękowy "Di", zwolnij palec, dioda przekaźnika się zaświeci i usłyszysz muzykę, co oznacza, że odcisk palca administratora i użytkownika w tej lokalizacji został usunięty;
1.2.2 Usuwanie wszystkich odcisków palców z pozycji przekaźnika (przywracanie ustawień fabrycznych): Długie naciśnięcie dowolnego przycisku SET, aby usłyszeć długi sygnał dźwiękowy "Di" dwa razy, zwolnij palec, wszystkie diody się zaświecą, co oznacza pomyślną operację inicjalizacji, przywrócono ustawienia fabryczne.

2. Rejestracja odcisku palca użytkownika: Naciśnij odcisk palca administratora na około 10 sekund, aż usłyszysz muzykę i niebieska dioda zacznie szybko migać, co oznacza, że można dodać odcisk palca użytkownika. Umieść ten sam palec użytkownika wielokrotnie w obszarze zbierania odcisków palców, aż usłyszysz muzykę, co oznacza pomyślną rejestrację odcisku palca. Odcisk palca można rejestrować w sposób ciągły. Jeśli nie ma potrzeby dodawania odcisku palca, odczekaj kilka sekund, aby wyjść. (Uwaga: Lokalizacja przechowywania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora; Jeśli odcisk palca administratora jest przechowywany w nr 1 i nr 2 jednocześnie, odcisk palca użytkownika zostanie domyślnie zapisany w nr 1.)

3. Usuwanie odcisku palca użytkownika: Naciśnij odcisk palca administratora na około 20 sekund, aż usłyszysz "Di-" i muzykę, co oznacza, że odciski palców użytkownika w tej lokalizacji zostały usunięte. (Uwaga: Lokalizacja usuwania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora. Jeśli odcisk palca administratora jest przechowywany w nr 1 i nr 2 jednocześnie, odciski palców użytkownika w nr 1 zostaną domyślnie usunięte.)

4. Ustawianie czasu działania przekaźnika: Obróć S1 lub S2, aby ustawić czas zamknięcia przekaźnika od 0,5 do 60 sekund. Gdy przekroczy 60 sekund, będzie w stanie normalnie otwartym i normalnie zamkniętym, przekaźnik uruchomi się po przejściu odcisku palca, a następnie przekaźnik zostanie zwolniony po ponownym przejściu odcisku palca, przekaźnik uruchamia się i zwalnia cyklicznie. Przekaźnik jest wyjściem stykowym, sygnałem przełączającym, bez wyjścia napięcia.

5. Użycie: Naciśnij palec, przekaźnik zamyka się po przejściu odcisku palca, a czas zamknięcia jest określany przez S1 lub S2.


Uwaga:
1. Wszystkie diody są wyłączone w stanie czuwania, a światła są włączone w stanie roboczym;
2. Jeśli chcesz wyłączyć diodę modułu w trybie normalnie otwartym, naciśnij długo dowolny przycisk SET, aby usłyszeć długi sygnał dźwiękowy "Di" trzy razy. Powtórz tę czynność, aby otworzyć.


K220 może być używany razem z modułem odcisków palców R502-A, R502-AW, R502-F, R503


Specyfikacje R502-AW

Model
R502-AW
Typ
Pojemnościowy moduł odcisków palców
Interfejs
UART (TTL)
Rozdzielczość
508 DPI
Napięcie
DC 3.3V
Pojemność odcisków palców
200
Matryca czujnika
192*192 pikseli
Prąd roboczy
20mA
Prąd czuwania
Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2uA

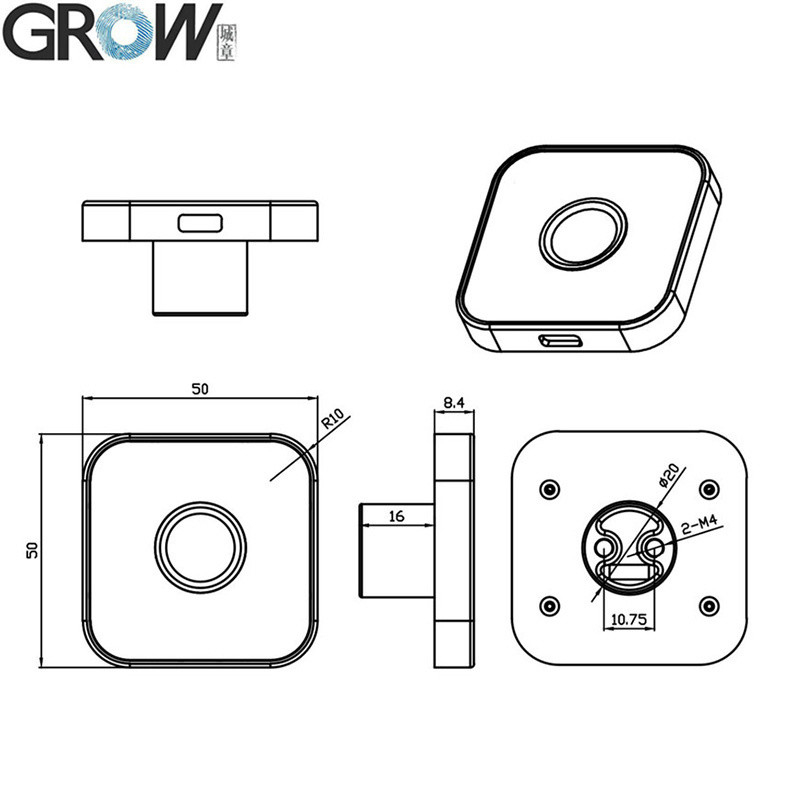

Rozmiar zewnętrzny modułu odcisków palców
50*50*8,4 (mm)
Efektywny obszar zbierania
Średnica 15,5 (mm)
Materiał obudowy
Stop cynku
Podłącz płytę sterującą
KS200/K202/K215-V1.3/KL216
Złącze
SH1.0-6Pin

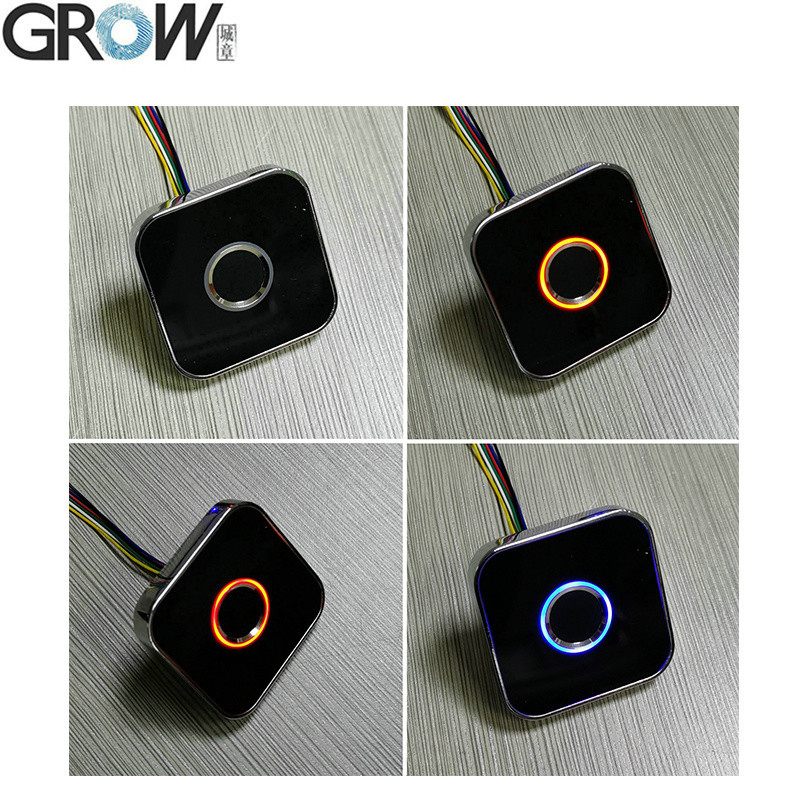

Sterowanie LED
TAK
Kolor LED
Fioletowy, niebieski i czerwony
Szybkość skanowania
< 0,2 sekundy
Szybkość weryfikacji
< 0,3 sekundy
Metoda dopasowywania
1:1; 1:N
FRR
≤1%
FAR
≤0,001%
Środowisko pracy
-20C ---60C
Wilgotność pracy
10-85%
Odporność na ładunki elektrostatyczne
15KV
Odporność na ścieranie
1 milion razy
Szybkość transmisji (UART):
(9600 × N) bps gdzie N = 1 ~ 12 (domyślnie N = 6, tj. 57600bps)



Pliki

·Dostarczamy darmowe pliki SDK referencyjne dla Arduino, Android,.Net, Windows i tak dalej.
·Dostarczamy instrukcję obsługi


Film z obsługi K220 na Youtube: https://youtu.be/YQXeH9AGbco

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.
