Dom > Produkty> Tablica kontroli odcisków palców> GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców

GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców

GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
Podstawowe informacje
Miejsce pochodzenia: Chiny
Orzecznictwo: CE
Minimalne zamówienie: 1
Szczegóły pakowania: Karton
Czas dostawy: Czas realizacji zamówienia w sezonie szczytowym: w ciągu 15 dni roboczych Czas realizacji zamówienia
Zasady płatności: T/T, PayPal
Możliwość Supply: 5000
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Model nr.: K220+R502-F Ekran: jako zdjęcie
Interfejs komunikacyjny: R232 Pojemność odcisków palców: 200
Zasilanie: Prąd stały 10 V-24 V Prąd czuwania: <10mA
Produkcja: Przekaźnik (maks. prąd: 10A) Pakiet transportowy: standardowe opakowanie kartonowe eksportowe
Specyfikacja: Zasilanie: DC 10V--24V Znak towarowy: ROSNĄĆ
Pochodzenie: Chiny Kod Hs: 8471609000
Możliwość Supply: 5000 Usługa głosowa: Bez usługi głosowej
Zegarek: Bez zegara Kolor: jako zdjęcie
Próbki: 23,9 USD/sztuka 1 sztuka (minimalne zamówienie) | Dostosowanie: Dostępne.
Koszty wysyłki: o kosztach wysyłki i szacowanym czasie dostawy. metoda płatności: Płatność początkowa Płatność całkowita
waluta: USD Zwroty i zwroty: O zwrot pieniędzy możesz ubiegać się do 30 dni od otrzymania produktów.

opis produktu

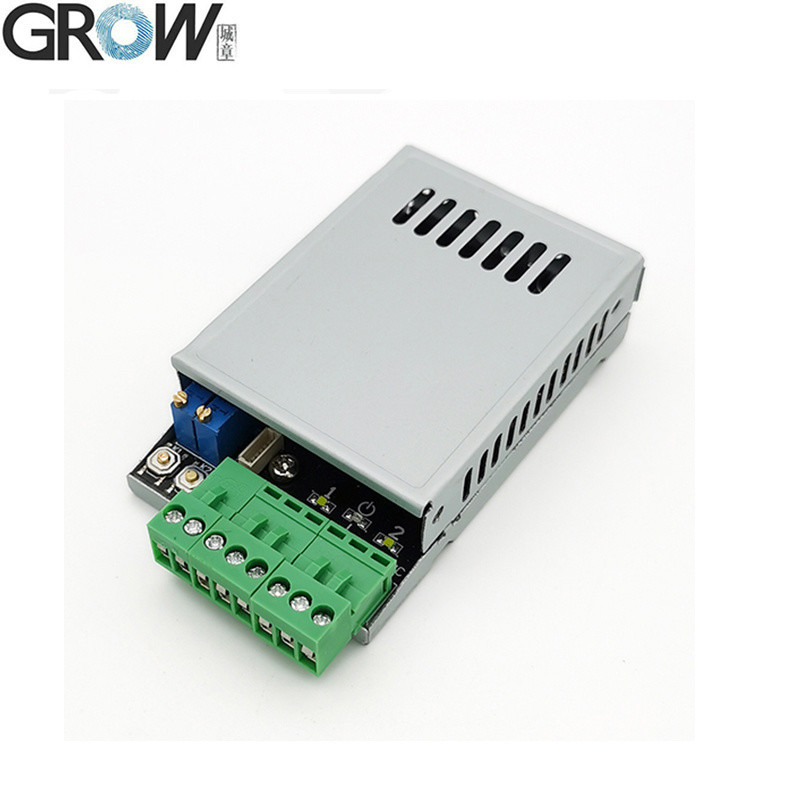

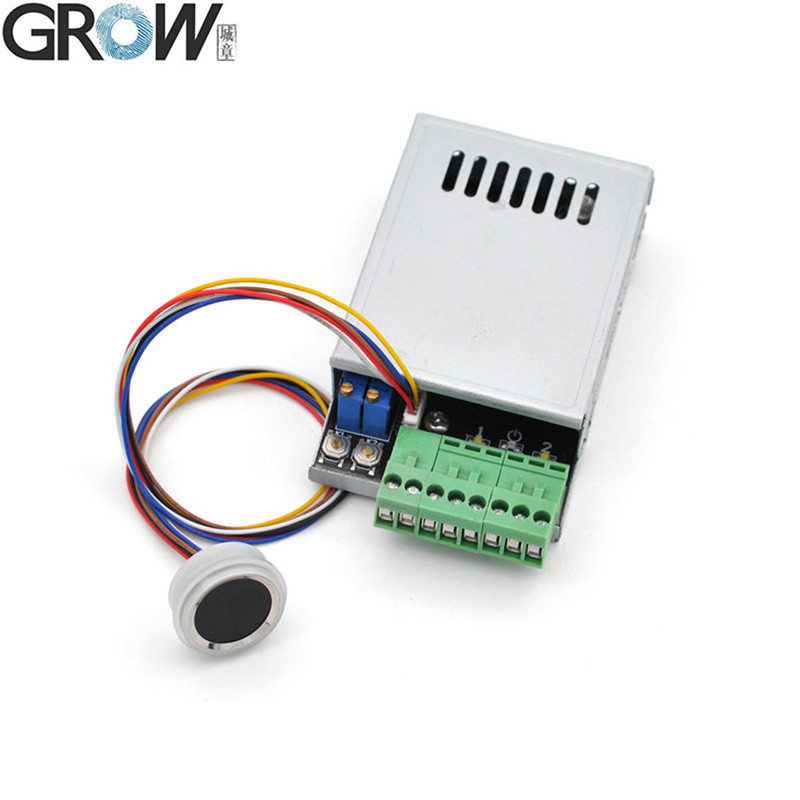

GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 0

Parametry techniczne

·Zasilanie: DC10V--24V
·Wyjście: Przekaźnik (Max. prąd: 10A)
·Prąd w trybie czuwania:<10mA
·Pojemność odcisków palców: 300 sztuk
·Czas działania przekaźnika: 0,5s-60s lub ponad 60s - W trybie normalnie otwartym - naciśnij palec - przekaźnik otwarty, naciśnij ponownie - przekaźnik zamknięty

Instrukcja obsługi

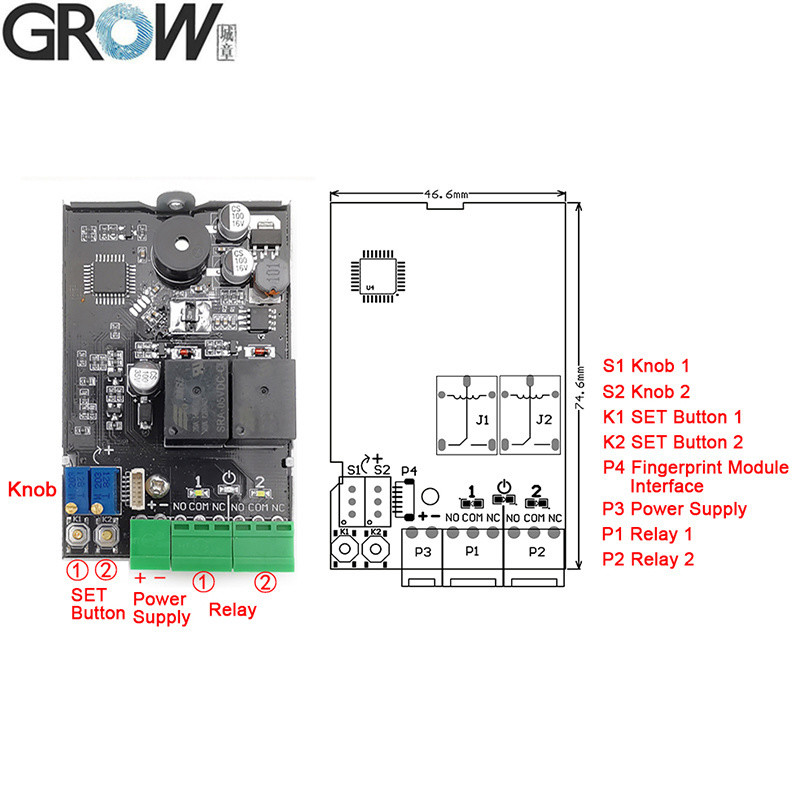

 1. Przycisk SET (K1-K2)
1.1 Rejestracja odcisku palca administratora: Krótko naciśnij przycisk SET, system przechodzi w tryb rejestracji administratora, a niebieska dioda miga szybko, umieść ten sam palec wielokrotnie w obszarze zbierania odcisków palców, aż usłyszysz muzykę, co oznacza pomyślną rejestrację odcisku palca. Odciski palców można rejestrować w sposób ciągły. Jeśli nie ma potrzeby dodawania odcisków palców, odczekaj kilka sekund, aby wyjść.

1.2 Usuwanie odcisku palca:
1.2.1 Usuwanie pojedynczych odcisków palców z pozycji przekaźnika: Długo naciśnij odpowiedni przycisk SET, niebieska dioda miga szybko, usłyszysz długi sygnał dźwiękowy "Di", zwolnij palec, dioda przekaźnika zaświeci się i usłyszysz muzykę, co oznacza, że odcisk palca administratora i użytkownika w tej lokalizacji został usunięty;
1.2.2 Usuwanie wszystkich odcisków palców z pozycji przekaźnika (przywracanie ustawień fabrycznych): Długo naciśnij dowolny przycisk SET, aby usłyszeć długi sygnał dźwiękowy "Di" dwa razy, zwolnij palec, wszystkie diody zaświecą się, co oznacza pomyślną operację inicjalizacji, przywrócono ustawienia fabryczne.

2. Rejestracja odcisku palca użytkownika: Naciśnij odcisk palca administratora na około 10 sekund, aż usłyszysz muzykę i niebieska dioda zacznie szybko migać, co oznacza, że można dodać odcisk palca użytkownika. Umieść ten sam palec użytkownika wielokrotnie w obszarze zbierania odcisków palców, aż usłyszysz muzykę, co oznacza pomyślną rejestrację odcisku palca. Odciski palców można rejestrować w sposób ciągły. Jeśli nie ma potrzeby dodawania odcisków palców, odczekaj kilka sekund, aby wyjść. (Uwaga: Lokalizacja przechowywania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora; Jeśli odcisk palca administratora jest przechowywany jednocześnie w nr 1 i nr 2, odcisk palca użytkownika zostanie domyślnie zapisany w nr 1.)

3. Usuwanie odcisku palca użytkownika: Naciśnij odcisk palca administratora na około 20 sekund, aż usłyszysz "Di-" i muzykę, co oznacza, że odciski palców użytkownika w tej lokalizacji zostały usunięte. (Uwaga: Lokalizacja usuwania odcisku palca użytkownika zależy od lokalizacji przechowywania odcisku palca administratora. Jeśli odcisk palca administratora jest przechowywany jednocześnie w nr 1 i nr 2, odciski palców użytkownika w nr 1 zostaną domyślnie usunięte.)

4. Ustawianie czasu działania przekaźnika: Obróć S1 lub S2, aby ustawić czas zamknięcia przekaźnika od 0,5 do 60 sekund. Po przekroczeniu 60 sekund, będzie w stanie normalnie otwartym normalnie zamkniętym, przekaźnik uruchamia się po przejściu odcisku palca, a następnie przekaźnik zwalnia po ponownym przejściu odcisku palca, przekaźnik uruchamia się i zwalnia cyklicznie. Przekaźnik jest wyjściem stykowym, sygnałem przełączającym, bez wyjścia napięcia.

5. Użycie: Naciśnij palec, przekaźnik zamyka się po przejściu odcisku palca, a czas zamknięcia jest określony przez S1 lub S2.


Uwaga:
1. Wszystkie diody są wyłączone w stanie czuwania, a światła są włączone w stanie roboczym;
2. Jeśli chcesz wyłączyć diodę modułu w trybie normalnie otwartym, długo naciśnij dowolny przycisk SET, aby usłyszeć długi sygnał dźwiękowy "Di" trzy razy. Powtórz tę czynność, aby włączyć.


K220 może być używany razem z modułem odcisków palców R502-A, R502-AW, R502-F, R503

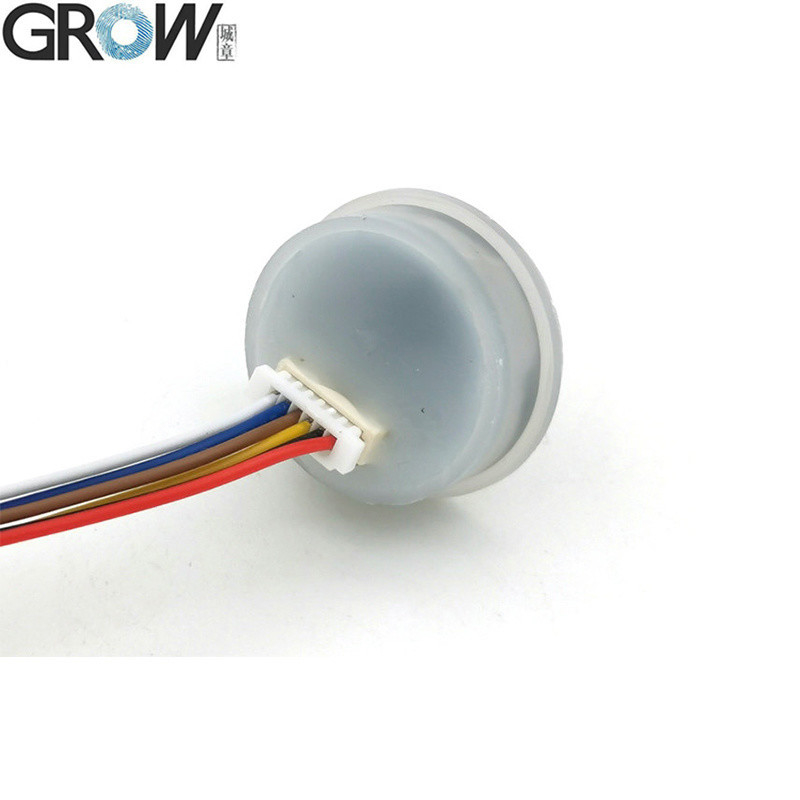

 Specyfikacje R502-F

Model R502-F
Typ Pojemnościowy moduł odcisków palców
Interfejs UART(TTL)
Rozdzielczość 508 DPI
Napięcie DC 3.3V
Pojemność odcisków palców 200
Matryca czujnika 192*192 pikseli
Prąd roboczy 20mA
Prąd czuwania Typowe napięcie czuwania dotykowego: 3,3 V, średni prąd: 2uA

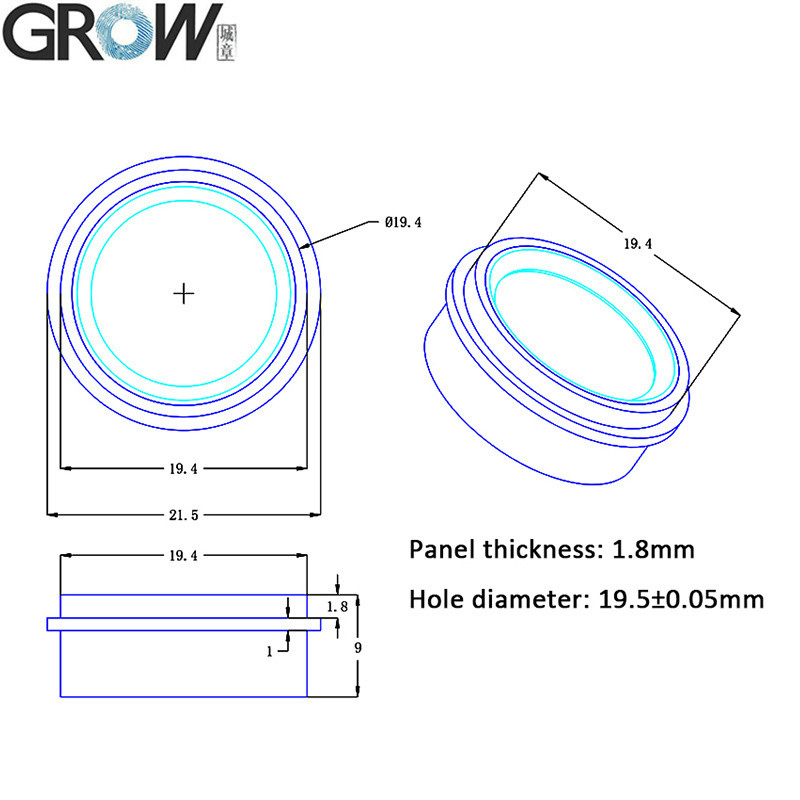

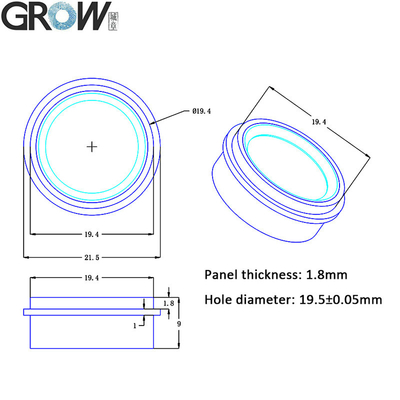

Zewnętrzny rozmiar modułu odcisków palców Średnica 21,5 (mm)
Wewnętrzny rozmiar modułu odcisków palców Średnica 19,5 (mm)
Wysokość modułu odcisków palców 9 (mm)
Efektywny obszar zbierania Średnica 15,5 (mm)
Złącze SH1.0-6Pin
Kontrola LED TAK

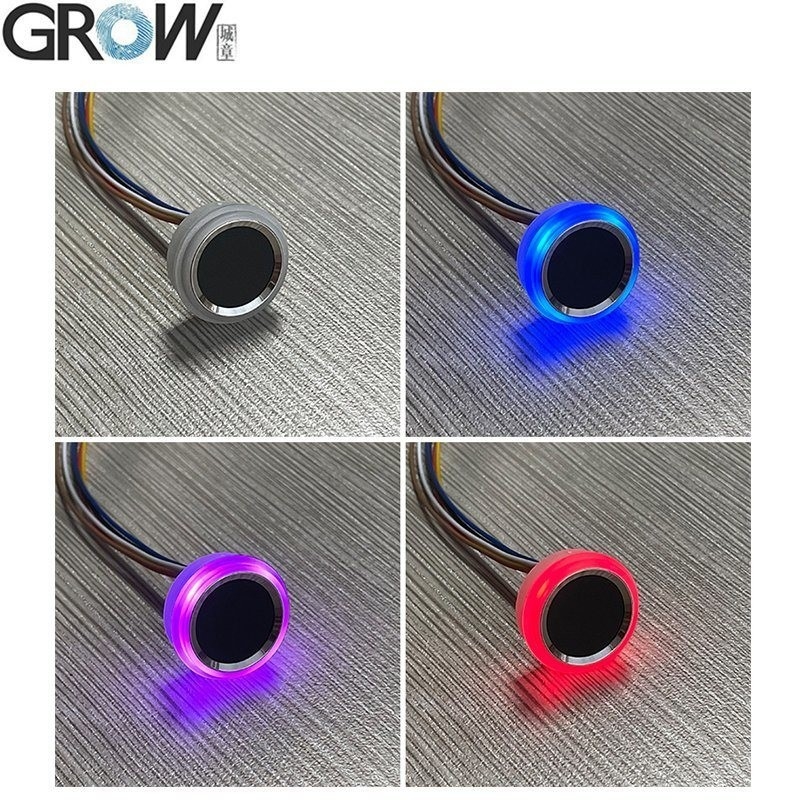

Kolor LED Niebieski i czerwony
Szybkość skanowania < 0,2 sekundy
Szybkość weryfikacji < 0,3 sekundy
Metoda dopasowania 1:1; 1:N
FRR ≤1%
FAR ≤0,001%
Środowisko pracy -20C ---60C
Wilgotność pracy 10-85%
Odporność na ładunki elektrostatyczne 15KV
Odporność na ścieranie 1 milion razy
Szybkość transmisji (UART): (9600 × N) bps gdzie N = 1 ~ 12 (domyślnie N = 6, tj. 57600bps)




Pliki

·Dostarczamy darmowe pliki SDK referencyjne dla Arduino, Android,.Net, Windows i tak dalej.
·Dostarczamy instrukcję obsługi


Film z obsługi K220 na Youtube: https://youtu.be/YQXeH9AGbco

Jeśli potrzebujesz plików SDK, skontaktuj się z nami.



GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 1
GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 2GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 3GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 4
GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 5GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 6GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 7
GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 8GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 9GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 10
GROW K220+R502-F Dwa przekaźniki DC10-24V Administrator/Użytkownik K220 Płytka kontrolna odcisków palców + R502-F Wodoodporny mały moduł odcisków palców 11
